Как работает машина на газу

Подробно про газ для авто

Современные двигатели могут работать от двух видов газа — среди доступных в свободной продаже и приемлемых по цене.

Первый — сжиженный нефтяной газ (СНГ). Он, по сути, является нефтяным продуктом, точно так же как бензин. Но в отличие от бензина это побочный продукт переработки нефти. Благодаря этому его стоимость фактически в два раза ниже по сравнению с бензином. Основным нефтяным газом, продающимся на АЗС, является смесь пропана и бутана, в соотношении 70-75%. Хранится газ в спец. баллонах в сжиженном состоянии под давлением —1,2 -1,6 мПа (12-16 атм.).

Вторым газом является – метан. Это основная составляющая природного ископаемого газа и так называемого био-газа (извлекается из продуктов жизнедеятельности домашних животных и органических отходов). Именно он является основным топливом для домашних газовых плит, котлов в частных домах и котелен. Хранить метан сложнее. Он не сжижается, и хранить его приходится в специальных толстостенных баллонах из легированной стали под давлением 20 мПа (200 атм.). Современные технологии позволяют изготавливать емкости для его хранения из композитных материалов. Это позволило снизить вес баллонов, но незначительно.

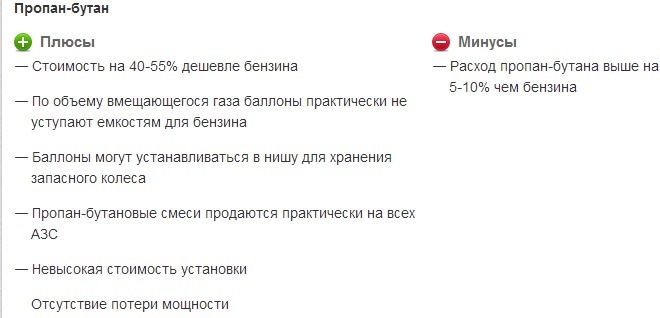

Какая система удобнее — работающая на метане или пропан-бутане? Основные плюсы и минусы обеих систем.

— Особенность: автомобиль прогревается на бензине, при достижении температуры охлаждающей жидкости 40С, питание переключается на газ.

— Особенность: Измеряется в кубических метрах. 1 куб.м метана = 1,2 л бензина. Наиболее удобной альтернативой для легковых автомобилей является пропан-бутан. При относительно недорогой стоимости установки позволяет снизить расходы на 40%. Метан — экономически более выгоден, но из-за громоздких, тяжелых баллонов его применение на легковых автомобилях проблематичное.

Главный аргумент противников – ГБО портит двигатель.

Миф о вреде, наносимом двигателю, зародился еще во времена Советского Союза. У кого-то из чиновников великого и могучего государства появилась неплохая мысль – надо экономит природные ресурсы! Был отдан приказ, чтобы по всем автохозяйствам страны бензиновые моторы перевели на газ. Но, к сожалению и водители, и их руководители не восприняли эту идею позитивно. Еще бы, они тотчас лишились серьезной статьи «левых» доходов. Если списать и слить бензин не составляло труда, с газом такой номер не проходил. Он менее востребован, стоит дешевле, да и из одной тары в другую не перельешь. И тут началась массовая фальсификация статистики эксплуатации автомобилей на газу. Посыпались отчеты и жалобы на автомобили, оборудованные ГБО – ломаются, моторы сгорают и т.д. Верить в это или нет — каждый решает сам.

Как газ влияет на работу двигателя?

Учитывая физические свойства газа, ввиду различной теплотворной способности, расход пропан-бутановой смеси должен быть больше расхода бензина. Теоретически расход газа можно определить сравнив энергию единицы объема для разных видов топлива:

На практике при правильной установке и регулировке расход газа может либо соответствовать расходу бензина, либо превышать расход бензина на 10-20%, в зависимости от условий (зима, активное вождение и т.д.), типа двигателя и газового оборудования.

Второй главный аргумент противников – ГБО это опасно

На установках первого и второго поколения опасность существовала. Негерметичность газопроводов можно было обнаружить только по запаху. На современных системах 4-5 поколений установлены датчики, позволяющие предотвратить любые предпосылки для утечки газа и, соответственно, его возгорания. В случае любого повреждения магистралей специальные клапана отключают питание системы. Таких систем безопасности нет для бензиновых магистралей. Ту же утечку бензина выявить моментально не всегда удается. Кроме того, баллоны регулярно проверяются, имеют граничный срок эксплуатации, в отличие от бензобака, который тоже может дать течь или быть поврежденным.

Газ или бензин в смеси с воздухом может загореться только при высокой концентрации в определенном объеме.

Для хранения автомобиля с газом в закрытом помещении на каждом трубопроводе, выходящем из баллона, предусмотрено не менее трех независимых друг от друга запорных устройств. На заправочном трубопроводе: вентиль на блоке арматуры, обратный клапан блока арматуры, заглушка заправочного устройства. На трубопроводе, питающем двигатель: вентиль блока арматуры, скоростной клапан, электромагнитный газовый клапан с фильтром и разгрузочное устройство редуктора.

В случае удара при аварии газовый баллон выдерживает нагрузки, многократно превышающие прочность бензобака. Ударопрочность метановых баллонов велика настолько, что легче разрушить весь автомобиль, нежели повредить емкость.

Только если в бензиновой магистрали давление создается электронасосом, то в газовой магистрали оно присутствует изначально, поскольку в баллоне топливо хранится под избыточным давлением. Мало того, его надо еще и понизить. Для этого используется редуктор, понижающий давление до необходимого уровня перед подачей в магистраль. В связи с тем, что понижение давления вызывает дополнительное поглощение тепла, редуктор подключают к системе охлаждения двигателя.

Для более стабильной работы ДВС на газово-воздушной смеси блок управления ГБО компенсирует угол опережения зажигания и алгоритмы впрыска топлива, основываясь на программе заводского блока управления двигателем. ГБО 4-го поколения позволяет сохранить динамические характеристики, близкие к «бензиновым».

Но, если система неправильно настроена + свечи дают искру для газово-воздушной смеси в тот же промежуток времени, что и для бензиново-воздушной, тогда возможны проблемы. Газ горит дольше. Соответственно, в момент, когда выпускные клапана уже начали открывается, процесс горения еще продолжается. В итоге перегрев клапанов, а в дальнейшем их прогорание.

В то же время, если все эти нюансы учтены, монтаж оборудования и его настройка производились с соблюдением всех рекомендаций производителя, мотор будет работать в штатных режимах. Тогда тепловой режим останется в норме и поломок, связанных с этим, не возникнет.

Необходимо периодически (при ТО) обращать внимание на правильность установки угла опережения зажигания (это касается и тех, кто ездит сугубо на бензине). При его неправильных значениях также может возникать детонация.

Поскольку электрическое сопротивление газо-воздушной смеси больше, чем у бензо-воздушной, вместе с ГБО желательно установить и специальные «газовые» свечи зажигания. Они имеют уменьшенный межэлектродный зазор, а также иные материалы изготовления центрального электрода или иное калильное число (большее, т.е. более «холодные»).

Иногда не слишком умные установщики ГБО предлагают своим клиентам «отключить» отсекатель в баллоне, чтобы в него помещалось больше газа. Ни в коем случае не соглашайтесь, поскольку те 10-20% объема баллона, которые остаются свободными, жизненно необходимы для компенсации увеличения объема газа в случае больших перепадов температур. Они же уберегут баллон от разрыва в случае его деформации в ДТП. Дополнительно нужно убедиться в том, что баллон оснащен предохранительным (обратным) клапаном, который стравливает повышенное давление (более 27 атм.).

Важно убедиться, что установщик использовал «правильные» LPG-шланги, предназначенные для сжиженного газа. Иногда, дабы сэкономить, мастера используют шланги для воды и прочие несоответствующие материалы. Последствия от такой экономии могут быть печальными.

От некачественного газа в первую очередь страдают форсунки, редуктор и газопроводы (в меньшей степени). Поэтому установщик должен обязательно учесть «национальные особенности» и, возможно, даже предложить установить иные форсунки вместо тех, которые идут в комплекте.

Не экономьте на оборудовании и избегайте кустарной установки, и тогда ГБО отлично уживется с двигателем Вашего автомобиля.

Преимущества газа • октановое число газа (пропан-бутана, метана) — 105-112, но сгорает он более мягко, что приводит к меньшей нагрузке на поршни двигателя • увеличение межремонтного периода работы двигателя в 1,5 раза (улучшаются условия смазки трущейся пары цилиндр — поршневые кольца, поскольку несгоревший бензин смывает масло со стенок цилиндров и уменьшается нагарообразование в камере сгорания головки блока цилиндров и на поршнях, поскольку сокращается количество углеродистых осадков) • увеличение срока службы моторного масла в 1,5 — 2 раза • снижение уровня шума работы двигателя на 3-8 дБ (минимум в два раза) • увеличение срока службы свечей зажигания на 40% • снижение токсичности выхлопных газов: СО — в 2-3 раза, N0 — в 1,2 раза, СН — в 1,3-1,9 раза

Недостатки газа • невозможность запуска двигателя в холодное время года на газу • снижение мощности двигателя на 7% • увеличение металлоемкости автомобиля на 25-30 кг, баллон в багажнике занимает место, есть тороидальные баллоны, устанавливаемые в нишу запаски, но они дороже. • на давление газа в баллоне оказывает влияние температура окружающей среды. Надо следить, чтобы машина не перегревалась. При полном заполнении баллона (паровая подушка отсутствует) даже незначительное повышение температуры может привести к резкому увеличению давления. Автомобильная арматура имеет специальное устройство, автоматически перекрывающее заправочный канал при достижении заполнения полезного объема баллона на 80%. При достижении указанного объема дальнейшая заправка баллона прекращается. • необходима регулярно следить за ГБО (сливать конденсат, т.к. он разъедает мембрану, регулировать клапана через 10тыс.км. и т.д.) • газ опасен. Опасна не только его утечка, но и авария автомобиля с ГБО тоже вызывает дополнительные опасения • заправки с газом встречаются значительно реже, чем бензиновые • летом двигатель греется интенсивнее

А есть ли реальный смысл?

Есть, но не для всех и не всегда. Существует ряд факторов, определяющих целесообразность установки ГБО в каждом конкретном случае. В первую очередь, конечно, всех интересует цена вопроса. Она сильно разнится в зависимости от марки и модели автомобиля, от оборудования и, конечно же, от самого установщика. Специализированные и сертифицированные станции берут больше, чем «гаражисты», но и за свою работу они несут полную ответственность.

Высчитать более или менее точное количество купюр, которые не упадут в кассу АЗС, а останутся в кармане (или в кошельке) водителя, крайне затруднительно. Все зависит от того, сколько километров автомобиль проезжает в месяц. Чтобы окупить затраты на установку ГБО примерно за год, нужно наматывать никак не меньше 1500 км в месяц, а то и 2000 км. Кроме того, перед установкой желательно выяснить, сколько газа будет потреблять автомобиль. В идеале расход газа не должен превышать потребление бензина больше, чем на 1-2 литра на «сотню» или не более, чем на 10%.

Абсолютно невыгодно устанавливать газобаллонное оборудование на автомобили А-класса и некоторые хэтчбеки В-класса. Они и сами по себе потребляют не очень много топлива, поэтому экономия от ГБО будет едва заметной, а место в багажнике, которого у таких авто и так в обрез, после установки баллона исчезнет почти полностью.

Важно знать и помнить, что после установки ГБО регистрационные документы на автомобиль нужно поменять, поскольку в его конструкцию были внесены серьезные изменения. Само собой, за переоформление документов нужно будет немного заплатить.

В странах ЕС при переходе на газ правительство не только не облагает водителей дополнительным сбором, но и дает скидки при регистрации, а также освобождает от уплаты транспортного сбора.

Техническое обслуживание ГБО

Можно выделить ежедневное обслуживание, а так же первое и второе техническое обслуживание, которое необходимо проводить на специализированных станциях.

Ежедневное техническое обслуживание включает в себя внешний осмотр оборудования с целью определения его состояния, надежности креплений деталей и узлов аппаратуры, а так же герметичности соединений всей системы. Кроме того, необходимо осуществить проверку работы двигателя на газу, на холостом хода, а так де при разной частоте вращения коленчатого вала. Все эти процедуры нужно совершать до выезда из гаража. После поездки вновь проверить герметичность газовой аппаратуры, очистить ее от пыли и грязи. Помимо этого понадобится слить образовавшийся конденсат, т.к. его накопление может вывести оборудование из строя.

Что касается первого технического обслуживания, то оно включает в себя все работы ежедневного обслуживания вкупе со смазочно-очистительными процедурами. Кроме того, в этом случае помимо внешнего осмотра состояния аппаратуры осуществляется проверка работы защитных клапанов газового баллона. Кроме того, потребуется смазать резьбу штоков наполнительного, расходного и магистрального вентилей. Необходимо так же очистить фильтрующие элементы магистрального фильтра и проверить герметичность всей газовой системы сжатым воздухом или инертным газом, надежность пуска, устойчивость работы двигателя при различной частоте вращения коленчатого вала. В некоторых случаях осуществляется регулировка содержания СО в тех газа, которые уже отработали. В дополнение к ежедневному и первому техническому обслуживанию используется второе техническое обслуживание, включающее в себя операции контроля, диагностики и регулировки. Кроме того, на специальном стенде осуществляется проверка герметичности редуктора, клапанов и разгрузочного устройства и регулировка давления газа на первой и второй ступенях, хода штоков. Так же при необходимости проводят регулировку угла опережения зажигания при работе на газу. Помимо этого проверяется все крепления, и работа датчиков. Один раз в год требуется проводить проверку газовой аппаратуры, магистрального вентиля и арматурыгазового баллона. После осуществления демонтажа узлы аппаратуры проверяют, промывают и при необходимости заменяют на новые. Перед тем, как осуществить ревизию газового оборудования, необходимо полностью освободить баллон от газа. Такие работы рекомендуется проводить перед наступлением зимнего периода.

Кроме того, существует и специальное техническое обслуживание, которое заключается в освидетельствовании газового баллона. Эту процедуру проводят на испытательных пунктах, которые имеют специальные разрешения на проведение данного вида работ. После этого газовый баллон окрашивают и на него ставят табличку с указанием даты проведения испытательных работ и даты последующей проверки.

Раз в 15 000 км необходимо менять фильтры, проверять герметичность системы и регулировать ее настройки. Раз в 30000 км, нужно чистить газовые форсунки, а раз в 60000 км следует разбирать газовый редуктор для проверки состояния мембраны и в случае необходимости заменить ее.

Любителям активной езды нужно помнить, что «крутить» двигатель, работающий на газу, выше 5000 об/мин крайне нежелательно, чтобы не допустить перегрева деталей силового агрегата. Впрочем, некоторые производители для таких случаев наделяют свое оборудование алгоритмом работы, при котором, в случае раскручивания мотора до оборотов выше 4000, происходит автоматическое переключение на бензин.

Самое главное условие для безопасной эксплуатации ГБО — отсутствие запаха газа. Если все соединения герметичны, его не будет. А вот если запах появился, это серьезный сигнал к тому, что использование системы нужно прекратить и не возобновлять до тех пор, пока ее не проверит специалист. Безопасность намного дороже сэкономленных денег.

Какие системы ГБО чаще устанавливают на автомобили?

1-е поколение ГБО (без обратной связи по лямбда-зонду) — запрещено с 2006 г. как не соответствующее экологическим нормам. Сейчас его все-же продолжают устанавливать на карбюраторные автомобили и на автомобили без лямбда-зондов. 2-е поколение уже давно морально устарело, и в большинстве случаев не совместимо с автомобилями, выпущенными после 2000 г. 3-е поколение ГБО иногда встречается на ввезенных авто из Европы. 4-е поколение оборудования сегодня самое распространенное. Более 90% установок приходится именно на него. ГБО-4 — это система с распределенным синхронизированным впрыском газа. 5-е поколение газобаллонного оборудования известно уже довольно давно (возможно, даже раньше 4-го), но особенно популярным не стало (в 2 раза выше стоимости систем 4-го поколения. Газ поступает в цилиндры в жидкой фазе, ГБО 5-го поколения очень требовательно к качеству газа). К преимуществам систем пятого поколения можно отнести отсутствие потери мощности и возможность запуска двигателя на газе при любых отрицательных температурах, поскольку исчезла необходимость испарять его перед подачей в двигатель.

На автомобили до 1999-2000 гг. выпуска можно установить практически любую систему ГБО, а для автомобилей после 2000 г. выпуска нужно применять системы исключительно 4-го и 5-го поколения.

Какая экономия от автомобиля на газе ?

Начнем с несложного расчета:

Кажется, что экономия очевидна, но не стоит забывать и про проблемы при эксплуатации на газе. Кроме этого, вычтите цену установки ГБО на автомобиль (около 25тыс.рублей).

Детальный расчет окупаемости установки ГБО для 4 цилиндрового двигателя.

Системы ГБО 4 и 5 поколения (именно такие и устанавливают на автомобили сейчас) имеют разницу в расходе между бензином и газом на 10-20% больше по отношению к первому. Утечка газа из системы равна нулю (ГБО на сертифицированной станции).

Рассчитываем увеличение потребления газа по отношению к бензину в литрах

11 литров + 20% = 13,2 литров сжиженного газа на 100 км.

Разница на приобретение бензина и сжиженного газа:

1. Затраты на приобретения топлива на 100 км.

2. Разница затраченных денег на топливо на 100 км.

124,19 грн. – 70,88 грн.= 53,31 грн. (экономия)

Экономия на 1 километре составляет:

53,31 грн. / 100 км = 0,5331 грн./км.=53 коп/км.

Экономия на 1000 километрах пройденных на газу.

1000 км * 0,5331 грн. = 533,1 грн.

Километраж, который необходимо проехать для того чтобы окупить установку системы ГБО, стоимость ГБО — 5500 грн.

5500 грн. / 0,5331 грн. = 10317 км

Но данные расчет верен только при условии, что вы отказываетесь ездить и прогревать авто на бензине, но в реальности так не будете в связи с тем, что прогревать автомобиль то все равно надо, и какой-то пробег но на бензине будет. Из этого следует, что к окончательной цифре пробега, которую мы высчитали, как окупаемость системы ГБО надо добавить еще процентов 20 на растраты бензина:

10317 км. + 20% = 12384,4 километра

В расчетах не учтено следующее:

Следующий расчет должен приблизить максимально близко к реальной цифре пробега автомобиля до окупаемости установки системы ГБО.

Затраты на ТО составят в совокупности автомобильное ТО плюс газовое одни раз, так как пробег окупаемости составляет 12384,4 километра, как видно из формулы 15.

800 грн. + 250 грн. = 1050 грн.

К затратам на установку ГБО: 5500 грн., добавляем суммарные затраты на прохождение ТО:

5500 грн. + 1050 грн. = 6550 грн.

Зная среднюю стоимость экономии на 1 километре, рассчитываем окупаемость системы:

6550 грн. / 0,5331 грн. = 12286,62 километров

Добавляем к полученному результату, который показывает чистую езду только на газу, 20% на затраты по бензину:

12286,62 грн. + 20% = 14743,95 километров

Произведя все расчеты видно, что окупаемость установки системы ГБО на автомобиль с 4 цилиндровым двигателем составит 14743,95 километров.

Если в день на автомобиле проезжают в районе 100 километров, то в месяц пробег составит 3 тысячи километров. Получаем:

14743,95 километров / 3000 километров = 4,91 месяц

Округлив, получим, что окупаемость установки системы ГБО для 4 цилиндрового двигателя составит 5 месяцев.

Вывод: 1. Разумно ставить ГБО после окончания срока гарантии, т.е. после 3 лет эксплуатации. Иначе слет с гарантии не минуем. 2. Если уже говорить о том, что ГБО ставится, таки будет после окончания официальной гарантии, то планируемое время эксплуатации автомобиля хозяином, должно однозначно превышать 3 года, а в месяц пробег составит 3 тысячи километров.

Большинство поломок двигателей происходят не по причине их работы на газу, а в связи с неправильной настройкой системы и блока управления.

Устройство и схема работы ГБО

Описание и назначение основных элементов. Принцип работы устройства и схема газобаллонной установки.

Схема газобаллонного оборудования наиболее распостраненного четвертого поколения

Основные элементы

Редуктор-испаритель. Элемент системы, предназначенный для подогрева пропанобутановой смеси. Он контролирует испарение, уменьшает давление до атмосферного. Конструкционно газовый редуктор представляет собой механизм, состоящий из нескольких последовательно соединенных камер. Друг от друга они разделены клапанами.

Клапан электромагнитный для газа. Механизм предназначен для блокировки топливного трубопровода. Это нужно в период простоя двигателя, после его переключения на автомобильный бензин. Клапан дополнительно оснащен фильтром очистки топлива.

Клапан электромагнитный для бензина. Этот механизм прекращает подачу автомобильного бензина в карбюраторных моторах, когда они функционируют на газовой смеси. Газовый блок управления исполняет аналогичную задачу в инжекторах.

Переключатель автомобильного топлива. Этот механизм обустраивают в салоне транспортного средства. Переключатели могут отличаться конструктивно. Некоторые варианты имеют подсветку, индикаторную шкалу, которая показывает, сколько в баллоне осталось газовой смеси.

Мультиклапан. Механизм располагается на горловине баллона. В его конструкции предусмотрены следующие клапана: скоростной, расходный, заправочный. Дополнительно мультиклапан оснащен заборной трубкой, измерителем уровня топливной смеси. Клапан скоростной при поломке трубопровода предупреждает газовую течь.

Венткамера. Этот компонент системы также расположен на горловине баллона. В коробку помещают мультиклапан. Основная функция этого элемента – отвод наружу газовых паров при возникновении в багажнике газовой течи.

Газовый баллон (специальная емкость для содержания сжиженного газа). Он может иметь торроидальную или цилиндрическую форму. Первый вариант предоставляет возможность размещать емкость с газом в нише, предназначенной для хранения запасного колеса. Согласно правилам техники безопасности при эксплуатации баллонов с газом емкость заполняется газовой смесью всего на 80% от ее максимальной вместимости.

Разбор деталей комплекта газобаллонного оборудования четвертого поколения: как выглядят детали устройства, зачем они нужны и как все работает

Принцип работы

Необходимо отметить, питание газовой смесью, исполнение всей газобаллонной системы предыдущих поколений значительно проще, чем конструкция бензиновой системы подачи топливной смеси.

Перевод транспортного средства для работы на газобаллонном оборудовании, его соответствующее переустройство выглядит таким образом. Предварительно в багажном, грузовом отделении, под днищем машины, на раме монтируют специальную емкость, предназначенную для заполнения газом. В двигательном отсеке (подкапотное пространство) устанавливают редуктор-испаритель, дополнительные устройства, функции которых связаны с подачей в мотор газовой смеси, и механизмы регулировки топлива.

Баллоны заправляются жидкой смесью пропана-бутана. Если давление соответствует атмосферному, топливо имеет газообразное состояние. Если давление выше атмосферного, газ преобразуется в жидкое топливо, которое при бытовых температурах может испаряться. Поэтому под сжиженный газ используются только герметичные емкости. Давление в них может составлять 2-16 атмосфер.

Газовые пары формируют давление, благодаря которому они подаются в газовый трубопровод повышенного давления. Заправка газового баллона и подача из него топлива в магистраль производится через мультиклапан. Для выполнения заправки дополнительно применяется специальное выносное приспособление.

Сжиженная газовая смесь направляется по трубопроводу и проходит через газовый клапан с фильтровальным элементом. Такая дополнительная фильтрация позволяет эффективнее очищать топливо от смолистых соединений, прочих примесей. Это устройство также предназначено для блокировки подачи газовой смеси при отключении зажигания, переключении рабочего режима двигателя на автомобильный бензин.

После фильтрации топливная смесь направляется в редуктор. Здесь давление газовой смеси падает до показателя, составляющего примерно 1 атмосферу. Снижение давления способствует испарению жидкой газовой смеси. При прохождении данного процесса редуктор активно охлаждается. Именно по данной причине его соединяют с системой охлаждения автомобильного двигателя. Подогретая охлаждающая жидкость в результате циркуляции по системе не дает редуктору обмерзать. В холодный период года рекомендуется производить запуск автомобильным бензином, а уже после предварительного прогрева двигателя стоит переводить его рабочий режим на газобаллонное оборудование. Данное требование предполагает выход мотора на рабочий температурный режим, а также подогрев охлаждающей жидкости до необходимой температуры.

После редуктора уже парообразный газ направляется в цилиндры мотора. В ГБ системе отсутствует деталь, схожая функционально с бензонасосом. Газовая смесь содержится в баллоне под определенным давлением, и поступает в редуктор автономно, дополнительная подкачка для этого не требуется. Благодаря этому система ГБО по конструкции значительно проще. А способность газа преобразовываться из жидкости в пар при изменении показателей температуры, давления еще больше сокращает количество элементов конструкции ГБО установок.

Специальный переключатель, установленный в автомобильном салоне, позволяет переключаться с бензина на газ и обратно. После выключения зажигания переключатель занимает нейтральное положение. Газобаллонное оборудование может быть наделено дополнительно функцией отключения подачи газовой смеси, если в автомобильном двигателе отсутствует искра.

Схема установки

1. Емкость с газом (баллон)
2. Мультиклапан
3. Топливный трубопровод высокого давления
4. Заправочное выносное приспособление
5. Клапан для газа
6. Редуктор-испаритель
7. Дозатор топливной смеси
8. Клапан для бензина
9. Топливный переключатель

По схеме подачи топлива ГБ оборудование условно подразделяется на поколения. Например, рассмотрим ранние системы, проанализируем их рабочий алгоритм. Пропанобутановая смесь в сжиженном состоянии, содержащаяся под определенным давлением в специализированной емкости, подается в трубопровод повышенного давления через специальный мультиклапан, фиксирующий расход топлива. С помощью этого клапана и выносного заправочного приспособления производится заправка. Далее сжиженный газ по трубопроводу проходит через газовый клапан, дополнительно оснащенный фильтрующим элементом, где осуществляется его очистка от различных примесей, смолистых соединений. Этот механизм системы при выключенном зажигании, переключении рабочего режима двигателя на автобензин перекрывает подачу газовой смеси.

Далее по трубопроводу чистый газ перемещается на редуктор, где его давление уменьшается до атмосферного. В результате этой процедуры газовая смесь начинает интенсивно испаряться. В коллекторе работающего мотора образуется разряжение, что предоставляет возможность газовой смеси пройти по рукаву пониженного давления. Дальше газ направляется через дозатор в топливный смеситель, который размещен между дросселем, воздушным фильтром. На карбюраторных моторах может использоваться газовый штуцер.

Нужный вид топлива для работы двигателя включается топливным переключателем из автомобильного салона, который размещен на панели. При включении режима «газ» переключатель активизирует открытие газового клапана, одновременно перекрывается бензиновый клапан. При переключении рабочего режима автомобильного двигателя на бензин, соответственно перекрывается газовый клапан. Благодаря предусмотренной для переключателя подсветке всегда можно посмотреть, на каком топливе работает мотор.

Сертифицированный мультибрендовый центр по установке, обслуживанию и ремонту газового оборудования:

Я перевела машину на газ

Я перевела машину на газовое топливо и за полтора года сэкономила 26 тысяч рублей.

Еще несколько лет назад я понятия не имела, сколько стоит литр бензина, где менять масло и как часто проходить техническое обслуживание. Но я всегда хотела ездить за рулем. Для меня это свобода, возможность перемещаться без ограничений и ни от кого не зависеть.

Потом я стала водителем и поняла, что независимость эта условная. Зависишь от машины, ее технического состояния и обслуживания. А еще от цен на топливо: в России бензин не дешевеет. Тогда я попыталась решить хотя бы проблему с топливом — отказалась от бензина и установила на свой автомобиль газобаллонное оборудование (ГБО).

Я расскажу, как это сделать, сколько мне удалось сэкономить и когда это все окупится.

В целом алгоритм такой:

1. Сначала нужно найти фирму, которая может не только установить оборудование, но и оформить все документы.
2. Потом подготовить заявление в ГИБДД и получить от них разрешение на внесение изменений в конструкцию автомобиля.
3. После получения разрешения установить оборудование.
4. Пройти ТО, осмотр в ГИБДД и внести изменения в документы.

Что такое ГБО

ГБО — это специальное оборудование, которое позволяет автомобилю работать не только на жидком топливе, например на бензине или солярке, но и на газе. В большинстве случаев для монтажа газовой аппаратуры систему питания двигателя жидким топливом демонтировать не требуется — они друг другу не мешают. Машина получает возможность ехать на газе, но если газ в баллоне закончится, то автомобиль продолжит движение на жидком топливе.

Из чего состоит. ГБО состоит из баллона для газа, редуктора, форсунок, электронного блока и индикатора уровня газа в баллоне. В ГБО поздних поколений входит также насос высокого давления для газа.

Принцип работы и устройство ГБО. В автомобиль устанавливается баллон для газа. Из него газ поступает в редуктор, где он подогревается охлаждающей жидкостью из системы охлаждения автомобиля. Затем газ поступает в форсунки, которые впрыскивают его в цилиндры. Дальше газ поджигает свеча зажигания — двигатель работает. Всем процессом управляет электронный блок.

Поколения ГБО и виды систем в зависимости от используемого газа

Существует два вида газового топлива: пропан-бутан и метан. Оборудование для них требуется разное: то, что позволяет ездить на метане, не годится для пропан-бутана, и наоборот.

В технике я не сильна, но знакомые автомеханики объяснили мне, что существует несколько поколений ГБО.

ГБО первого, второго и третьего поколения в настоящее время можно увидеть только на старых автомобилях. Электронное управление впрыском газа в них либо отсутствовало вообще, либо было, но управляло механическими форсунками, которые впрыскивали газ в цилиндры. Сейчас такое ГБО уже почти никто не устанавливает.

ГБО четвертого поколения обзавелось электронными мозгами и электромагнитными форсунками для впрыска газа. Оно считается более надежным и более экономно расходует газ.

ГБО пятого получило собственный насос высокого давления для газа.

ГБО шестого поколения кроме насоса высокого давления обзавелось еще и собственными форсунками, которые позволяют обходиться вообще без бензина.

Какое лучше выбрать. У меня проблемы выбора не было: заправок с метаном в моем городе нет, а установщики предлагали поставить ГБО только четвертого поколения.

Как сделать ремонт и не сойти с ума

Стоит ли устанавливать ГБО

Для начала я пообщалась с несколькими знакомыми автомеханиками и спросила у них, как лучше экономить на топливе. Волшебные присадки для топлива и чудодейственные устройства отпали сразу. Мне объяснили, что машина не знает, что в нее залили волшебную присадку или установили магнитную прокладку, которая якобы поможет сэкономить 110% бензина. В лучшем случае расход бензина просто не изменится.

А основных методов экономии два:

1. Поддерживать автомобиль в технически исправном состоянии. Даже давление воздуха в шинах ниже норматива сразу повышает расход топлива.
2. Перейти на другой вид топлива. Литр бензина в среднем стоит 42 Р , литр газа — 30 Р . Расход газа выше в среднем на 10%, но все равно экономия получается значительная.

Переход на газ показался мне хорошей идеей.

Что сделать перед переходом на газ

Для начала я рекомендую посчитать, насколько выгодно это будет лично для вас, и изучить плюсы и минусы.

Установка оборудования стоит от 30 до 50 тысяч в зависимости от модели автомобиля и объема устанавливаемого баллона. Экономический эффект будет виден не сразу: если ездить редко, переход окупится только через несколько лет.

Считать нужно индивидуально для каждого автомобиля, результат будет зависеть от пробега в год, цены газа и бензина, расхода топлива. Можно посчитать на калькуляторе — при разнице в цене газа и бензина 12 Р , пробеге 10 000 км в год и цене за условный комплект оборудования 40 000 Р срок окупаемости составит около семи лет. Не каждый водитель эксплуатирует машину семь лет — многие продают ее раньше.

Я рассуждала следующим образом: если машину эксплуатировать в режиме «дом — работа — магазин — дом», пробег будет небольшим и окупать ГБО я буду очень долго. Но я как раз сменила работу и устроилась торговым представителем — по работе приходилось много ездить. Я прикинула: примерный пробег будет больше 20 000 км в год, а менять машину в ближайшие несколько лет я не планирую — так что ГБО должно окупиться.

Плюсы и минусы ГБО

Я начала изучать форумы и задавать специалистам вопросы, которые меня волновали.

Портит ли газ двигатель автомобиля. Как мне объяснил автомеханик, портить двигатель может только ГБО старого образца, которое уже давно не выпускают. Современное оборудование оснащено компьютером, который управляет подачей газа.

Наоборот, многие говорят, что ресурс двигателей на газе намного выше за счет того, что газ не смывает смазку с поршней. Так это или нет — мне сказать сложно, но у меня проблем с двигателем не возникало.

По своему опыту могу сказать, что газ меньше загрязняет моторное масло. Когда я меняю масло, меня всегда спрашивают, почему я слишком рано это делаю. А еще мне показали для сравнения отработанное масло с других машин — оно черного цвета, а мое — темно-желтое. В итоге я увеличила пробег от замены до замены масла с 10 тысяч километров до 11.

Еще автомеханик рассказал мне, что высокое октановое число газа тоже хорошо сказывается на работе двигателя. Октановое число газа — 110. Бензина с таким октановым числом на заправках просто нет. Если объяснять простыми словами, топливо с низким октановым числом может воспламеняться просто от сжатия в цилиндре. Это плохо: двигатель работает неровно, снижается его ресурс, а расход топлива возрастает.

Высокооктановое топливо воспламеняется в цилиндре только тогда, когда его подожжет искра от свечи зажигания, а не тогда, когда захочет. В результате перехода на газ может исчезнуть неприятный звук в двигателе, который многие называют стуком пальцев. Пробег до капитального ремонта двигателя при этом увеличивается. Мне приятно думать, что все будет работать именно так, но проверить это на практике мне сложно. Поэтому просто верю на слово.

Опаснее ли ездить с газовым баллоном. Этот вопрос я обсудила в нескольких автосервисах — мне сказали, что машина замечательно горит независимо от типа топлива. Но основная причина возгораний — это не газ и не бензин. Пожар чаще всего возникает из-за неисправной электропроводки. А в этой ситуации без разницы, чем заправлена машина: она в любом случае может сгореть. Сами по себе ни бензин, ни газ, ни дизельное топливо не загорятся — нужен источник огня.

Газовый баллон изготовлен из высококачественной толстой стали. Бензобаки современных машин делают из пластика. Соответственно, газовый баллон прочнее. При его повреждении, например при ДТП, газ просто улетучится в атмосферу. Бензин же вытечет и останется в виде лужи под машиной — при пожаре это намного опаснее.

Много ли места займет установка. Установка баллона в малолитражную автомашину может полностью лишить ее багажника. Здесь я подошла с точки зрения математики. Объем багажника моей машины — 386 л. Объем газового баллона — 50 л, при установке его в багажник свободными остаются еще 336 л. В моем случае этого хватает с запасом: я редко заполняю багажник под завязку.

Еще бывают тороидальные баллоны для газа — они по форме как запасное колесо и устанавливаются как раз вместо него. За счет них можно сохранить полезный объем багажника. Но я все-таки решила не отказываться от запаски и выбрала обычный баллон.

Изменится ли стоимость страховки. Не изменится. При расчете цены полиса тип топлива не учитывается. Бензиновый двигатель, дизельный или газовый — роли не играет.

Будет ли действовать гарантия на автомобиль. У меня все равно не было гарантии, поэтому я узнавала это из любопытства. Выяснилось, что все зависит от дилера, который проводит гарантийное обслуживание: одним дилерам все равно, другие могут снять автомобиль с гарантии. Третьи сами оказывают услуги по установке ГБО на автомобили, которые продают. Лучше уточнять этот вопрос у своего дилера.

Еще важно учитывать, удобно ли расположена АГЗС, на которой вы планируете заправляться. В моем случае АГЗС находилась на той же территории, что и обычная заправка, где я заливала бензин, — так что в этом плане ничего не поменялось.

В результате я окончательно решила, что установка ГБО поможет мне сэкономить, и начала искать, кто мне это оборудование установит.

Как выбрать фирму для установки ГБО

У меня абсолютно не было опыта в автомобильных вопросах, поэтому обслуживание моего автомобиля в целом выглядело как увлекательный квест. В один прекрасный момент начинает казаться, что и едет машина как-то не так, и звуки какие-то странные из-под капота, и брякает что-то в районе левого заднего колеса. А может, и не левого.

Собственно, из-за отсутствия опыта я сразу отмела вариант самостоятельной установки оборудования. Еще можно было обратиться к гаражным умельцам, но гарантий качества — никаких. Не факт, что после этого автомобиль пройдет техосмотр, а без него ГИБДД не внесет изменения в документы. Но это не главное. Некачественная установка оборудования может привести к пожару и взрыву.

Поэтому я решила выбирать надежную станцию технического обслуживания. Чем-то этот выбор похож на выбор психоаналитика или юриста: предложений на рынке много, но кто оказывает услуги качественно, а кто нет — непонятно.

Критерии подбора автосервиса мне подсказал тот же автомеханик, который помог с выбором машины. Он руководствовался своим опытом, но, возможно, этот опыт пригодится и другим:

1. СТО должна быть легальной, зарегистрированной в налоговых органах.
2. Она должна предоставить по результатам работ счет, чек и гарантии на качество выполненных работ не менее года. Даже если мастер сделает что-то некачественно, можно вернуться с чеком, счетом, представителем Роспотребнадзора и досудебной претензией.
3. На станции техобслуживания должно быть чисто. Если владелец следит за порядком и чистотой, скорее всего, он так же строго контролирует качество работы.
4. Механики не должны ставить диагноз автомобилю по телефону. Если вы позвоните механику и скажете, что под капотом какой-то подозрительный шум, а он с ходу предложит вам поменять двигатель — смело прощайтесь и ищите другого специалиста. Нормальный автомеханик предложит сначала осмотреть автомобиль. А когда найдет неисправность после осмотра, расскажет не только о ней, но и о том, как он ее обнаружил.
5. На услуги квалифицированных автомехаников всегда высокий спрос. Скорее всего, попасть сразу не получится, придется записываться и ждать. Это не очень удобно. Но такому механику нет необходимости выдумывать несуществующие неисправности, чтобы заработать. Ему хватает и реальных.

В ситуации с установкой ГБО добавились еще требования:

1. Фирма должна провести не только установку, но и техосмотр автомобиля с установленным ГБО, подготовить документы для ГИБДД. В случае если ГИБДД откажется узаконить установку оборудования — вернуть деньги.
2. Фирма должна проводить техническое обслуживание газобаллонного оборудования и давать на него гарантию.

В итоге я нашла компанию, которая устраивает меня по всем критериям. Перед началом работ мастер осмотрел автомобиль и посчитал полную стоимость установки оборудования — 41 850 Р .

стоила установка ГБО

Как оформить

Нельзя просто взять, установить оборудование и ездить. Если водитель самостоятельно установит ГБО и не получит на это разрешения, его могут оштрафовать на 500 Р . А еще ГИБДД может отказать в регистрации автомобиля при смене собственника либо аннулировать имеющуюся регистрацию до устранения недостатков. Поэтому я рекомендую делать все официально.

Вот что надо сделать:

1. Найти ближайшую лабораторию с аккредитацией Таможенного союза, которая проведет предварительную техническую экспертизу автомобиля и выдаст заключение о том, что устанавливать оборудование можно.
2. Подать заявление в ГИБДД и получить предварительное разрешение на изменение конструкции.
3. Установить оборудование.
4. Пройти техосмотр, получить диагностическую карту.
5. Внести изменения в регистрационные документы автомобиля в ГИБДД.

Предварительная экспертиза. Специальная организация должна дать заключение о том, что вот на этот конкретный автомобиль в принципе можно установить ГБО. Если машина, например, очень старая, или очень редкой модели, или в ее конструкции есть элементы, не предназначенные для работы с ГБО, могут дать и отрицательное заключение. Но в моем случае обошлось без проблем.

Такую организацию мне самой искать не пришлось. У фирмы, где я заказала установку, был договор с подходящей. Стоимость экспертизы просто включили в стоимость работ. Работы по оформлению документов тоже взяла на себя фирма, занимающаяся установкой оборудования.

С 1 июля 2021 года правила регистрации ГБО изменились. Минпромторг должен создать реестр типовых решений по переводу колесных транспортных средств на газообразное топливо. Если модель вашего автомобиля будет в реестре, сертификация оборудования не нужна и платить придется только за само оборудование и госпошлину за изменение документов. Пока на сайте Минпромторга этот реестр еще не размещен — вероятно, для его создания потребуется время.

Заявление о внесении изменений в конструкцию автомобиля я оформляла сама через сайт госуслуг. Еще с помощью госуслуг я в дальнейшем сэкономила на госпошлине — уплатила ее со скидкой 30%.

Процедура только внешне кажется сложной. На самом деле мне не пришлось разбираться в тонкостях оформления документов. Через день после внесения предоплаты мне позвонили из СТО и сказали, что пакет документов для ГИБДД готов. Я забрала их и отнесла в ГИБДД. Для подачи документов даже не пришлось стоять в очередях — возле дежурной части был специальный почтовый ящик, и я просто бросила их туда.

Еще через несколько дней мне позвонили и попросили забрать ответ. ГИБДД была не против переоборудования, о чем мне выдали специальное свидетельство.

После установки оборудования я приехала в ГИБДД еще раз. Там автомобиль осмотрели, убедились, что оборудование действительно установлено, и проверили документы.

В результате мне заменили свидетельство о регистрации автомобиля, внесли изменения в ПТС и выдали документ о том, что конструкция автомобиля соответствует требованиям безопасности.

За замену и обновление документов нужно платить госпошлину. Это я тоже сделала через госуслуги и сэкономила:

1. 560 Р вместо 800 Р — за выдачу свидетельства о соответствии конструкции транспортного средства требованиям безопасности дорожного движения;
2. 350 Р вместо 500 Р заплатила за выдачу свидетельства о регистрации;
3. 245 Р вместо 350 Р — за внесение изменений в ПТС.

я заплатила за госпошлину

Все расходы на госпошлину составили 1155 Р .

Установка ГБО

В итоге я потратила 43 005 Р : 41 850 Р на установку оборудования и 1155 Р на госпошлины. Установленное оборудование я покажу на иллюстрациях.

Как все это работает

Для водителя ничего не меняется. Я заправляюсь газом и еду — как на любой другой машине. Остается только следить за уровнем газа в баллоне. Баллон на 50 л, но заправлять в него можно не больше 45 л — такие требования безопасности. Но случайно залить больше 45 л водитель тоже не может: в баллоне установлен специальный механизм, который отключает подачу газа, когда его объем в баллоне больше этих 45 л.

максимально возможный объем газа в баллоне по правилам безопасности

Подачу газа из баллона в двигатель я могу отключить, нажав кнопку на приборной панели. Если в топливном баке есть бензин, машина переключится на него. Останавливаться для этого необязательно — переключаться можно на ходу.

Если газ в баке внезапно кончится, компьютер сам переключит двигатель на бензин. Водитель при этом услышит звуковой сигнал, а лампочка на датчике уровня газа погаснет.

Расход газа примерно на 10% выше, чем расход бензина. На практике это означает, что если условный автомобиль расходует 10 л на 100 км пробега, то тот же автомобиль на газе расходует 11 л на 100 км пробега.

«Но у меня не так!»

Любое мнение об обслуживании и эксплуатации автомобиля всегда субъективно, а каждая ситуация уникальна. В статье мы рассказываем не обо всех машинах с ГБО, а об одной конкретной. Вероятно, ваш опыт может отличаться от опыта автора статьи — и если так, милости просим в комментарии.

Особенности обслуживания машины с ГБО

С марта 2018 года по октябрь 2019 я обслуживала систему на той же СТО, где устанавливали оборудование. Неисправностей не было, потребовалось заменить только топливный фильтр. Менять его надо каждые 10 000 км пробега. При этом мне меняли бесплатно, пока действовала гарантия на ГБО.

Нужно ли специальное масло и фильтры для авто на газе. Особое масло при работе на газе не требуется — я заливаю то же самое, что и до установки ГБО. Воздушный фильтр тоже остается без изменений, но в газовой системе есть еще два фильтра — в редукторе и на газовой магистрали. Фильтр редуктора стоит около 100 Р , а газовой магистрали — 300—400 Р . Их меняют примерно раз в год.

Зато теперь я экономлю на замене бензинового фильтра — поскольку на бензине я почти не езжу, с момента установки ГБО я не меняла его ни разу.

Сколько стоит установка, оформление и дальнейшее обслуживание

В 2018 году полная стоимость установки оборудования для меня составила 41 850 Р — это с учетом оформления документов.

Все расходы на госпошлину составили 1155 Р .

Цены зависят от региона и меняются со временем. В 2021 году в Хакасии установить аналогичный комплект на Ладу стоит 30 000 Р , еще 7000 Р просят за оформление документов.

Обслуживание в моем случае сводилось в основном к замене фильтров — это около 500 Р раз в год-полтора , в зависимости от пробега.

Поломки машин с ГБО и их причины

Само газобаллонное оборудование не ломалось ни разу. Единственная проблема возникла из-за заправки некачественным газом. Однажды я залила на АГЗС 35 литров газа — и почти сразу после выезда машина отказалась ехать на газе. Компьютер в оборудовании просто прекращал подавать газ в двигатель и автоматически переключал подачу топлива на бензин. Переключение вручную не помогало — подача газа почти сразу отключалась.

В этот день я ездила на бензине до вечера, а потом поехала на СТО выяснять, в чем дело. Хотя рабочий день и закончился, там было весело: много злых водителей материли газовщиков, а не менее злые механики сливали газ из баллонов и меняли фильтры. Оказалось, что дело в некачественном топливе на нашей АГЗС, у всех водителей была одна и та же проблема.

Ничего критичного не случилось — ни один двигатель не пришел в негодность. Денег за работу с меня не взяли, зато записали номер автомобиля. Насколько я понимаю, все работы согласился оплатить владелец заправки, но в детали я не вникала. Главное, что мне платить не пришлось. Потом этот список владелец СТО передал на АГЗС, и пострадавших водителей там заправили бесплатно.

Какой будет экономия

Посчитать с точностью до копейки невозможно. На одном только газе мотор не работает — запускается и прогревается автомобиль только на бензине. Расход бензина небольшой — в мае 2019 года я залила полный бак и до начала осени не израсходовала даже половины. Тем не менее бензин, хоть и в небольшом количестве, все равно нужен.

Возможно, если бы у меня был установлен бортовой компьютер, настроенный на учет расхода газа, расчет был бы более точным. Такие компьютеры существуют, но у меня его нет, и покупать не планирую. Все же экономический эффект можно примерно посчитать.

За полтора года я проехала 32 000 км. Средний расход бензина у меня был 7,8 л на 100 км. Расход газа больше: умножаем расход бензина на 1,15 — получается 8,97 л на 100 км.

Цена литра бензина — 43 Р , литра газа — 28 Р . Получается, что 32 000 км пробега на бензине обошлись бы мне в 107 328 Р . А на газе — в 80 731 Р .

я сэкономила за полтора года

Я уже сэкономила больше 26 000 Р . С учетом расходов на установку, которые составили 43 000 Р , мне осталось сэкономить 17 000 Р , чтобы оборудование окупилось, — то есть проехать порядка 19 000 км.

Запомнить

1. Главное — посчитать экономический эффект от установки ГБО. Если ваш среднегодовой пробег менее 10 тысяч километров, установка может оказаться нерентабельной.
2. Учтите, насколько удобно расположена ближайшая к вам АГЗС.
3. Если вы посчитали, что переход на газ экономически обоснован, обратитесь в сертифицированный автосервис, где могут подготовить все необходимые документы для ГИБДД.
4. Не обращайтесь в различные гаражные сервисы.

На газу уже 5лет с мои расходом 17/100 экономи бешеная. Общи пробег уже 610000 пробег на газу 300000 автомобиль УАЗ Патриот

Элмо-Ульшмиц, круто у меня Фабия 1.2. проехала 325.000 км из них 140.000 на газу

Элмо-Ульшмиц, как поршни поживают? У газа температура горения в 2 раза выше. Вы новые поршни ставили для газа?

Denis, Да че вы за бред несете. 11 лет, на одних поршнях. сменил гбо 2 поколение на 4.

Sashko, При установке ГБО важно знать, что обычные двигатели рассчитаны под характеристики сгорания в цилиндрах бензино-воздушной смеси. Пропан-бутановая газо-воздушная смесь с более высоким октановым числом 105-110 (у бензина – 80, 92, 95, 98) имеет дольше время горения, чем в случае с бензином, поэтому процесс сгорания продолжается даже при открытии выпускного клапана, т.е. пламя выходит за стенки камеры сгорания и цилиндров. Из-за этого выпускные клапаны, их седла, да и лямбда-зонд и катализатор перегреваются. При обычных режимах езды запаса жаропрочности у этих деталей хватает, а вот у активных драйверов, раскручивающих мотор выше 4500 об/мин, эти детали и узлы перегреваются в большей степени, особенно от этого страдают седла клапанов. Из-за продолжающегося процесса горения их рабочие кромки настолько перегреваются, что при дальнейшем контакте при закрытии клапана происходит интенсивный износ рабочей поверхности

Элмо-Ульшмиц, меня прямо радуют такие цифры.

Кто на газе ездил — тот на бензине ездить не будет.

Игорь, вы правы. Здесь почти никто из противников газа на нем не ездил.

Евгений, по скорости заправки я разницы особой не вижу. Да и за бензином очереди у нас больше, чем за газом. Видимо это особенности региона. Наличие агзс в пределах доступности — это важный фактор.
