Что использовать в качестве припоя

Чем можно заменить припой для пайки

В обиходе жизни бывают случаи когда необходимо найти способ, чем заменить припой для пайки, поскольку обычной канифоли дома не оказалось. В домашних условиях можно использовать множество довольно актуальных вариантов, некоторые более доступны, другие наоборот найти будет сложнее. В данный статье мы рассмотрим несколько вариантов таких замен и постараемся дать пояснения по ним подробнее.

Припой в домашних условиях можно заменить

Вариант припоя	Описание
Аспирин	Наверное, самый доступный вариант, поскольку его можно найти в каждой аптечке. Для проведения качественной пайки обязательно использовать только сильно концентрированный раствор. Также важно учитывать – пайка с ацетилсалициловой кислотой сопровождается неприятным запахом. Поэтому важно обеспечить хорошую вентиляцию, помещение должно хорошо проветриваться.
Жир	Доступное средство, имеющее низкую стоимость. Главные недостатки жира – его консистенция, неприятный запах. Однако, он легко плавится и распространяется по пайке. Рассматривая варианты, чем можно заменить припой для пайки, жир нельзя оставить без внимания.
Смола	Использовать лучше смолу деревьев, особенно хвойных. Представляет собой неагрессивное вещество, которое легко плавить и распределять по поверхности. Можно использовать для различных вариантов пайки, лужения.
Янтарь	Экзотический и дорогой вариант. Однако благодаря схожим с канифолью характеристикам, является лучшим вариантом для пайки в домашних условиях. Главный недостаток – это низкая доступность. Найти янтарь не так уж и просто.
Канифоль для инструментов	Применяется для натирания смычков музыкальных инструментов. Однако ее можно использовать для пайки, поскольку имеет схожие с обычной канифолью характеристики.

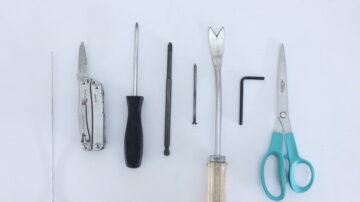

5 проверенных способов, чтобы паять без паяльника

Современный мир насыщен большим количеством разнообразных электротехнических изделий, а также металлической продукцией. Поэтому умение, а также навыки пользоваться обыкновенным паяльником, пригодятся каждому человеку. Благодаря пайке, пользователь может самостоятельно, не пользуясь услугами специальных сервисных центров, ремонтировать разнообразную бытовую технику (телевизоры, мониторы, радиоприемники), а также восстанавливать различные предметы из домашней утвари, при изготовлении которых использовались такие материалы как серебро, медь либо латунь.

Не у каждого человека под рукой есть такой инструмент как электрический паяльник. Однако существует большое количество разнообразных способов, которые позволяют вполне успешно паять разные по своему размеру детали, механизмы, а также изделия, без использования электрических паяльников. Некоторые методы пайки, позволяют паять разнообразные детали, а также соединять между собой металлы, в том случае, когда в доме нет электроэнергии.

Лужение без паяльника

Во время соединения между собой разнообразных участков конструкций механизмов либо деталей, на их поверхность предварительно наносится небольшой слой специального припоя. Такая процедура называется лужением. Благодаря лужению можно существенно улучшить контакт между соединяемыми деталями, а также повысить качество пайки.

Такую процедуру как лужение можно вполне успешно выполнить без такого инструмента как паяльник. Чтобы нанести тонкий слой припоя на детали необходимо взять небольшую металлическую емкость (можно использовать металлическую крышку из-под банки кофе) и насыпать в нее чистого олова либо оловянно – свинцового припоя. Также в емкость следует добавить немного канифоли.

Затем металлическую емкость нужно разогревать до тех пор, пока не начнет расплавляться помещенный в нее припой. Осуществлять нагрев можно благодаря простой свече, электрической либо газовой плите. Затем конец очищенного от изоляции провода необходимо поместить в канифоль, а потом в расплавленный припой приблизительно на 2 секунды. Затем провод следует извлечь из емкости с расплавленным припоем и при помощи обыкновенной тряпки потереть его. Это позволит устранить из поверхности провода лишние слои припоя.

Без применения пальника можно залудить небольшие участки плоских деталей. Для того на их поверхность необходимо поместить немного, заранее наструганного, припоя и канифоли. Затем деталь необходимо разогреть. Для этого нижнюю ее часть подносят к источнику огня. Разогревать деталь рекомендуется непосредственно в том месте, куда была насыпана канифоль вместе с припоем. После того, как припой полностью расплавится, его при помощи стального стержня, следует аккуратно, равномерно растереть по плоской поверхности детали.

Во время лужения деталей, изготовленных из стали, канифоль использовать не нужно. Однако участки и места стальных деталей, где будет производиться пайка или лужение, необходимо предварительно обработать, используя для этого специальную паяльную кислоту.

Пайка проводов без использования паяльника

Без применения паяльника можно быстро и легко спаять между собой медные провода. Для этого концы проводов подвергаются процессу лужения, а затем скручиваются друг с другом. Потом место пайки необходимо разогревать до тех пор, пока не начнет плавиться слой нанесенного припоя. В этом случае, в качестве элемента для разогрева следует использовать свечу, спички либо обыкновенную зажигалку. Это обусловлено тем, что в данном случае, для разогрева поверхности необходимо узконаправленное пламя.

Для пайки посуды либо домашней утвари, сделанной из алюминия, рекомендуется применять специальный припой, в состав которого входит свинец и олово. Чтобы соединить между собой провода большого диаметра, на место пайки, перед нагревом необходимо добавить немного измельченного припоя. Это обусловлено тем, что одного лужения, для надежного соединения между собой крупного провода может быть недостаточно. Таким образом, можно соединять между собой медные провода, диаметр которых не превышает отметки в 2 мм.

Чтобы надежно припаять провода к деталям, на которых присутствует плоская поверхность необходимо подвергнуть их процессу лужения. Полудить нужно участок поверхности детали, где будет выполняться пайка и конец провода. Затем провод нужно прижать к плоской поверхности и насыпать на него немного припоя. После этого деталь следует разогреть, пока олово полностью не расплавится.

С использованием желобка

Для пайки проводов, диаметр которых составляет не более 3 мм, можно применять специальный желобок. Чтобы изготовить такой желобок можно воспользоваться обыкновенной алюминиевой фольгой, толщина которой составляет около 0,8 мм. Затем с концов провода рекомендуется удалить изоляцию длиной приблизительно в 3 см. Потом очищенные провода необходимо скрутить друг с другом или положить параллельно.

Фольгу следует отрезать в форме полоски, ширина которой должна быть равна участку пайки. Затем ее нужно согнуть в желобок таким образом, чтобы края полностью охватывали и покрывали соединенные участки проводов. Затем в желобок, предварительно загнув одну сторону фольги, насыпается немного канифоли и припоя. Потом фольга, для расплавления припоя, разогревается. После остывания олова, фольгу необходимо снять от спаянных проводов.

Пайка посуды или емкостей

Иногда возникают ситуации, когда нужно запаять небольшие отверстия, которые появились на поверхности такой домашней утвари как кастрюли либо ведра. Если диаметр появившегося отверстия не превышает отметки в 6 мм, тогда их можно быстро запаять, без применения такого инструмента как паяльник.

Для пайки посуды и разнообразных емкостей применяется специальный припой (ПОСво). Место, непосредственно возле отверстия нужно зачистить наждачкой. Зачищается отверстие во внутренней части емкости таким образом, чтобы в итоге оно приобрело форму конуса. Потом место пайки нужно обработать при помощи паяльной кислоты. В качестве альтернативы можно также вполне успешно использовать и соляную кислоту.

В нижнюю часть отверстия нужно поместить небольшую, тонкую пластинку, которая не даст припою высыпаться наружу. В отверстие, с внутренней части емкости, необходимо положить небольшое количество припоя и канифоли. После этого при помощи направленного источника пламени припой нужно нагревать до тех пор, пока он не расплавится.

Для пайки посуды сделанной из алюминия, нужно пользоваться специальным припоем. Для его изготовления необходимо смешать олово вместе с цинком, в пропорции 4 к 1. Вместо цинка можно применять алюминий (в этом случае отношение олова к алюминию будет 99 к 1).

Пайка с использованием пасты

Соединить между собой провода либо разнообразные электронные, радиодетали можно без использования паяльника, при помощи специальной паяльной пасты. Такую пасту можно сделать самостоятельно, в домашних условиях. Для этого нужно взять эмалированную кастрюлю или ведро и налить в нее концентрированную соляную кислоту (32 мл). Затем в емкость необходимо добавить немного воды (12 мл). После этого, в раствор следует добавить цинк (8,1г), и олово (7,8г). Стоит отметить, что олово в емкость добавляется только после полного растворения в растворе ранее добавленного цинка.

После того, как закончится действие химической реакции, из полученной смеси, путем выпаривания нужно удалить воду. После этого в емкости должна остаться пастообразная, по своей консистенции, смесь. Затем полученную пасту нужно положить в емкость, сделанную из фарфора и добавить в нее измельченный до порошкообразного состояния свинец (7,4г), олово (14,8г). Кроме того, в смесь, для получения пасты, необходимо добавить сухой нашатырь (7,5г), глицерин (10г), канифоль (9,4г), а также измельченный до консистенции пыли цинк (29,6г).

Чтобы спаять между собой провода или детали при помощи пасты нужно сначала зачистить районы, где будет производиться пайка. Затем, используя кисточку, на места пайки нужно нанести слой пасты и при помощи свечи либо огня спиртовки разогреть ее. После расплавления пасты, необходимо убрать источник пламени и подождать пока она полностью не застынет.

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

1. Выполняется стандартная подготовка контактов.
2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Подборка полезных приспособлений для пайки и ремонта электроники

Инструментов и приспособлений в любом деле много не бывает. Если прежде во время пайки удавалось обходиться паяльником, пинцетом, припоем и канифолью, то сейчас паяльные работы больше напоминают работу хирурга и химика. Появились новые виды флюсов, а радиокомпоненты измельчали. Для получения положительного результата теперь требуется специальный инструмент и оснастка. В новой подборке десяток полезных многим электронщикам-ремонтникам и просто радиолюбителям приспособлений.

1. У любого, кто работает паяльником (и не паяет только ведра и тазики) обязательно есть пинцет или целый их набор. Однако большинство пинцетов фиксируют компоненты лишь, когда пинцет надежно зажат пальцами руки. Чуть ослабил хватку и какой-нибудь SMD резистор уже выпал и время уходит на его поиски. Избежать таких ситуаций можно используя пинцет с фиксацией. Длина пинцета 16,5 см, выполнен из нержавеющей стали и доступен в двух вариантах: прямой и изогнутый. Купить можно здесь.

2. Монтаж компонентов сейчас столь плотный, что извлечь их из платы порой бывает довольно проблематично. Не всегда выручают и пинцеты. Справиться с «мелюзгой» при плотном монтаже может помочь специальный компактный фиксатор. Длина фиксатора 120 мм, диаметр 10 мм, внешне напоминает отвертку, но при нажатии на шток-кнопку разжимаются четыре изогнутых щупа, компоненты можно фиксировать и вынимать из платы. Купить фиксатор можно тут.

Канифоль конечно флюс хороший, но в нынешних условиях уже далеко не всегда удобный. Сейчас гораздо удобнее пользоваться пастообразными флюсами. Их множество и фасуются они в шприцы, а это накладывает свои требования. Для выдавливания можно пользоваться поршнем от обычного медицинского шприца, но не всегда удается точно рассчитать усилие. В результате флюса выдавливается слишком много. Профессиональные приспособления стоят дорого, потому предлагаю Вашему вниманию пару дозаторов с куда более гуманными ценниками.

3. Первый из них это винтовой дозатор, который позволяет очень точно дозировать выход флюса или маски из шприца. Дозатор рассчитан на работу с шприцами 10 сс, т.е. 10 кубических сантиметров. Фиксируется на корпусе шприца, поршень закреплен на длинном винте, поворотом винта выдавливаем нужное количество флюса, маски и т.д. Просто и экономично.

4. Белее совершенный вариант дозатора, уже имеет более продвинутую форму. Стоит дороже, но зато позволяет обходиться одной рукой. Шприц вкладывается в дозатор, а нужное количество флюса выдавливается «спусковым крючком». По принципу действия напоминает клеевой пистолет. В комплекте десяток игл пяти диаметров.

Довольно часто приходится во время пайки убирать лишний припой с полигонов и контактных площадок. Наиболее удобным, на мой взгляд, видится применение специальных приспособлений.

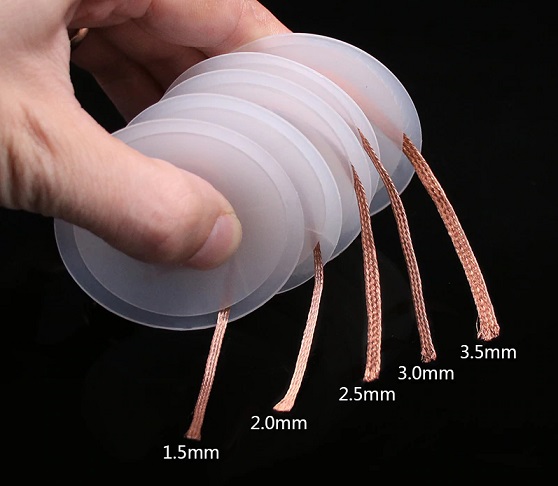

5. Очень хорошо себя зарекомендовала в деле удаления излишков расплавленного припоя медная оплетка, в виде лент разной ширины. В зависимости от ситуации применяется той или иной ширины. Флюс, как и в случае пайки, ускоряет процесс прогрева и улучшает эффективность удаления припоя. Длина оплетки 1,5 метра, ширина на иллюстрации ниже.

6. Когда требуется точечно удалить припой вокруг выводов компонентов медная оплетка помогает слабо. В таких ситуациях куда эффективнее будет использовать оловоотсос. Принцип работы очень простой — в цилиндре корпуса спрятан подпружиненный поршень. Шток поршня утапливается в корпус (тем самым взводится пружина), нагреваем контактную площадку с выводом компонента, прислоняем оловоотсос и кнопкой спускаем поршень. Он двигается вверх и благодаря создаваемому разряжению воздуха, расплавленный припой засасывается внутрь оловоотсоса. Доступны комплекты с расходниками — уплотнительными кольцами для поршня и насадками.

7. Следующая полезная мелочь — это мочалка для очистки жала паяльника. Очень хорошо очищает жало от окислов и нагара. Как альтернатива — специальная губка, или совсем по-нашему: мочалка для посуды из хозмага (работает, но выглядит не серьезно)).

8. Жала современных паяльников покрыты никилиевым сплавом и благодаря этому служат долго. Однако и они не вечные, никилиевое покрытие порой перестает смачиваться припоем и пайка превращается в увлекательное мероприятие. Можно жало заменить, а можно продлевать ему жизнь, используя восстановитель жал Mechanic MCN-8S. Очищаем жало от нагара, обрабатываем рабочую часть жала восстановителем, пользуемся дальше.

9. При нынешней сложности электроники паяльник вещь не универсальная. Выпаять и припаять SMD резисторы и прочую мелочь еще можно, а вот с чипами дело обстоит куда сложнее. Тут без термофена обойтись сложно. Сам пользуюсь YIHUA 8858-1, который не раз меня выручал. Для домашнего применения вполне и более чем. Мощность 650 Вт, температура регулируется от 100 до 480 градусов, можно изменять скорость воздушного потока (на максимуме 480 л/мин), есть функция калибровки температуры. В комплекте 9 насадок на любой случай. Запасные нагревательные элементы в свободной продаже,

10. И чтобы освободить руки от фена, и свободно заниматься платой электронного устройства наши друзья придумали штатив для термофена вышеуказанной и похожей на него модели. Схож с штативом настольной лампы, но вместо светильника оборудован зажимом для фена. Крепится к столу струбциной, по вертикали угол изменяется на 180 градусов, по горизонтали можно разворачивать на 360, т.е. без проблем можно приспособить под нужные задачи и условия.

Химия для пайки

Пайка — это соединение деталей между собой, для соединения этих деталей используется два основных компонента, это припой и флюс. Ни один процесс пайки не обходится без таких материалов как припой, флюс, канифоль, некоторые радиолюбители используют паяльные кислоты, различные смеси и прочее. В этой статье о них и поговорим.

Припой (олово)

Припой — это металл или сплав, применяется для соединения и пайки радиодеталей, имеет температуру плавления ниже, чем соединяемые металлы. Припой прочно соединяет радиодетали между собой, растекается по нему и заполняет зазоры или отверстия между соединяемыми деталями.

Припои бывают мягкие – температура плавления до 300°C и твёрдые – выше 300 °C. Мягкими припоями являются оловянно-свинцовые сплавы.

Продается они в катушках, тюбиках или же в виде прутков. Припои продаются даже с флюсом, такие легче плавятся и канифоль для пайки радиодеталей обычно не требуется. Радиолюбители часто применяют припой марки ПОС-61.

При использовании низкотемпературных припоев необходим специальный флюс, поскольку стандартный флюс при низких температурах малоактивен.

У бессвинцовых припоев температура плавления либо выше, либо ниже чем у свинцовооловянных видов припоя. Оловянно-свинцовые припои смачиваются лучше чем бессвинцовые, паять ими удобнее. Швы при использовании бессвинцовых припоев, возникающие при длительной эксплуатации также хуже, чем у припоев, содержащих свинец.

Канифоль

Канифоль бывает еловая или сосновая, применяют для пайки радиодеталей совместно с припоем, канифоль ускоряет пайку и способствует быстрому лужению радиодеталей. Канифоль помогает припою прилипнуть к поверхности и растекается по ней блестящей пленкой. После этого деталь очень легко припаивается.

Перед началом пайки разогретый паяльник сначала «макают» в канифоль, затем жалом паяльника дотрагиваются до припоя, после чего уже прикасаются к месту спаивания деталей. Количество канифоли здесь играет немаловажную роль и жалеть ее не надо Есть и другие способы нанесения канифоли, например, поднося кусочек к месту пайки, так например лудят вывода радиоэлементов или залуживают провода, всё зависит от конкретного случая.

Флюс

Многие радиолюбители применяют нейтральный флюс СКФ, такой флюс состоит из: спирта

40% и абсолютно не вреден для печатных плат.

Такой флюс можно изготовить и самому в домашних условиях, для этого берется спирт (70-90%), можно приобрести например в аптеке, и канифоль, ее нужно измельчить. Затем наливаем спирт в небольшую емкость, например в тюбик, и туда насыпаем крошки канифоли, в процентном соотношении примерно 70% спирта и 30% канифоли, затем закрываем пробку и взбалтываем до тех пор, пока канифоль полностью не растворится.

Флюсы бывают для пайки алюминия, нержавеющей стали, латунных, медных и стальных изделий, в виде раствора или порошка. В обычных условиях алюминий с трудом поддается пайке, так как на его поверхности после очистки мгновенно снова образуется оксидная пленка. Поэтому после зачистки место будущего спая на алюминии или его сплавах немедленно заливают заранее расплавленной канифолью. Пайку ведут мощным (не менее 100 Вт) паяльником, используя припой, состоящий из 80% олова и 20% цинка или 95% олова и 5% висмута. Припой набирают на паяльник и переносят на защищенную канифолью поверхность спая. Залуженный таким образом алюминий сравнительно легко поддается спаиванию. К его луженой поверхности можно припаять, например, медные провода.

Паяльная паста

Паяльная паста представляет собой пастообразное вещество, состоит из мельчайших шариков припоя, флюса и различных добавок. Паяльные пасты бывают безотмывочные и водосмываемые, последние содержат активные вещества, частицы которых могут стать причиной коррозии, если не удалить их с поверхности печатной платы.

Паяльная паста в основном применяется для поверхностного монтажа, для чип (SMD) радиодеталей и особенно удобны для пайки в труднодоступных местах. Пайка радиодеталей такой пастой осуществляется с помощью паяльной (фен) или ИК станции. Если вкратце, то технология следующая, сначала наносят капли пасты на места будущего спая, располагают радиодетали и нагревают.

Последовательность действий при пайке следующая:

1. Сначала поверхность платы нужно очистить, обезжирить и высушить. Для ускорения сушки можно воспользоваться феном.

2. Печатную плату необходимо надежно зафиксировать в горизонтальном положении, чтобы компоненты не слетели.

3. Паяльную пасту нужно наносить на печатную плату в местах будущей спайки, добиться чтобы вся паяемая поверхность была смочена пастой.

5. В идеале плату нужно подогревать еще и снизу, через пару минут фен устанавливается на температуру 150*C и несильной струей воздуха чтобы не сдуть детали, прогревается паяемая верхняя сторона платы вместе с установленными деталями. Прогрев продолжается до тех пор, пока флюс из паяльной пасты не испарится. Далее фен устанавливается на температуру около 240*C (температура плавления оловянно-свинцовой паяльной пасты около 200*C), и поверхность платы снова прогревается, при этом частицы припоя в пасте должны оплавиться и сформировать аккуратную пайку.

6. После окончания пайки плате нужно дать время остыть, затем можно ее промыть

Паяльный жир и паяльная кислота

Паяльный жир (бывает активным и нейтральным) нужен для тех же целей, что и канифоль, снимать невидимую оболочку-окисел с металла и улучшать пайку. Но если канифоль не справляется с этой задачей и эту оболочку со стали снять не может, то паяльный жир — пожалуйста!

Если металл не хочет лудиться, применяют паяльную кислоту. Преимущества кислоты в том, что она быстрее и качественнее обезжиривает детали для пайки, чем канифоль и жир паяльный.

Недостаток ее в том, что после пайки она еще долго реагирует с металлом, а также является очень неплохим проводником электрического тока, поэтому ее никогда уважающие себя электрики и электронщики не используют, им ни к чему посторонние пути прохождения тока.

Медь, бронзу, латунь можно паять канифолью или флюсом, свинец канифолью не будет паяться, нужно паять паяльным жиром. Если никель, сталь или железо то применяют паяльную кислоту, после пайки остатки кислоты нужно смыть водой. Если есть вариант выбора, то стоит выбирать все таки паяльный жир, т.к. он совмещает в себе преимущества и кислоты и жидкой канифоли (флюса).

Бура

Это высокотемпературный флюс (700-900*С), буру используют как флюс для пайки сталей, чугуна, меди и её сплавов среднеплавкими медными, латунными, золотыми и серебряными припоями. Расплавленная бура растворяет окислы металлов и очищает поверхность спаиваемых деталей. После применения буры при пайке необходимо удалять оставшиеся соли, применяя механическую зачистку.

Бура с борной кислотой при смешивании по весу один к одному образует борный флюс. Нужно перемешать составляющие, тщательно растереть в фарфоровой ступке, нагревая растворить в дистиллированной воде и выпаривать до твёрдого остатка. Для повышения активности флюса в смесь добавляют фтористые и хлористые соли.

Оксидал

Применяется для очистки жал паяльников или для пайки окисленных выводов радиодеталей. Для лучшего действия оксидала паяльник должен быть не менее 40 ватт. Продается оксидал в виде порошка, при работе с ним он выделяет неприятный запах и место около пайки покрывается «инеем». После пайки оксидалом остатки удаляются механическим путем.

Цапонлак

Цапонлак применяют для покрытия печатных дорожек с целью защиты их от внешних воздействий, например для защиты от влаги. Со временем на местах спайки радиодеталей могут появляться микротрещины, а проникновение в трещину паров воды со временем вызывает образование не проводящих тока оксидов. Цапонлак, нанесенный на точку пайки, образует прочную поверхностную упругую пленку и защищает это место от влаги.

Цапонлак бывает разных цветов: зеленого, красного, синего… Наносить его на плату лучше кисточкой или мягкой губкой. Покрывать цапонлаком (и вообще любыми ацетоносодержащими веществами) печатные платы целиком не рекомендую. Для этих целей продаются специальные бесцветные лаки.

Плата, покрытая цапонлаком:

Цапонлак удобно применять для фиксации резьбовых соединений, например чтобы не развинчивалась гайка.

Подручные средства для замены канифоли

Любая пайка может быть успешной только при соблюдении всех требований к выполнению процедуры. Одним из главных условий является использования многокомпонентного флюса или обычной канифоли.

В продаже имеется достаточное количество готовых средств. Самым доступным, популярным признана канифоль. Случается так, что материала нет под руками, а припаять что-то нужно срочно.

Приходится соображать, чем можно заменить канифоль без ущерба для результата работы. Благо, выпускается большое количество специальных флюсов, а помимо них, можно использовать подручные средства.

Требования к материалам

Любой флюс предназначен для удаления оксидного налета на металлических деталях, предотвращения окисления при пайке, улучшения распределения припойной массы в рабочей зоне.

Канифоль благополучно справляется с задачей. Соединения получаются качественными и долговечными.

Размышляя над тем, чем заменить канифоль в домашних условиях, следует помнить о необходимости выполнения припоем всех функций.

Замена должна соответствовать ряду следующих требований:

• иметь невысокую температуру плавления и небольшую плотность;
• хорошо расплавляться паяльником;
• не растекаться вне рабочей зоны;
• эффективно растворять оксиды;
• равномерно распределяться по поверхности;
• не вступать в реакции с металлом деталей и припоем;
• подлежать легкому удалению по окончании работы.

Продукты разложения флюса вместе с растворенными оксидами должны легко выталкиваться расплавом припоя из зоны формирования шва.

Натуральная светло-желтая канифоль, похожая на стеклообразную массу, — идеальный вариант. Чем ее можно заменить – подсказывают опытные умельцы.

Аспирин и электролит из батарейки

Многие мастера считают самым доступным вариантом – применение аптечного аспирина.

Обращаем внимание на то, что заменить канифоль шипучими таблетками не удастся. Они содержат наполнители (соединения натрия), которые при пайке не нужны. Поэтому применяют самый обычный простой аспирин.

Таблетки следует растолочь до порошкообразного состояния и растворить в воде или обычном винно-водочном спирте. Можно взять одеколон в качестве растворителя.

Растворяется ацетилсалициловая кислота хорошо. Ее свойств бывает достаточно для очистки поверхности, удаления грязи. Она может заменить канифоль без труда.

Неудобство состоит в необходимости проведения работы под вентиляционной вытяжкой или в проветриваемом месте. Припои без канифоли с аспирином при нагревании выделяет резко пахнущие вредные газы. Дышать ими не нужно и невозможно.

Если аспирина рядом нет, заменить канифоль рекомендуют электролитом от использованной солевой батарейки. Важно, чтобы она не была щелочной.

Жир, смола, янтарь

Хорошо расплавляется, распределяется на поверхности животный жир. Подойдет любой жир как пищевой, так и технический.

Запахи при работе исходят неприятные, но переносить их некоторое время можно без вентиляции.

Многие умельцы, особенно живущие в окружении лесов, применяют обычную смолу деревьев. Она легко плавится, хорошо растекается по поверхности рабочей зоны.

Есть положительные отзывы об использовании смолы елей, сосен. Ее собирают в обычной банки из жести, измельчают, насколько это возможно, а затем потихоньку растапливают на водяной бане.

Расплав нужно постоянно помешивать, убирая из него иголки и древесные частицы. Этот материал по составу максимально приближен к канифоли. Поэтому заменить ее таким способом можно без проблем.

Для пайки железа древесную смолу советуют растворить в пищевом уксусе. Обращаем внимание на то, что применять эссенцию или концентрированную уксусную кислоту нельзя.

Очень подходит для применения в качестве флюса янтарь. Совет приемлем для жителей регионов, в которых янтарь добывают. Всем остальным заменить канифоль янтарем сложно. Цена слишком высока.

Нестандартные способы

Если нет рядом канифоли для пайки, можно использовать материал для натирания смычков. Он лучше очищен. Все свойства сохранены. Стоимость замены будет ощутимой.

Сообразительные мастера, у которых есть припои с флюсом, предлагают замочить его в спирте, дождаться пока канифоль вся растворится. Времени это занимает немного.

Говорят, что таким спиртовым экстрактом заменить канифоль удается с успехом. Спиртовая составляющая постепенно улетучится. Твердый компонент соответствует требованиям, предъявляемым к флюсам.

При работе со старой аппаратурой заменить канифоль можно остатками в местах старой пайки. Нужно прикоснуться туда проводком и паяльником, сделать соединение. Этот метод приемлем для экстремальных ситуаций при не очень высоких требованиях к швам.

Кислоты со стеарином

Случается так, что рядом не оказывается ничего подходящего для замены. Тогда для удаления оксидов подойдет любая кислота, кроме концентрированной серной и азотной.

Для предотвращения окисления металла можно тщательно зачистить его и припой, затем покрыть их стеарином. Стеарин (парафин) можно взять из свечек.

Перед нанесением защитного слоя на металл стеарин нужно расплавить, не перегревая. Защитный слой исключит контакт с кислородом. Пайку следует проводить под стеариновым слоем.

Некоторые мастера, чтобы заменить канифоль, на зачищенную поверхность металла намазывают всем известный клей БФ-6. Паять при этом нужно, сильно прижимая паяльник.

Приведенные способы – это «скорая помощь» паяльщика. При неожиданных ситуациях выход всегда можно найти с помощью простых и доступных средств. Но все же для качества пайки лучше использовать специальные средства.

Припой с канифолью: несколько секретов пайки

Каждый радиолюбитель или мастер, занимающийся ремонтом самостоятельно, рано или поздно вынужден будет взять в руки паяльник и попробовать. Качество выполненных работ и даже работоспособность изделия будут напрямую зависеть от множества факторов, знать о которых обязательно нужно, прежде чем начинать работу.

Правильная работа с паяльником

Несмотря на кажущуюся простоту работы паяльником, очень желательно иметь начальные навыки качественной работы и уметь правильно использовать припой с канифолью.

Паяние производится с помощью разнообразных припоев. Так называемый припой в катушке с канифолью, пожалуй, самый популярный. При выполнении работ, связанных с пайкой, применяют припой. Количество содержащегося в нем олова и свинца — 60 и 40 % соответственно. Этот сплав плавится при 180 гр.

Что необходимо для работы с паяльником:

Нагретый припой создает достаточное внутреннее соединение с такими металлами, как медь, латунь, серебро и т. д., если выполнить следующие условия:

• Поверхности деталей должны быть зачищены от окислов.
• Деталь в месте пайки прогревают сильнее температуры плавления самого припоя.
• Во время работы место пайки требуется защитить от воздействия кислорода, для этого применяются различные флюсы. Они создают защитную пленку непосредственно над местом пайки.

Книгу о том, как паять, можно прочитать и понять, но навыки пайки можно получить только на практике.

Хитрости и секреты работы с паяльником

После того, как припой начал плавиться, им уже можно паять. Для этого нужно покрыть жало паяльника нетолстым слоем припоя, а затем хорошенько вытереть его о влажную губку. Так удаляют оставшийся от работы припой с канифолью. Не будет лишним взять в привычку протирать жало о мокрую губку каждый раз после пайки.

Перед тем как начать паять радиодеталь, ее нужно подготовить. Следует согнуть ее выводы таким образом, чтобы деталь свободно входила в предназначенные для нее отверстия.

Новички без опыта работы часто касаются места пайки кончиком жала паяльника. А нужно держать паяльник так, чтобы между ним и местом пайки площадь контакта была как можно больше, иначе то место, в котором нужно произвести пайку, нагревается недостаточно для скрепления деталей.

Как вычистить жало паяльника

При паянии часто на паяльнике появляется нагар. Его можно убрать простой водой. Если провести паяльником по влажной ткани, то окалина останется на ней, а жало станет снова чистым. Периодически нужно это проделывать во время работы с паяльником. Если ткань не помогает, можно использовать жесткую губку.

Классы паяльных жал

• Жала съемные с покрытием из никеля.
• Жала медные.

Паяльные жала первого класса обычно используют в сложных паяльниках, в которых есть возможность регулировать температуру.

Жала второго — самые распространенные.

Виды паяльных жал никелированных

• Жало в форме иглы — им паяют очень маленькие радиодетали, такие как SMD. При осуществлении ремонта телефонов такое жало незаменимо. Оно применяется на платах с высокой плотностью монтируемых деталей.
• Жало-лопаточка — применяется для осуществления выпаивания и в случаях монтажа крупных радиодеталей. Им работают с многовыводными микросхемами.
• Жало в форме капли — им удобно переносить припой с канифолью к месту паяния, что приводит к повышению качества работы.
• Жало с изогнутой формой — чаще всего им отпаивают радиодетали, находящиеся в медной оболочке, чтобы на плате не оставался лишний припой. Оно может применяться и для обычной пайки. Паяльник нагревается до температуры 290-300 С.

Работая с паяльником, необходимо всегда содержать его в идеальной чистоте. Новые паяльные жала обычно обрабатывают с помощью молотка, чтобы на его поверхности образовались мелкие зазубрины. Впоследствии их аккуратно подравнивают напильником, чтобы придать жалу наиболее правильную форму.

Затем жало следует залудить, используя припой с канифолью. То есть покрыть тонким слоем припоя, обмакнув его в канифоль.

Как охладить место пайки

Пинцет из металла, которым придерживают радиодеталь, в процессе пайки работает еще и как теплоотвод. Можно для этой цели использовать и специальный зажим «крокодил».

Секреты пайки паяльником

Для получения хорошего результата при пайке обязательно нужно правильно применять припой с канифолью и флюсом. Это легкоплавкий сплав особого металла, которым спаивают выводы деталей и провода.

• Лучший припой — это олово в чистом виде. Но такой металл стоит слишком дорого, чтобы использовать его при паянии. Поэтому при работе с радиодеталями применяют так называемые свинцово-оловянные припои.
• Свинец с оловом. По прочности пайки эти припои не хуже чистого олова. Плавятся они при температуре 170-190 градусов. Принято обозначать такие припои аббревиатурой «ПОС» — припой оловянно-свинцовый. Стоящая после этих букв в обозначении цифра значит долю олова, выраженную в процентах. Лучше пользоваться припоем «ПОС-6О».

• Флюсы — это вещества, которые обладают противоокислительными свойствами. Их применяют для предотвращения окисления места пайки. Если не применять флюс, то припой просто не прилипнет к поверхности металла.

Виды флюсов

При работе с радиодеталями применяют флюсы, в которых не содержится кислота. Например, канифоль. В магазинах продается и смычковая канифоль для смазки музыкальных инструментов. Ее вполне можно использовать и для пайки. А вот металлическую посуду паяют, используя припой без канифоли. Для ее ремонта потребуется «паяльная кислота». Это растворенный в соляной кислоте цинк. Радиодетали паять таким припоем тоже нельзя, поскольку со временем он разрушит пайку.

Если требуется произвести пайку в труднодоступных местах, то нужно иметь жидкий флюс. Его можно изготовить самостоятельно. Канифоль измельчается в порошок, всыпается в ацетон или этиловых спирт. Перемешав раствор, нужно подсыпать еще канифоль до получения густой кашицеобразной массы. На места пайки такую жидкую канифоль следует наносить кисточкой или палочкой. При этом есть нюанс — для работы с печатными платами флюс должен быть более жидким. Для труднодоступных мест можно также применять припой проволочный с канифолью, что намного удобней.

При работе с различными флюсами необходимо учитывать, что те, которые имеют в своем составе ацетон, — очень токсичны. Поэтому, работая с ними, необходимо избегать попадания паров в дыхательные пути. Паять лучше около окна, если лето, а зимой почаще проветривать помещение, в котором проводится работа. По окончании работы обязательно нужно вымыть руки с мылом в теплой воде.

Что можно использовать вместо олова при пайке?

Многие мастера считают самым доступным вариантом – применение аптечного аспирина. Обращаем внимание на то, что заменить канифоль шипучими таблетками не удастся. Они содержат наполнители (соединения натрия), которые при пайке не нужны. Поэтому применяют самый обычный простой аспирин.

Что можно продавать весной? Что можно сажать в огороде ранней весной? Что можно сажать весной? Что можно сеять в теплицу ранней весной? Что можно собирать в лесу весной? Что носить весной 2021 женщине? Что нужно для бега весной? Что нужно для ухода за смородиной весной? Что относится к неживой природе весной? Что посмотреть в Казани за 3 дня весной?

Разновидности и особенности припоев

Важно! Легкоплавкие припои до 450° С наносятся при помощи паяльника, тугоплавкие (до 1100°С) сплавляются газовой горелкой.

Во избежание порчи изделия, можно узнать, как сделать припой в домашних условиях. Существует 3 основных типа.

Большая доля припоев, используемых для пайки радиоэлектроники, изготавливается на основе олова. Вторым и обязательным компонентом является свинец. В зависимости от пропорций отличаются свойства припоя: чем больше содержания свинца, тем выше температура плавления. Для повышения прочности и температуры плавления, в припой может быть добавлен третий элемент: кадмий, сурьма.

Бессвинцовые припои — это новая разработка химиков. Такие припои изготавливаются на основе олова, но с добавлением серебра, кадмия, цинка, меди, алюминия. Все припои на основе олова отличаются высокой адгезией с металлическими поверхностями. Хорошо смываются кислотами, а также позволяют проводить работы с большим количеством металлов. Они относятся к легкоплавким и маркируются индексами ПОС.

Тугоплавкие припои имеют температуру плавления 450-1100° С. В их состав входят такие элементы: медь, серебро, магний, никель в разных соотношениях. Предназначены для соединения меди, латуни, серебра, бронзы. Маркируются Cu-Ag как ПСР, а Cu-Zn как ПМЦ. Оба типа припоев можно изготовить в самостоятельно.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

1. Выполняется стандартная подготовка контактов.
2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Как сделать припой для пайки серебра

Относительно простым способом изготовления отличается припой для пайки серебра. Сделать его можно из серебра и латуни. При этом чтобы получить качественный серебряный припой понадобится максимально чистое серебро 925 пробы.

Латунь можно взять из старых монет или других латунных изделий. Для расплавления данных компонентов понадобится достаточно высокая температура плавления, порядка 1080° С.

Кроме того, нужна будет емкость для приготовления припоя в домашних условиях. Лучше всего, если это будет небольшая чугунная чаша. Но можно использовать и другую емкость, при этом важно, чтобы она не расплавилась быстрей серебра или латуни.

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Пайка проводов без использования паяльника

Провода подвержены обрыву. Припаять провод без паяльника можно при учете нескольких рекомендаций:

1. Для начала находится место обрыва и концы зачищаются.
2. После этого провода скручиваются между собой для создания прочного соединения.
3. Место, которое подвергается обработке, следует немного разогреть. Для этого можно использовать зажигалку или другой источник тепла.
4. Припой также разогревается до пластичного состояния, после чего наносится на место соединения.

При работе с проводами крупного сечения следует размельчить припой и посыпать его на поверхность, после этого разогреть поверхность свечой или зажигалкой. В этом случае припой заполняет свободное пространство, за счет чего обеспечивается надежный контакт. При рассмотрении того, как припаять без паяльника следует учитывать тот момент, что подобным образом можно обработать только провода с диаметром 2 мм.

Пайка проводов без паяльника

Если нужно провести пайку плоского элемента, то детали предварительного лудятся. На момент пайки жила прижимается и посыпается стружкой выбранного сплава, после чего поверхность разогревается.

Как получают канифоль?

Канифоль получают из живицы − смолистого вещества (терпентин), выделяющегося при ранении тканей деревьев хвойных пород, с последующим выпариванием из сырой смолы летучих веществ, в основном, скипидара. Обычно, соотношение количества канифоли к количеству скипидара в сырой смоле 3:1.

Нужно ли резервное копирование на айфоне? Нужно ли шпаклевать ровные бетонные стены? Нужно ли согласие соседей на установку камеры? Нужно ли ставить двойные скобки? Нужно ли ставить запятую перед в том числе? Нужно ли ставить запятую после там? Нужно ли ставить запятую после только? Нужно ли учиться на категорию ВЕ? Нужно ли уведомлять центр занятости о трудоустройстве? Нужно ли включать синхронизацию гугл?

Порядок изготовления припоя

Чугунную чашу нужно смазать воском, после чего прогреть, используя газовую горелку. Приготовление припоя начинается с расплавления серебра, его понадобится порядка 3 грамм. Далее по очереди добавляется латунь, цинк и медь (1 гр). Выливать расплав припоя нужно в предварительно подготовленную изложницу. Делать это нужно быстро, поскольку расплав очень быстро остывает.

Практически также легко можно сделать и оловянный припой, который широко используется многими радиолюбителями. Для его приготовления понадобятся консервные банки и крышки. Если быть точнее, то таким образом извлекается олово из старых и ненужных вещей.

Порядок извлечения чистого олова следующий:

• Берём консервную банку и наполняем её водой, после чего кипятим воду и сливаем;
• Соединяем аккумулятор на 9 вольт и три пальчиковых батарейки. Плюс подсоединяем к банке, а минус к электродному стержню;
• Опускаем электрод в воду, таким образом, чтобы он не касался стен банки;
• Наливаем в банку раствор соды или едкий натрий.

После того, как появится реакция, на электроде можно будет обнаружить осадок в виде чистого олова. Ну а добыть свинец и того проще, для этого достаточно просто извлечь пластины из старого ненужного аккумулятора.

Соответственно, расплавив олово и свинец в определённых пропорциях, мы получим качественный и натуральный оловянно-свинцовый припой. Узнать пропорции смешивания олова со свинцом можно из таблицы выше.

Инструкция по изготовлению

Готовим припой для пайки серебра своими руками. Поскольку для расплавления тугоплавких элементов используется горелка, делаем это в гараже или мастерской. Серебряный припой состоит из 2 элементов:

• серебра в количестве 3 гр;
• латуни (медь + цинк) 1 гр.

Серебро должно быть максимально чистым – 925 пробы. В качестве латуни можно использовать бой латунных изделий, монеты. Или взять в соотношении 70% меди и 30% цинка. Двухкомпонентный сплав должен быть именно в таком соотношении, поскольку при увеличении содержания цинка уже до 40%, повышается хрупкость.

Расплавлять элементы нужно в первую очередь те, которые иметь высокую температуру плавления и добавлять остальные по уменьшению. Температура плавления меди – 1080° С, серебра – 930° С, цинка — 420° С.

Для производства домашнего припоя нам понадобится небольшая изложница и чаша, в которой мы будем плавить. Лучше всего, если это будет чугун. Прогреваем изложницу и добавляем в нее немного воска, нагреваем чашу. Если мы используем готовую латунь, то плавление начинается с серебра. Если это 3 отдельных элемента, то плавление начинаем с меди. При неполном расплавлении добавим серебро, при смешивании процесс начинает происходить быстрее. В конце добавляем цинк. Не переставая нагревать чашу с металлом, сливаем получаемый расплав в изложницу. Охлаждение расплава происходит очень быстро, за считанные секунды. После кристаллизации можно полученную заготовку охладить.

Чем можно заменить припой для пайки оловянный? Эта категория отличается высокой пластичностью и адгезией к металлической поверхности. Невысокая тугоплавкость позволяет применять припой для цветных металлов и тонких деталей. Получается смесь при смешивании олова и свинца в чистом виде. Получить сами элементы можно химическим методом, извлекая олово из консервных банок и крышек. Делаем поэтапно:

Что можно использовать вместо припоя при пайке?

Во время спаивания различных металлических материалов используются флюсы, которые помогают улучшить качество пайки, а также бороться с негативными явлениями, такими как оксидная пленка и прочее.

Одним из самых распространенных флюсов является канифоль для пайки, так как это одна из самых доступных разновидностей, которая отличается своей простотой. Она достаточно эффективно справляется со своими обязанностями. Но все равно наступают порой моменты, когда канифоли нет или она закончилась.

В таком случае следует знать, что можно использовать вместо канифоли во время этого процесса.

Канифоль является уникальным флюсом, так как она практически полностью создается из натуральных веществ.

Существуют и другие разновидности, такие как талловая канифоль, которая производятся с помощью химической обработки, но в основном она содержит природные смолы сосновых пород. Это обеспечивает нейтральную среду, которая отлично подходит для пайки радиодеталей.

Исходя из этого, выбирая чем заменить канифоль в домашних условиях, следует обращать внимание на параметры агрессивности среды. Ведь кислота для пайки может навредить заготовке.

При выборе замены нужно ориентироваться на свойства самой канифоли. К ее особенностям можно отнести низкую температуру плавления, что позволяет работать даже с паяльниками со слабой мощностью.

Материал может быстро затвердевать после расплавления, что удобно, когда требуется, чтобы он не сильно растекался после нанесения на основной материал.

Выбирая чем заменить канифоль, не стоит забывать о свойствах растекания и смачиваемости, так как они существенно повышают качество соединения. Производство самой канифоли осуществляется согласно ГОСТ 19113-84.

Чем можно заменить канифоль в домашних условиях

Данный вопрос возникает тогда, когда приходится обращаться к подручным средствам. Ведь если есть в наличии другой подходящий флюс, то можно использовать его, если его свойства не противоречат технологии спаивания. Советы мастеров, которые пользуются такими методами могут быть различными.

Ведь сюда может подойти и древесная смола, которая и является прямым аналогом канифоли. Некоторые используют аспирин, причем годится он как в таблетках, так и в порошке, главное, чтобы мог хорошо растворяться. Его концентрация должна быть достаточно сильной, чтобы достичь требуемых свойств.

Растворять его можно как в спирте, так и в воде.

Еще одним отличным вариантом, что можно использовать вместо канифоли при пайке, является канифоль для стыков. Она уступает по свойствам в пайке, но может стать отличным аналогом, за неимением другого варианта.

Также могут использоваться животные жиры, которые помогают создать пленку против образования оксидов. Еще одним веществом, чем заменить канифоль при пайке является янтарь.

Он не так часто встречается в бытовых условиях, но он может использоваться на уровне той же канифоли.

Виды заменителей

• Аспирин. Является одним из самых доступных средств, чем можно заменить канифоль, так как имеется в любой домашней аптечке. По сути – это та же кислота, только не являющаяся очень агрессивной. Растворенная в воде или спирте таблетка придет раствору нужные свойства, которые помогают бороться с оксидной пленкой. При работе издает специфические запахи, так что лучше всего обеспечить хорошее проветривание.

• Жир. При использовании жира также возникают неприятные запахи, пусть и не такие сильные. Но с ним не так удобно работать из-за его консистенции. Тем не менее, он отлично плавится и растекается, что позволяет обеспечить достаточно хорошую защиту от оксидов. К преимуществам можно отнести еще и низкую стоимость.

• Смолы. Смола с деревьев доступна, но имеет не столь высокую активность, как сама канифоль. Вещество замечательно плавится и растекается, также что может отлично подойти для лужения. Оно не агрессивно, так что может быть использовано практически для любой пайки.

• Янтарь. Весьма эффективный заменитель, свойства которого близки к самой канифоли. Но не всегда им рационально заменить канифоль для пайки, так как его стоимость выше, чем оригинального материала.

• Канифоль для инструментов. Также имеет хорошие свойства, но при этом ее стоимость заметно выше, чем той, что применяется для пайки.

Особенности применения альтернативных средств

Разобравшись, чем можно заменить канифоль для пайки, стоит остановиться на особенностях применения данных средств. При непосредственной пайке, когда уже все готово, то слишком большой разницы в использовании нет, так как заменитель наносится на рабочее место, иногда в него следует мокнуть жало паяльника, и далее все происходит по стандартной схеме. Но большая разница касается подготовки.

К примеру, жир не требует какого-либо растворения, но его нужно подготовить в специальной удобной емкости и подогреть его, если он заморожен. В то же время аспирин нужно растворить предварительно, соблюдая пропорции. Требуется, чтобы вещество полностью растворилось и не имело осадка. Янтарь и смолы также не требуют специальной подготовки и всегда готовы к взаимодействию с основным материалом.

Как припаять без паяльника: провод, плату, контакты

Для соединения различных сплавов и металлов часто применяется технология пайки. Она предусматривает использование специального оборудования, которое способно оказывать точечное тепловое воздействие. При отсутствии паяльника также может быть проведена пайка, для чего применяются специальные инструменты, к примеру, паяльник. Рассмотрим особенности подобного процесса подробнее.

Как припаять без паяльника

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
2. Тепло передается жалу, которое имеет заостренную форму.
3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Спаять гирлянду подручными средствами

Часто проблемы возникают с гирляндами, которые применяются для украшения дома или ели. Из-за применения тонких жил они часто перебиваются и требуется провести пайку. Среди особенностей этой работы отметим следующие моменты:

1. В большинстве случае проблема возникает в блоке управления, так как провода крепятся ненадежно.
2. Прорыв может возникнуть по всей длине изделия.
3. Если все источники света подключены параллельно, то выход из строя лишь одного приводит к размыканию всей цепи.

Отошедшие контакты найти довольно просто, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно следующим образом:

1. В места обрыва провода следует очистить.
2. Можно сделать небольшую скрутку, на которую наносится паста. Она будет использоваться для распределения применяемого сплава.
3. Следующий шаг заключается в расплавке припоя, для чего можно использовать зажигалку или свечу.
4. После этого место соединения изолируется при помощи трубки, которая также немного прогревается для повышения ее пластичности.

Подобная технология может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

Пайка проводов без использования паяльника

Провода подвержены обрыву. Припаять провод без паяльника можно при учете нескольких рекомендаций:

1. Для начала находится место обрыва и концы зачищаются.
2. После этого провода скручиваются между собой для создания прочного соединения.
3. Место, которое подвергается обработке, следует немного разогреть. Для этого можно использовать зажигалку или другой источник тепла.
4. Припой также разогревается до пластичного состояния, после чего наносится на место соединения.

При работе с проводами крупного сечения следует размельчить припой и посыпать его на поверхность, после этого разогреть поверхность свечой или зажигалкой.

В этом случае припой заполняет свободное пространство, за счет чего обеспечивается надежный контакт.

При рассмотрении того, как припаять без паяльника следует учитывать тот момент, что подобным образом можно обработать только провода с диаметром 2 мм.

Пайка проводов без паяльника

Если нужно провести пайку плоского элемента, то детали предварительного лудятся. На момент пайки жила прижимается и посыпается стружкой выбранного сплава, после чего поверхность разогревается.

В целом можно сказать, что процедура пайки без применения специального прибора во многом не отличается от обычной. Для этого могут понадобится следующие материалы:

1. Непосредственно припой.
2. Ограничительный элемент, который не даст металлу растекаться.

Кроме этого, нужно уделить внимание процессу зачистки обрабатываемой поверхности. Рекомендуется ее очистить от загрязнений, после чего обезжирить.

Если нужно провести обработку проводов с диметром до 3 мм, то можно обойтись без паяльника, для этого используются желоба. Изготовить их можно из алюминиевой фольги, толщина которой составляет 0,8 мм. Рекомендации по проведению пайки в домашних условиях в это случае выглядят следующим образом:

1. Снимаются изоляционные материалы.
2. Поврежденные концы следует скрутить между собой, после чего укладываются параллельно.
3. Из фольги изготавливается желоб, который будет охватывать место соединения. Он применяется для распределения припоя. Рекомендуется использовать стружку.
4. Фольгированный желоб нагревается при помощи свечи или зажигалки. В этом случае нужно быть осторожным, так как расплавленный металл может вытекать и стать причиной получения ожогов. При работ рекомендуют использовать плоскогубцы.

При необходимости припой, который вытек наружу, можно защитить наждачной бумагой. За счет применения фольги существенно повышается степень изоляции.

Пайка посуды или емкостей

Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:

1. В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
2. Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
3. Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
4. С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.

Припой ПОС-60 1мм

Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

1. Выполняется стандартная подготовка контактов.
2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выпаять микросхему?

Радиоэлектроника для начинающих

Как правило, при выпаивании обычных радиоэлементов с небольшим количеством выводов не возникает проблем. Но при демонтаже многовыводных радиоэлектронных компонентов, таких как микросхемы, строчные трансформаторы, многовыводные переменные резисторы, трудности возникают даже у тех, кто умеет аккуратно и правильно паять.

Для демонтажа многовыводных деталей необходим инструмент, с помощью которого можно легко удалить припой с места паяного контакта. Чтобы эффективно убрать припой можно воспользоваться несколькими простыми приспособлениями.

Первый и довольно распространённый способ – это использование медной оплётки. Медная оплётка представляет собой множество переплетённых между собой тонких медных жил. Как правило, продаётся в катушках по 1,5 метра длиной и шириной в несколько миллиметров (1,5…3,5мм).

Как пользоваться медной оплёткой?

Пользоваться медной оплёткой достаточно просто.

Нужно приложить медную оплётку к месту, где необходимо удалить припой и, прижав её разогретым жалом паяльника, дождаться момента, когда припой расплавиться и впитается оплёткой под действием капиллярного эффекта.

При этом будет хорошо видно, как жидкий припой впитывается медной оплёткой, а место вокруг вывода и сама печатная дорожка остаются чистыми от припоя. Использованный отрезок медной оплётки, заполненный застывшим припоем, откусывается кусачками.

Следует помнить, что оплётка оплётке рознь. Так, например, можно услышать критику качества медной оплётки, которую производят малоизвестные фирмы и похвалу продукции таких фирм, как Weller или Goot Wick. И это действительно так.

Например, я разочаровался в оплётке таких марок, как Pro'sKit или REXANT. Жилы толстые и не скручены в косичку. Работать такой оплёткой можно, но использовать при ремонте важных и дорогих узлов я бы не рискнул.

На фото – катушка медной оплётки. Маркирована весьма лаконично – SOLDER WICK. Качество весьма неплохое, но есть пустяковые недочёты. Оплётка сильно спрессована и вытянута в длину – наверняка для того, чтобы сэкономить на меди. Что же можно сделать, чтобы комфортно использовать эту медную оплётку для своих целей?

Первым делом нужно “распушить” медную оплётку так, чтобы между медными жилами было как можно больше свободного пространства.

Поскольку действие медной оплётки основывается на капиллярном эффекте, то необходимо обеспечить возможность расплавленному припою подниматься вверх по медным жилам и заполнять пространство между ними.

Для этого, естественно, нужно обеспечить свободное пространство между медными жилами.

Также не помешает пропитать оплётку жидким флюсом. Подойдёт ЛТИ-120. Флюс ослабляет поверхностное натяжение и способствует равномерному покрытию жидким припоем медных жил. Конечно, можно использовать и твёрдую, кусковую канифоль, но добиться хорошего эффекта будет труднее.

С помощью медной оплётки можно без труда удалять припойные перемычки между выводами микросхем, которые могут образоваться при монтаже многовыводного чипа на печатную плату.

Как-то раз по телевизору видел репортаж с китайского завода электроники, где монтажник удалял излишки припоя между выводами микросхемы, смачно проводя медную оплётку под жалом паяльника вдоль выводов микросхемы на плате – смотрелось очень эффектно!

Раньше медную оплётку можно было купить либо на радиорынке, либо в радиомагазине. Сейчас медную оплётку легко купить в интернете, например, на всем известном Алиэкспресс. Выходит дешевле, чем в магазинах.

Я для себя взял оплётку Goot Wick, которая считается одной из лучших. Купил сразу 5 штук разной ширины (1.5мм; 2.0мм; 2.5мм; 3мм; 3.5мм) и длиной 1,5 метра каждая. На тот момент вышло чуть больше $1 за штуку.

Позиций просто огромное количество, можно даже катушку в 20 метров купить. Вот ссылка на Goot Wick, выбирайте.

Понятно, что единственный минус использования медной оплётки для удаления припоя это то, что она является расходным материалом и может кончиться в самый неподходящий момент. Этого недостатка лишён специальный инструмент под названием десольдер.

Десольдер (Оловоотсос)

Слово десольдер происходить от английского слова desoldering – распайка, удаление припоя.

Сам по себе десольдер или по-другому оловоотсос представляет собой цилиндрическую трубку, на одной стороне которой закреплён узкий носик, а на другой поршневой механизм с ручкой и кнопкой. Внутри этого приспособления помещается жёсткая пружина, которая толкает поршень.

На фото ниже показан механический десольдер в разборе. Как видим, этот нехитрый инструмент состоит из узкого носика, полого цилиндра, пружины и поршня с фиксатором.

Как пользоваться оловоотсосом?

Для того чтобы убрать припой с места паяного контакта расплавляем припой в месте контакта с помощью паяльника. Чтобы придать расплавленному припою лучшую текучесть используем канифоль или флюс. Канифоль и флюс способствует снижению поверхностного натяжения металла и увеличивает текучесть расплавленного припоя.

Далее фиксируем поршень десольдера, нажав рычаг до щелчка. При этом поршень зафиксируется, а пружина будет находиться в сжатом состоянии. Не прекращая нагрева места, откуда нужно убрать припой подносим вплотную узкий кончик оловоотсоса к месту пайки.

Нажимаем кнопку фиксатора десольдера. При этом поршень резко переместиться за счёт сжатой пружины и создаст разряжение воздуха в цилиндре, за счёт которого и происходит втягивание расплавленного припоя внутрь цилиндра.

Поверхность печатной дорожки и вывод остаётся чистой от припоя.

Пользоваться десольдером достаточно удобно, но есть и некоторые минусы.

При частом использовании десольдера проявляется его основное отрицательное качество – загрязнение поршневого механизма кусочками припоя смешанного с канифолью. При этом смесь крошек припоя и флюса налипают на стенки цилиндра и пружину. Это мешает свободному ходу поршня в цилиндре и, естественно, затрудняет работу.

Чтобы очистить десольдер необходимо его разобрать и произвести чистку. В качестве чистящего средства можно применить, например, спрей-очиститель Degreaser. Он хорошо растворяет канифоль, которая сцепляет кусочки припоя.

Внутренние стенки полого цилиндра и носика после нанесения спрея-очистителя прочищаем щеточкой. Затем цилиндр необходимо протереть тканью, удалив остатки припоя и чистящего вещества. После этой процедуры десольдер вновь готов к работе.

Проводить чистку можно и другими средствами, например, изопропиловым спиртом (“Очиститель универсальный”). Такой продаётся в магазинах радиотоваров.

Хороший десольдер можно купить всё на том же Али. Вот ссылка на выдачу с десольдерами. Её можно отфильтровать по количеству заказов, наличию новинок или рейтингу продавца. Выбирайте, что понравится.

Десольдер пригодится там, где необходимо выпаять с платы радиодетали с выводами большого сечения. Это могут быть трансформаторы, ТДКС'ы, строчные транзисторы в кинескопных ТВ, IGBT-транзисторы в сварочных инверторах, металлические экраны и радиаторы. В общем, там, где для монтажа применяется много припоя и использовать медную оплётку нерационально.

Во времена, когда инструментов подобного десольдеру не было в широкой продаже, радиомеханики использовали резиновую грушу .

Использование сплава Розе

Кроме перечисленных приспособлений и материалов хочу посоветовать ещё один. Это – сплав Розе. Отличительным качеством этого сплава является его низкая температура плавления (около 95…1000С).

Это делает его незаменимым помощником в деле выпайки миниатюрных компонентов. Кроме того, он может пригодиться и при их повторном монтаже. Например, в том случае, когда перегрев компонента нежелателен.

Кроме сплава Розе есть ещё один низкотемпературный сплав, температура плавления которого ещё ниже, чем у Розе. Это сплав Вуда (65-720С). Наверняка, вы захотите использовать его в своей практике.

Но, хочу отметить, что сплав Вуда токсичен, так как содержит кадмий (около 10% сплава).

Поэтому применять его в повседневной работе я настоятельно не рекомендую.

Технология выпайки с помощью сплава Розе проста как дважды два. Её суть заключается в том, чтобы растворить “родной” припой более низкотемпературным сплавом.

За счёт диффузии сплав Розе растворяется в более высокотемпературном припое, с помощью которого компонент запаян на плату. Благодаря этому температура его плавления уменьшается. Сплав Розе как бы замещает “родной” припой.

При этом электронную деталь, модуль или даже блок можно легко и безопасно выпаять паяльником либо феном термовоздушной паяльной станции.

Естественно, после того, как электронный компонент демонтирован с платы, остатки припоя с контактов и жала паяльника нужно убрать медной оплёткой.

Если этого не сделать, то наличие остатков низкотемпературного сплава приведёт к деградации пайки, особенно в том случае, если электронная деталь или компонент в процессе своей работы сильно нагревается. Думаю это и так понятно, объяснять не надо.

Исключением такого правила можно считать, например, запайку микрофонного модуля на плату смартфона. Микрофонный модуль очень чувствителен к перегреву, поэтому в качестве основного припоя можно применить сплав Розе. В процессе работы микрофонный модуль не нагревается, а пайка получается достаточно качественной, чтобы аппарат проработал не один год.

К недостаткам сплава Розе можно причислить лишь то, что он довольно дорогой. Поэтому, многие поначалу избегают его использование в своей радиолюбительской практике.

Кроме того, не пытайтесь искать его в Алиэкспресс или других китайских интернет-магазинах. Дело в том, что висмут – это довольно редкий металл и его экспорт из Китая в чистом виде запрещён.

Тоже касается и сплава Вуда, содержащего кадмий, который ещё и токсичен. Его свободная пересылка ограничена.

» Радиоэлектроника для начинающих » Текущая страница

Также Вам будет интересно узнать:

Чем можно заменить припой для пайки

Паяльник — очень полезный в хозяйстве инструмент. С его помощью можно выполнить различный мелкий ремонт электроники, соединить разнообразные детали и т.д.

Однако на практике необходимость в его использовании в домашних условиях возникает сравнительно редко. Покупать инструмент ради того, чтобы использовать его от случая к случаю, не очень выгодно.

Есть отличное решение! При желании можно заменить паяльник множеством других инструментов и приспособлений, которые позволят выполнить работу не менее качественно.

Паяльник нужен для выполнения мелкого ремонта электронных приборов, но в домашних условиях он применяется редко, поэтому покупать его не рентабельно, а можно использовать его заменители.

Устройство для пайки на основе аккумулятора

Разбираясь в том, чем заменить обычный паяльник, рекомендуется в первую очередь обратить внимание именно на это приспособление. С его помощью можно будет выполнять пайку даже в наиболее труднодоступных местах без доступа к электричеству, на высоте и т.д.

Для сборки такого самодельного паяльника вам понадобится следующее:

Для сборки самодельного паяльника на основе аккумулятора, понадобится провода, карандаш, припой и аккумулятор.

1. Аккумулятор.
2. Припой с канифолью.
3. Пара проводов.
4. Карандаш с графитовым стержнем.
5. Зажим «крокодил».

По факту процесс, выполняемый с использованием такого самодельного паяльника, является не пайкой, а сваркой. Делается все следующим образом. Вы берете 2 провода и наматываете сверху пару витков припоя с канифолью внутри.

Далее вам нужно подключить любой электрод аккумулятора к спаиваемым изделиям. Второй электрод подключайте к графитному стержню карандаша. Предварительно его нужно зачистить. Далее вам нужно на долю секунды прикоснуться стержнем к припою.

Появится дуга, под воздействием высокой температуры припой моментально расплавится, что обеспечит очень надежную пайку.

Этот способ подходит для соединения проводов диаметром не более 1 мм. Если вы продержите графитовый стержень на кончике проводов немного дольше, сможете получить сварку медных проводов. Перед использованием подобного паяльника рекомендуется немного потренироваться на ненужных изделиях.

Пайка при помощи специального сплава

Пайка можно выполнить специальным сплавом из олова и свинца.

При необходимости спайки различных мелких деталей из цинка, железа и меди вы тоже можете успешно обойтись без паяльника. В данном случае вам поможет специальный сплав под названием «третник». В его состав входит порядка 62% олова, оставшаяся часть приходится на свинец. Третник позволяет выполнять надежную пайку без паяльника.

Прежде чем приступать к работе, нужно правильно подготовить поверхность спаиваемых изделий. Для этого следует сначала очистить деталь при помощи наждачки или напильника, после чего смочить всю поверхность раствором хлористого цинка.

Это удобнее делать с помощью щетки. При отсутствии хлористого цинка его можно приготовить из металлического цинка. Достаточно лишь растворить его в соляной кислоте.

Будьте осторожны при выполнении этого этапа работы, так как кислота является потенциально опасным составом.

После завершения подготовительного этапа вам нужно взять кусочек сплава и положить его на поверхность одной из соединяемых частей. Далее вам необходимо взять грелку или, в случае пайки мелких деталей, спиртовую лампу либо свечу и основательно прогреть место соединения с третником.

При необходимости спаять проволоку нужно прикоснуться полоской третника к предварительно смоченной в растворе хлористого цинка и нагретой поверхности. Сплава должно отделиться довольно большое количество.

Подождите, пока он расплывется по изделию, после чего приложите другую деталь. Тщательно прогрейте место соединения и оставьте охлаждаться.

При отсутствии цинка либо соляной кислоты поверхность можно обработать бурой или сухим нашатырем.

Электрические провода лучше всего паять с применением растворенной в спирте канифоли. Облейте место соединения водой в целях охлаждения, после чего обработайте старым напильником.

При необходимости вылудить медную либо железную деталь, смочите ее раствором хлористого цинка, после чего размажьте сплав по поверхности.

Деталь должна при этом равномерно подогреваться на пламени спиртовки либо горелки.

«Паяльник» из зажигалки и скрепки

Вместо традиционного паяльника можно использовать данное приспособление. Собирается оно из таких компонентов:

Паяльник из зажигалки и скрепки собирается с помощью отвертки и пассатижей из канцелярской скрепки автогенной зажигалки.

1. Плоской отвертки.
2. Пассатижей.
3. Автогенной зажигалки.
4. Обыкновенной скрепки.

Одно кольцо скрепки нужно разогнуть. Другой конец должен быть ровным. Закрепите скрепку в пассатижах и основательно прогрейте при помощи пламени зажигалки. По возможности рекомендуется использовать надежную зажигалку, способную обеспечивать устойчивое пламя в течение продолжительного времени.

Ваша задача — нагреть металл скрепки до нужной температуры. В данном случае под нужной температурой понимается температура плавления олова. Она сравнительно небольшая, так что много времени вы не потратите.

После того как скрепка раскалится докрасна, приложите ее горячую часть к кусочку олова и понаблюдайте за происходящим.

Теперь можете приступать непосредственно к процессу спайки. Лучше всего этот способ подходит для работы с различными микросхемами. Возьмите одну из спаиваемых деталей, плотно прижмите ее к другой и положите рядом небольшой кусочек олова. Раскалите скрепку и прикоснитесь ей к олову, чтобы оно расплавилось. При пайке микросхем нужно быть осторожным, чтобы не повредить целые части изделия.

Чтобы работа была максимально комфортной и продуктивной, скрепку необходимо постоянно поддерживать в раскаленном состоянии. Удобнее, если у вас будет помощник. Он сможет нагревать скрепку, а вы выполнять пайку.

Что можно использовать вместо флюса для пайки

Когда требуется качественная и быстрая пайка, целесообразно применять канифоль.

Кто любил в детстве паять в домашних условиях или посещал кружки радиолюбителей, обязательно имел в своем арсенале эти янтарные кусочки, но редко когда задумывался, зачем нужна канифоль.

Рассмотрим ее полезные свойства при пайке и чем можно заменить ее.

Технология и терминология

Исходным сырьем для производства канифоли является обыкновенная сосновая смола, в которую кроме канифоли входят летучие соединения скипидара.

Процесс изготовления включает в себя очищение канифоли путем выпаривания этих соединений.

Тем, кто никогда не работал паяльником, но планирует научиться паять, будет полезно узнать некоторые технические термины.

Пайка – это процесс соединения между собой двух радиотехнических деталей через нагрев.

Инструмент для пайки – это паяльник, обычно работающий от сети 220 с номинальной мощностью 40Вт.

Процесс пайки осуществляется жалом паяльника за счет того, что разогретый до высокой температуры припой схватывает две детали между собой, заполняя пространство между ними.

ГОСТ определяет припой, как металл или сплав нескольких металлов. По ГОСТ определено 26 категорий припоя в зависимости от используемого элемента.

Наиболее популярен сплав свинца и олова в различных пропорциях. Немаловажное значение в популярности играет и цена.

Припои всегда имеют более низкую температуру плавления, чем детали, которые нужно соединить.

По ГОСТ припои по температурным свойствам разделяются на мягкие, которые плавятся при температуре до 450 градусов Цельсия (выделяя подкатегории особо легкоплавких – до 145 °С и твердые с температурой плавления от 450 градусов Цельсия и выше (категории среднеплавких – до 1100°С, высокоплавких – от 1100 до 1850ºС и тугоплавких – свыше 1850).

ГОСТ разделяет припои на флюсующие и самофлюсуемые, у них различная температура плавления.

Чаще всего припои выглядят как металлическая трубочка серебристого цвета или как полый цилиндр, наполненный канифолью, которая выполняет функцию флюса.

Флюс — это состав (жидкий или твердый), который способствует лучшему контакту спаиваемых деталей и предотвращению окисления металла на рабочих поверхностях.

Требования к флюсам также определены ГОСТ, на них различная цена.

Для новичка будет более удобен припой с канифолью, в то время как опытные мастера любят паять обыкновенным припоем, выбирая флюс в зависимости от условий пайки и материала деталей.

Если будет производиться простая пайка медных деталей, то можно использовать канифоль, невысокая цена делает ее удобным расходным материалом.

Технические требования к использованию канифоли при пайке, ее состав, температура плавки и характеристики определены ГОСТ 19113-84.

Основной материал для канифоли — это сосновая живица — исходное сырье для многих видов промышленности и вспомогательный элемент при пайке.

Она представляет собой состав в виде смеси абиетиновой смоляной кислоты с несколькими другими изомерами смоляных кислот.

Не имея кристаллической структуры, она является аморфным, по внешнему виду похожим на стекло, хрупким веществом с широким диапазоном цветов от бледно-желтого до темно-коричневого.

По составу она представляет собой стекловидную, прозрачную или с включение пузырьков воздуха массу, с незначительными включениями механических примесей, массовой доли воды не более 0,2%.

Она абсолютно не растворима в воде, но легко растворяется под воздействием спирта и ацетона. Размягчение канифоли происходит при температуре не ниже 66-69ºС в зависимости от сорта.

Осваиваем пайку с канифолью

Состав канифоли для улучшения пайки изготовляется и продается как в чистом твердом виде, так и в виде жидких или вязких флюсов, цена его отличается.

Наиболее распространен спиртово-канифольный флюс (марка «СКФ»), который состоит по ГОСТ из 40-процентного канифолевого раствора и чистого этилового спирта.

Именно этот флюс с канифолью является диэлектриком, в отличие от хлоридно-аммониевого флюса. Кроме технических свойств этого флюса, важное значение играет невысокая цена.

Вместо жидкого флюса можно использовать канифоль в твердом виде, она также имеется в продаже в магазинах для радиолюбителей.

Цена одного килограмма твердой канифоли в пределах 400 — 500 рублей. Когда приобретена канифоль, имеется в наличии паяльник и обычный припой (олово), приступаем к работе.

Если вам до этого момента не приходилось паять, то сначала ознакомьтесь с видео инструкцией. Технология пайки с применением канифоли представлена на видео.

Чтобы крепко и правильно паять, придерживайтесь следующей последовательности.

Подготовка паяльника – лужение. Оно включает в себя зачистку жала паяльника напильников и последующее покрытие тонким слоем припоя.

Разогрейте жало и наберите на него небольшое количество канифоли, затем сразу же соедините с припоем. Как видно на видео, припой не прилипает к жалу, а нам нужно добиться его равномерного покрытия припоем.

Поэтому прикладываем жало к натуральной доске (лучше всего подойдет сосновая, но можно использовать любую) на непродолжительное время. Повторяем последовательность.

После нескольких циклов мы добьемся нужного результата.Подготовка спаиваемых поверхностей.

Залудим провод, для этого очистим его от изоляционного слоя, но ровно настолько, сколько места нам нужно для пайки.

Если оголена бóльшая поверхность провода, чем требуется для пайки, то это, конечно, удобно новичку, именно это – причина, из-за которой происходят замыкания и возгорания схемы.

Обычно чистый медный провод можно залудить после одного цикла «канифоль-припой».

Опустим провод в канифоль, приложим горячее жало к верху оголенной поверхности и поднимем проводок.

Канифолевая масса задымится и обтечет провод, после чего нам остается покрыть место пайки оловом. Для этого набираем горячим жалом олово из припоя и переносим на провод.

Если провод из медно-желтого стал серебристым, то он считается правильно залуженным. Когда нужно соединить пайкой два провода, оба нужно залудить таким же образом.

Рассмотрим, как подготовить для пайки медную деталь, к которой нужно припаять провод. Опускаем разогретое жало в канифоль и сразу же в припой.

Теперь у нас на кончике жала канифолево-оловянная смесь. Ее нужно качественно растереть по поверхности детали в месте пайки.

Лужение произведено правильно, если место, где будет производится пайка, стало серебристым.

Вместо твердой канифоли можно использовать любой флюс.

Для того чтобы правильно спаять залуженные детали, соединим их между собой, разогретым паяльником наберем олово (его можно заменить на любой другой чистый припой), покроем стык деталей горячим составом.

Если не удалось обогатить место соединения деталей сразу, то можно еще раз прикоснуться паяльником с оловом.

Если замечаете, что обволакивание происходит плохо, то добавляйте канифоли столько, сколько будет требоваться, но небольшими порциями.

Рассмотрим, как правильно отпаять детали. Разогреваем жало и прикладываем его к месту пайки. Это расплавит припой и детали легко отделятся друг от друга.

Теперь окуните кисточку в растворитель и уберите оставшийся флюс с канифолью с поверхности деталей.

Секреты пайки с канифолью

Никакой сложности в паяльных работах нет, но, как и в любом виде работ необходимо освоить азы и провести ряд тренировочных паек.

Если вам не доводилось раньше работать паяльником, то попробуйте спайку медных проволок с применением обыкновенного припоя и использованием канифоли.

Свободный доступ к деталям со всех сторон, возможность достаточно плотно совместить их – хорошие условия для выработки навыков пайки, а использование канифоли отдельно обучит дозировать требуемое ее количество.

Обратите внимание на следующие моменты:

• Чистота контактов для лужения перед пайкой должна быть обеспечена должным образом, это цена крепкой пайки. После чистки соединяемых поверхностей с помощью ножа, пройдитесь по ним наждачной бумагой. Цель – сделать металлические поверхности деталей более яркими, а, значит, очищенными от окислителей меди;
• Готовьте столько поверхности, сколько вам потребуется для пайки с канифолью. Если первый раз получилось залудить большую поверхность, чем требуется, переделайте, взяв новые проводки;
• Если не хватило припоя или флюса, оставьте пайку застывать. Когда вы пытаетесь растереть горячий состав по поверхности, вы нарушаете пайку, из-за чего возникнут трещины. Лучше дождаться полного остывания и паять оставшиеся поверхности, используя новый состав.

Мы рассмотрели, как правильно нужно работать паяльником, для чего можно и нужно использовать флюсы и канифоль, выделили несколько моментов, помогающих научится лучше паять и показали видео инструкцию по работе с паяльником.

Теперь вы легко можете освоить пайку с канифолью в домашних условиях.

Чем заменить припой в домашних условиях

Хорошей заменой паяльной кислоте будет жир паяльный, так же можно использовать пасту ВК 10, флюс — пасту с канифолью, если нет возможности приобрести данные составы в магазине, а паять необходимо срочно, по можно использовать таблетку аспирина (российская ацетилсалициловая кислота). Импортным аспирином не пробовал. Место пайки периодически натирают таблеткой, она немного крошиться и при пайке плавится и хорошо снимает окислы, жировые и другие пленки в месте пайки.

Так же можно воспользоваться лимонной кислотой или уксусной эссенцией.

И конечно необходимо иметь опыт работы с паяльником и производством пайки. Место работы должно хорошо проветриваться, ни в коем случае не вдыхать выделяющиеся пары и дым от пайки.

Место пайки надо потом промыть. Хорошо использовать этиловый спирт и зубную щетку.

Вместо паяльной кислоты можно использовать бытовые вещества например:

• Сильные моющие средства, как правило для унитазов;
• Аспирин (таблетки);
• Канифоль со спиртом (получится самодельная кислота, аналог той что можно купить);
• Можно попробовать концентрат уксусной кислоты.

Ведь цель кислоты удалять пленку которая защищает металл от естественного процесса коррозии. Важно знать, если для одного металла флюс «сработал» — это не означает, что другой он облудит без проблем.

Еще важно промывать спаиваемые детали в конце работы, так как процесс окисления продолжается и кислота может «съесть» соединение.

Что использовать в качестве припоя

Многим кто занимается пайкой, известны рецепты самодельного припоя. В качестве сырья можно использовать не только металлический бой, но и пальчиковые батарейки, различные детали из приборов, а также, монеты.

В качестве сырья для изготовления припоя в домашних условиях отлично подходят лампочки и ненужная техника, чистый свинец, который имеется в аккумуляторах. Основными же компонентами легкоплавкого припоя являются олово и свинец.

При этом, чем больше будет в припое свинца, тем выше будет его температура плавления. Чтобы повысить прочность припоя используют разные компоненты, в основном сурьму и кадмий.

Существуют и так называемые бессвинцовые припои. Основным компонентом здесь выступает олово с добавлением цинка, алюминия, серебра и меди. Все бессвинцовые припои имеют хорошую адгезию с металлом, они не подвержены коррозии.

Как сделать припой для пайки серебра

Относительно простым способом изготовления отличается припой для пайки серебра. Сделать его можно из серебра и латуни. При этом чтобы получить качественный серебряный припой понадобится максимально чистое серебро 925 пробы.

Латунь можно взять из старых монет или других латунных изделий. Для расплавления данных компонентов понадобится достаточно высокая температура плавления, порядка 1080° С.

Кроме того, нужна будет емкость для приготовления припоя в домашних условиях. Лучше всего, если это будет небольшая чугунная чаша. Но можно использовать и другую емкость, при этом важно, чтобы она не расплавилась быстрей серебра или латуни.

Порядок изготовления припоя

Чугунную чашу нужно смазать воском, после чего прогреть, используя газовую горелку. Приготовление припоя начинается с расплавления серебра, его понадобится порядка 3 грамм. Далее по очереди добавляется латунь, цинк и медь (1 гр). Выливать расплав припоя нужно в предварительно подготовленную изложницу. Делать это нужно быстро, поскольку расплав очень быстро остывает.

Практически также легко можно сделать и оловянный припой, который широко используется многими радиолюбителями. Для его приготовления понадобятся консервные банки и крышки. Если быть точнее, то таким образом извлекается олово из старых и ненужных вещей.

Порядок извлечения чистого олова следующий:

• Берём консервную банку и наполняем её водой, после чего кипятим воду и сливаем;
• Соединяем аккумулятор на 9 вольт и три пальчиковых батарейки. Плюс подсоединяем к банке, а минус к электродному стержню;
• Опускаем электрод в воду, таким образом, чтобы он не касался стен банки;
• Наливаем в банку раствор соды или едкий натрий.

После того, как появится реакция, на электроде можно будет обнаружить осадок в виде чистого олова. Ну а добыть свинец и того проще, для этого достаточно просто извлечь пластины из старого ненужного аккумулятора.

Соответственно, расплавив олово и свинец в определённых пропорциях, мы получим качественный и натуральный оловянно-свинцовый припой. Узнать пропорции смешивания олова со свинцом можно из таблицы выше.

15 рецептов припоев для пайки

Припои для паяния металлов подразделяют на твердые (тугоплавкие и высокопрочные — температура плавления выше 500 град. С) и мягкие (легкоплавкие, обладающие меньшей прочностью, — температура плавления ниже 500 град. С).

Согласно принятой системе обозначений, большинство припоев маркируют ПОС (припой оловянно-свинцовый), однако во многие марки припоев могут входить и другие компоненты (сурьма, кадмий, висмут и др.). Свинец в припое обеспечивает хорошую текучесть в расплавленном состоянии, сурьма повышает твердость, кадмий и висмут понижают температуру плавления. Существуют также припой оловянно-цинковые, оловянно-серебряные и свинцово-серебряные.

Таблица 1 Характеристики припоев, наиболее употребимых для домашних работ.

Приготавливая самостоятельно какой-либо припой, сначала расплавляют наиболее тугоплавкий компонент, потом добавляют компонент со средней температурой плавления, а под конец в расплав вносят висмут, кадмий или ртуть — наиболее легкоплавкие компоненты.

Таблица 2 Составы припоев для паяния алюминия

Что можно использовать вместо припоя при пайке

Во время спаивания различных металлических материалов используются флюсы, которые помогают улучшить качество пайки, а также бороться с негативными явлениями, такими как оксидная пленка и прочее. Одним из самых распространенных флюсов является канифоль для пайки, так как это одна из самых доступных разновидностей, которая отличается своей простотой. Она достаточно эффективно справляется со своими обязанностями. Но все равно наступают порой моменты, когда канифоли нет или она закончилась. В таком случае следует знать, что можно использовать вместо канифоли во время этого процесса.

Канифоль является уникальным флюсом, так как она практически полностью создается из натуральных веществ. Существуют и другие разновидности, такие как талловая канифоль, которая производятся с помощью химической обработки, но в основном она содержит природные смолы сосновых пород. Это обеспечивает нейтральную среду, которая отлично подходит для пайки радиодеталей. Исходя из этого, выбирая чем заменить канифоль в домашних условиях, следует обращать внимание на параметры агрессивности среды. Ведь кислота для пайки может навредить заготовке.

При выборе замены нужно ориентироваться на свойства самой канифоли. К ее особенностям можно отнести низкую температуру плавления, что позволяет работать даже с паяльниками со слабой мощностью. Материал может быстро затвердевать после расплавления, что удобно, когда требуется, чтобы он не сильно растекался после нанесения на основной материал. Выбирая чем заменить канифоль, не стоит забывать о свойствах растекания и смачиваемости, так как они существенно повышают качество соединения. Производство самой канифоли осуществляется согласно ГОСТ 19113-84.

Чем можно заменить канифоль в домашних условиях

Данный вопрос возникает тогда, когда приходится обращаться к подручным средствам. Ведь если есть в наличии другой подходящий флюс, то можно использовать его, если его свойства не противоречат технологии спаивания. Советы мастеров, которые пользуются такими методами могут быть различными. Ведь сюда может подойти и древесная смола, которая и является прямым аналогом канифоли. Некоторые используют аспирин, причем годится он как в таблетках, так и в порошке, главное, чтобы мог хорошо растворяться. Его концентрация должна быть достаточно сильной, чтобы достичь требуемых свойств. Растворять его можно как в спирте, так и в воде.

Еще одним отличным вариантом, что можно использовать вместо канифоли при пайке, является канифоль для стыков. Она уступает по свойствам в пайке, но может стать отличным аналогом, за неимением другого варианта. Также могут использоваться животные жиры, которые помогают создать пленку против образования оксидов. Еще одним веществом, чем заменить канифоль при пайке является янтарь. Он не так часто встречается в бытовых условиях, но он может использоваться на уровне той же канифоли.

Виды заменителей

• Аспирин. Является одним из самых доступных средств, чем можно заменить канифоль, так как имеется в любой домашней аптечке. По сути – это та же кислота, только не являющаяся очень агрессивной. Растворенная в воде или спирте таблетка придет раствору нужные свойства, которые помогают бороться с оксидной пленкой. При работе издает специфические запахи, так что лучше всего обеспечить хорошее проветривание.

• Жир. При использовании жира также возникают неприятные запахи, пусть и не такие сильные. Но с ним не так удобно работать из-за его консистенции. Тем не менее, он отлично плавится и растекается, что позволяет обеспечить достаточно хорошую защиту от оксидов. К преимуществам можно отнести еще и низкую стоимость.

• Смолы. Смола с деревьев доступна, но имеет не столь высокую активность, как сама канифоль. Вещество замечательно плавится и растекается, также что может отлично подойти для лужения. Оно не агрессивно, так что может быть использовано практически для любой пайки.

• Янтарь. Весьма эффективный заменитель, свойства которого близки к самой канифоли. Но не всегда им рационально заменить канифоль для пайки, так как его стоимость выше, чем оригинального материала.

• Канифоль для инструментов. Также имеет хорошие свойства, но при этом ее стоимость заметно выше, чем той, что применяется для пайки.

Особенности применения альтернативных средств

Разобравшись, чем можно заменить канифоль для пайки, стоит остановиться на особенностях применения данных средств. При непосредственной пайке, когда уже все готово, то слишком большой разницы в использовании нет, так как заменитель наносится на рабочее место, иногда в него следует мокнуть жало паяльника, и далее все происходит по стандартной схеме. Но большая разница касается подготовки. К примеру, жир не требует какого-либо растворения, но его нужно подготовить в специальной удобной емкости и подогреть его, если он заморожен. В то же время аспирин нужно растворить предварительно, соблюдая пропорции. Требуется, чтобы вещество полностью растворилось и не имело осадка. Янтарь и смолы также не требуют специальной подготовки и всегда готовы к взаимодействию с основным материалом.

Выводы

Из всего этого можно сделать вывод, что можно использовать вместо канифоли и кислоты совершенно различные подручные средства, которые смогут обеспечить должный уровень защиты. Для этого лишь требуется, чтобы они обладали соответствующими свойствами и могли хорошо расплавляться. В то же время, практически все из них уступают по свойствами и удобству использования канифоли, так что могут годиться только как запасной вариант в экстренных случаях. Именно по этой причине в промышленных масштабах такие вещества не используются. Далеко не все из них также хорошо улучшают качество пайки, а некоторые издают специфические запахи, так что паять ми постоянно будет не комфортно. С помощью таких флюсов сложно спаиваемые детали, как правило, не паяются.

При необходимости в соединении нескольких деталей между собой пайка — наиболее распространенный вариант решения задачи. Для того чтобы запаять что-либо, в первую очередь, казалось бы, необходим сам паяльник. Однако это не совсем верно, и если дома отсутствует этот инструмент, то знание о том, как припаять без паяльника, очень пригодится в быту.

Лужение без паяльника

Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:

1. Удалить изоляцию с концов проводов (приблизительно двадцать миллиметров).
2. Разогреть емкость, в которой хранится припой с канифолью, пока смесь не расплавится. В роли нагревателя вместо паяльника можно применить зажигалку, свечку, плиту или иной источник огня.
3. Погрузить оголенную часть проводов в расплавившийся флюс так, чтобы он распространился по всей поверхности.
4. Поместить обработанную часть проводов в припой на несколько секунд.
5. Извлечь провода из припоя. Быстрым движением удалить с них излишки тряпкой. Таким образом, на той части проводов, которая прошла через процесс, должен остаться небольшой и ровный слой припоя.

Если необходимо произвести лужение плоского участка детали:

1. Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
2. Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
3. Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
4. Убрать тряпкой излишек массы.

Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

Процесс пайки

Той массы припоя, что окажется в залуженном слое, может оказаться недостаточно для того, чтобы провести надежное соединение крупных проводов. Стоит насыпать тертый припой на верхнюю часть скрученного участка. Далее нагревать, пока припой не оплавится и не заполнит собой прорехи в скрутке.

В случае возникновения необходимости спаять провод с плоской поверхностью как участок поверхности, так и конец провода предварительно проходят лужение. Теперь зажимается конец провода и участок детали, а сверху насыпается тертый припой.

После этого снизу подносится источник огня, детали нагреваются, плавится припой и происходит пайка.

Использование желоба

Провода, имеющие диаметр до трех миллиметров, можно запаять с желобком, который используется вместо паяльника. Желоб производится из тонкой алюминиевой фольги. Сама пайка осуществляется следующим образом:

1. На тридцатимиллиметровой длине с концов проводов снимается изоляция.
2. Голые концы кладутся параллельно или перекручиваются друг с другом.
3. От куска фольги отрезается короткая полоска, ширина которой будет равна ширине соединяемого участка.
4. Полоска фольги деформируется в желобок, который охватывает провода, стоящие на стыке друг с другом.
5. В желобок засыпаются мелкая канифоль с припоем.
6. Для того чтобы припой с канифолью не высыпались наружу, фольга одним своим концом оборачивает участок, в котором планируется соединение.
7. Место, которое покрывает фольга, нагревается источником огня до того момента, пока припой не расплавится.
8. Когда расплавленная масса затвердеет, с участка снимается фольга.
9. При необходимости излишки припоя удаляются наждачкой.

Как заделать отверстие

Временами появляется нужда в запаивании маленького отверстия в какой-нибудь емкости (в ведре, тазу или кастрюле). Если дыра не больше семи миллиметров в диаметре, то залатать ее можно без использования паяльника. Понадобится ПОС-60. Производимые действия:

1. Участок, окружающий дыру внутри емкости со всей тщательностью обработать шкуркой, дабы придать отверстию форму конуса.
2. Обработать участок паяльной или соляной кислотой.
3. В нижнюю часть отверстия кладется тонкая пластинка небольшого размера, дабы не произошло потери припоя.
4. Во внутренней части емкости в дыру засыпаются канифоль и припой в измельченном состоянии.
5. При помощи источника огня происходит плавление припоя.
6. Расплавленный припой застывает и заделывает дыру.

При необходимости заделать емкость из алюминия надо приготовить особый припой заранее. Он может представлять собой одну из следующих смесей: цинк с оловом в соотношении ¼; висмут с оловом 1/30; алюминий с оловом 1/99. Эти сплавы производятся исключительно путем смешивания при высоких температурах.

Паста своими руками

В качестве припоя хорошо подходит собственноручно изготовленная паяльная паста. Для пайки без паяльника такое средство может оказаться незаменимым. Для ее получения производятся следующие манипуляции:

1. Концентрированная соляная кислота 32мл заливается в эмалированную емкость и перемешивается с водой 12мл.
2. В получившуюся смесь идет добавление цинка 8.1г.
3. Когда цинк растворяется, в емкость добавляется олово 7.8г.
4. После того как закончится химическая реакция, из емкости выпаривается вода — до того момента, пока смесь не примет форму пасты.
5. Паста перекладывается в емкость из фарфора.
6. В нее добавляются с предварительным разогревом и смешиванием: олово 14.8г; свинец 7.4г; сухой нашатырь 7.5г; глицерин 10мл; цинк в форме порошка 29.6г; канифоль 9.4г.

Сам процесс пайки с такой пастой не слишком отличается от варианта с обычным припоем. Для начала зачищается участок, который необходимо запаять, потом на него при помощи кисточки мажется паста. Происходит нагрев этого участка до того момента, пока паста не расплавится.

В случаях работы с тончайшими медными проводами или мелкими радиодеталями состав можно использовать несколько иной: свинцовый порошок 7.4г; цинк в виде пыли 73.8г; канифоль 4 г; порошкообразное олово 14.8г. Состояние пасты смеси придается при помощи смешивания всего этого с глицерином или раствором диэтилового эфира 10мл, в которой будет 10 г канифоли.

Иная альтернатива

Общий механизм запаивания двух металлов выглядит примерно так: детали, которые надо соединить, прижимают друг к другу вплотную, потом происходит обработка флюсом и припоем зоны паяния. Зона пайки должна быть разогрета так, чтобы температуры хватило для плавления припоя и попадания его в участок между соединяемыми деталями. Сплав необходимо удерживать в участке до его полного затвердения. Весь этот процесс довольно прост как с паяльником, так и без него. В последнем случае главное — это найти альтернативный источник нагревания, для которого не понадобится электроэнергия.

Для запайки обыкновенного провода или простейших деталей в отсутствии паяльника есть возможность заменить его другими бытовыми инструментами, один из которых точно окажется под рукой у мастера:

Понадобится источник огня, в качестве которого хорошо подойдет лампа на спирте или спиртовка.

Кустарный паяльник

В условиях отсутствия электричества имеется возможность изготовить паяльник своими руками. Для его работы электричество не понадобится вовсе. Сначала понадобится десятисантиметровый медный провод или стержень диаметром пять миллиметров. После необходимо найти ручку для будущего паяльника. Для нее подойдет ветка дерева, которой можно придать необходимую закругленную форму. Один конец провода крепится к этой ручке, а другому придается форма отвертки путем стачивания.

Сам паяльник уже готов, а нагревается он от любого источника открытого пламени. Процесс паяния таким самодельным инструментом практически ничем не отличается от обычного паяльника, использующего электричество. Важно только найти для него термоустойчивую подставку, в которой будет располагаться прибор во время его нагревания.

Канифоль с припоем должны располагаться в плоской емкости, а процесс паяния деталей или проводов лучше всего проводить в доступной близости к источнику нагревания паяльника.

Общие советы

Неважно, самодельный паяльник или нет. Сам процесс пайки представляет собой соединение расплавленным металлом двух других металлических элементов. Соединяющий металл, который называется припоем, должен расплавиться, схватиться с поверхностью деталей и заполнить собой пространство, разделяющее эти детали.

Обычные припои реализуются в форме смотанной проволоки двухмиллиметрового диаметра. Сплав, который используется в качестве припоя, может иметь разное содержание олова. Чем больше содержится его в сплаве припоя, тем более низкая будет температура плавления. Таким образом, марка припоя ПОС40 означает 40-процентное содержание в ней олова.

Плавление ее происходит при температуре в двести тридцать градусов по Цельсию, а марка ПОС60, соответственно, содержит шестьдесят процентов олова от общей массы и плавится при ста восьмидесяти градусах.

Если в сплав свинца и олова добавить висмут, то это еще сильнее уменьшит температуру плавления, что и происходит при применении марки припоя ПОСВ33, которая плавится при ста тридцати градусах. В случае запайки алюминия необходимы особые составы припоя, которые плавятся при температуре свыше четырехсот градусов по Цельсию.

Паяние не получится произвести без очищения от окисной пленки поверхности зоны соединения детали. Дабы произвести очистку, понадобится задействовать флюс (вещество, которое не позволяет окисной пленке образоваться во время процесса паяния). Канифоль, как правило, используется в качестве флюса, если необходимо соединить провода или детали из меди. Очистить поверхности деталей можно, используя паяльную или иные кислоты (к примеру, в случае пайки алюминия подойдет ортофосфорная кислота).

Современные ПОСы в виде проволок содержат канифоль. Это дает возможность производить запайку меди без задействования дополнительного флюса. Канифоль не поможет, если требуется произвести пайку оцинкованных или стальных изделий. В этой ситуации понадобится паяльная кислота. Для соединения друг с другом элементов из стали или нихрома можно воспользоваться аспирином в качестве флюса.

Починка наушников

Далеко не все в наши дни имеют дома паяльник, чего не скажешь о наушниках, а последние имеют свойство часто выходить из строя. Для того чтобы поправить положение, понадобится работающий разъем от других наушников с проводом или AUX-кабель, а также обыкновенные зажигалка, нож и скотч. Как починить наушники без паяльника:

1. Сперва перерезать кабель AUX примерно в пяти сантиметрах от его начала.
2. Снять оплетку.
3. Счистить капрон и лак, которыми покрыты провода.
4. Перерезать провод наушников примерно в трех сантиметрах от начала (можно и выше), так как провода в наушниках ломаются ненамного выше места соединения.
5. Скрутить вместе три провода AUX с проводами наушников.
6. Произвести изоляцию каждой скрутки отдельно. В этом поможет скотч.
7. Перемотать скотчем все скрутки вместе в несколько слоев.

Процесс починки наушников завершен. После всего следует проверить их на работоспособность. Все это занимает минут пятнадцать, но можно и быстрее, в зависимости от навыка. В этом примере ясно показано, что для соединения двух проводов использовать паяльник вовсе не обязательно.

Обязательным компонентом, участвующим в процессе пайки, является флюс. Таковым его сделали следующие свойства:

• способность растворить на поверхности металла оксидную пленку и удалить ее вместе с загрязнениями из рабочей зоны;
• явное ускорение процесса с одновременной защитой места пайки от окисления;
• возможность получения более качественного соединения из-за улучшения растекаемости припоя.

Самым востребованным флюсом, в производственных масштабах и в любительских мастерских, является канифоль – светло-желтая стеклообразная смола.

• малый удельный вес и низкая температура плавления;
• способность полностью расплавляться и не «вытекать» с места проведения работ;
• при температуре, когда припой еще не плавится, канифоль уже растворяет вредные окислы;
• равномерное покрытие места пайки (надежная защита на все время рабочего процесса от окисления);
• являясь нейтральной, она не соединяется с металлами и самим припоем;
• при пайке продукты разложения и окислы канифоли легко вытесняются припоем;
• легкое удаление оставшихся излишков после окончания работы.

При срочной необходимости выполнить пайку в отсутствии канифоли приходится решать вопрос замены флюса на подручные материалы. На вариантах замены, подсказанных практикующими мастерами, остановимся подробнее.

Заменители канифоли

1. Аспирин. Самый доступный вариант, так как любая аптечка укомплектована этим средством. Для хорошей пайки желательно получить сильно концентрированный раствор (на воде или спирте) ацетилсалициловой кислоты. Правда, пайка сопровождается выделением неприятного сильного запаха, так что следует предусмотреть хорошую вентиляцию или проветривание.

2. Жир. Доступное и дешевое средство. Неудобства возникают из-за консистенции и не совсем приятного запаха. Но это компенсируется хорошей способностью плавиться и растекаться в месте пайки.

3. Смола. Для работы можно применять смолу с деревьев (основа канифоли – смола деревьев хвойных пород). Неагрессивное вещество, которое отлично плавится и хорошо растекается, подходит для многих видов пайки и для лужения.

4. Янтарь. Эффективный, хотя довольно экзотический и дорогой, заменитель канифоли с очень близкими к ней характеристиками.

5. Канифоль для инструментов. Прямое ее назначение – натирание смычков струнных музыкальных инструментов. Обладает хорошими свойствами, но значительно дороже оригинальной канифоли для пайки.

Список основных заменителей канифоли составлен. При выполнении работ по пайке схема их использования стандартная. Разница лишь на подготовительном этапе: жир необходимо разогреть или растопить; аспирин нужно растворить без остаточного осадка и с соблюдением пропорций. Смола, янтарь и смычковая канифоль какой-либо подготовки не требуют.

Выводы

Для тугоплавких и сложных для пайки материалов заменители классической канифоли не подойдут. В других ситуациях, при отсутствии канифоли или кислоты, их помощь становится желанной и своевременной. Вышесказанное не касается операций по пайке в производственных процессах, основанных на соблюдении технологии. Для пайки в домашних условиях эти подручные средства уместны. Выполняя работы с их использованием нужно понимать, что качество пайки снижается, и быть готовым к дополнительным подготовительным операциям и неудобствам.

Чем заменить припой

Иногда так случается, что необходимо найти способ, чем заменить припой для пайки, поскольку обычной канифоли дома не оказалось. В домашних условиях можно использовать множество довольно актуальных вариантов, некоторые более доступны, другие наоборот найти будет сложнее.

Слабый эффект обеспечивает даже уксусная и лимонная кислоты, поэтому их можно также применять для пайки.
