Какой двигатель используется на обычном дорожном велосипеде

Как сделать велосипед с мотором?

Не многие из современных спортсменов вспоминают, что в деревнях и малых городах СССР был целый культ самодельных мотороллеров. Из сравнительно доступных «уралов» и «туристов» путем установки мотора для велосипеда создавались настоящие произведения инженерного искусства.

Новый виток развития рынка на рубеже 80-х – 90-х годов прошлого века подстегнул и рынок моторов для них. Сейчас велосипедистам доступны несколько типов моторов и даже полноценные моторизованные велосипеды, продающиеся в сборе.

Зачем они нужны

Для начала – зачем вообще устанавливать двигатель?

Первое – это, конечно, скорость. С хорошим двигателем велосипед может развивать скорость в 40-50 км/ч без участия велосипедиста. Это интересно и при прогулке в выходной день, и в дороге с работы и на работу, когда надо добраться быстро, недорого, а ещё, желательно, и не потным. Некоторые даже специально едут на работу с помощью велосипедного двигателя, а возвращаются домой, крутя педали в своё удовольствие.

Второе – это экономия сил. Далеко не все используют велосипед как тренажёр экстремальной выносливости. Хочется и просто покататься в своё удовольствие, а иной раз это не так просто сделать, когда ландшафт состоит из перепадов, буераков и холмов с затяжными подъёмами. Чтобы скомпенсировать недружелюбную к плохой спортивной подготовке среду, очень приятно использовать двигатель.

Третье – вполне условное – это страсть современных райдеров к прогрессу и уникальности. Давно прошли описанные в начале статьи времена самодельных мопедов в каждом дворе, и иметь моторизированный байк, да ещё и собранный своими руками – это очень и очень круто.

Правовые тонкости

Кстати, добавление вело мотора резко усложняет жизнь райдера с правовой точки зрения. Конечно, и на обычном велосипеде мы являемся полноценными участниками дорожного движения и несём ответственность за наше поведение на дороге. С приобретением же дополнительного к мускульной силе источника работы велосипед становится транспортным средством. Нужны ли права для вождения транспортного средства? Да, нужны. Это нововведение 2014 года.

Права категории «М» достаточно доступны. Как минимум, ими «по умолчанию» обладают все сдавшие на категорию «Б». Отдельно же вождению мотоциклов, мопедов и мотороллеров обучают редко, хотя доступ к сдаче экзаменов на эту категорию доступен на 2 года раньше. В практике же большинство просто игнорирует эту букву закона и не имеет особых проблем. Сотрудники ДПС редко связываются с манёвренными целями, только в том случае, если за рулём совсем юный водитель.

Последствия различных нарушений:

• За вождение без прав – 800 р. штрафа и запрещение управлением (практика применения до конца не ясна – то ли байк отбирают, то ли несуществующие номера снимают).
• При участии в ДТП – персональная ответственность, так как ОСАГО на велосипед явно не оформлялось.

История и современность

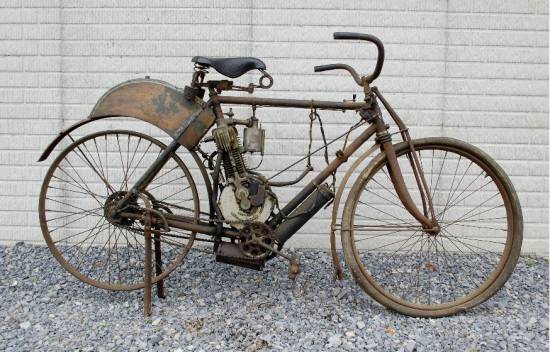

Как уже было рассказано, изначально моторы на велосипеды устанавливались исключительно кустарно – брались движки от различных лодок, мотоблоков и просто станков, изготавливался привод и транспортное средство было готово.

Со временем промышленность пошла навстречу народным умельцам, и советские заводы, кроме выпуска готовых мотороллеров «Рига», начали выпускать отдельные двигатели, которые устанавливались самостоятельно на произвольную технику.

Наиболее популярные и известные моторы для велосипедов – это серия «Д» от завода «Красный Октябрь» из Ленинграда. Некоторые умельцы на соревнованиях разгонялись до 100 км/ч на изделиях с данным движком. Многие отмечают, что качество советских моторов было нестабильным. Всё слишком зависело от смены, партии, даты изготовления и, конечно же, технических навыков пользователя. Серия «Д» изначально предназначалась для кружков юных техников, и использование этих комплектующих требовало подготовки.

Ещё одним историческим мотором можно признать «Комету». Данный двигатель производился как комплектующее для очень широкого ассортимента техники. На базе «Кометы» изготавливались бензопилы, мотоблоки, мотороллеры и, конечно же, мотовелосипеды. Почти 2 «лошадки», малый вес и универсальность принесли этому двигателю для велосипеда славу.

За границей всегда было большое разнообразие моделей, которые в итоге пришли и к нам. Сейчас наиболее популярными являются моторы от Honda. Они стали де-факто стандартом как на лодках, так и на моторизированных велосипедах.

Типы моторов

Для столь миниатюрной и хрупкой техники годятся всего несколько типов моторов, поэтому о них рассказывать долго не получится. Можно подвесить движок на раму или поставить на багажник – это не так важно, главное, на каком топливе будет работать новое «сердце» велосипеда.

Бензиновый

До недавнего времени бензиновый мотор был первым, о чём стоило задумываться, механизируя свой велосипед. Как уже было рассказано, история использования бензиновых моторов на велосипедах насчитывает более полувека. Использовались не только серийные двигатели для велосипедов, но и различная экзотик, например, двигатели от триммеров и бензопил.

Для движения байка хватает минимальной, по меркам бензиновых двигателей, силы. Обычно это 1-2 л.с. Соответственно, объём движка начинается с 50 кубических сантиметров. Различают одноцилиндровые (большинство советских моделей, снятые с техники моторы) и двуцилиндровые двигатели. С разницей в мощности в 1,5-2 раза, вторые обычно устанавливаются, когда к моторизации подходят серьёзно. Обычно, конечно, это импортные движки, например, Honda.

Современный мотор Комета

Обычно бензомотор максимально прост, и используются двухтактные механизмы, которые заправляются смесью бензина с маслом и не требуют особого ухода. Комета, Д-5 и Д-6 и их китайские клоны F50 и F80 – двухтактники. Кроме того, они проще заводятся и могут быть съёмными. 4-х тактный мотор – это редкость на байке, более сложный механизм более экономичен, но «подхватистость» у него ниже, а ремонт, вес и стоимость – много дороже.

Электрический

Электровелосипеды резко обогнали бензиновые в последние годы. Здесь «сыграли» сразу несколько факторов:

1. Удешевление электродвигателей вследствие унификации производства в Китае.
2. Изобретения в сфере аккумуляторов, которые стали намного легче и вместительней.
3. Усложнение конструкции байков до того уровня, что электродвигатель становится приемлемым аксессуаром.

Электрический мотор на велосипед проще в установке и обслуживании, но инженеры пошли дальше, чем просто первый шаг замены бензинового движка на электрический. Сейчас стали очень популярны мотор-колёса, когда электрический двигатель для велосипеда устанавливается на втулку колеса неразъёмным способом. Это увеличивает и простоту установки (просто закрепить колесо и аккумулятор), и срок эксплуатации. Отсутствие дополнительного цепного привода и механизмов переключения делает конструкцию проще и надёжнее.

Оборудование

Каким образом устанавливается двигатель на велосипед? Есть множество моделей, которые поставляются сразу как велосипед с мотором и являются электровелами или практически мопедами. Некоторые компании (привет, «гаражный тюнинг») занимаются переоборудованием в мелкосерийном масштабе. Большинство же моторов устанавливаются на велосипеды вручную самими велосипедистами. В последнее время популярность приобрели наборы («киты»), состоящие из мотора и всех необходимых деталей, а также инструкции, как с их помощью оборудовать свой байк.

Это выгодно производителю. Он не несёт гарантийных обязательств за весь велосипед, ему не надо подстраиваться под вкусы клиентов относительно рам, обвеса и бренда велосипеда. Для покупателя же это инженерный вызов, возможность недорого и своими руками сделать серьёзный апгрейд своего двухколёсного коня.

Самоделки

В любом случае, самыми популярными интересами велосипедистов остаются самоделки. Кто-то выбирает их из-за низкой стоимости – «комплект» из б/у двигателя Комета, цепи и нескольких шестерён обойдётся в 2-3 раза дешевле, чем цена готового набора. Да и фактор технического любопытства, удовольствие от того, что моторчик на велосипед установлен своими руками, очень важен. Так и появляются монструозные байки с несколькими передачами и пресловутые ускорители на бытовых движках.

Заключение

Оборудование велосипеда мотором – серьезное дело. В несколько раз возрастает и средняя скорость байка, и его требовательность к обслуживанию, не говоря уж о стоимости. За многие годы «моторизация» превратилась из увлечения мальчишек в целый бизнес по оборудованию велосипедов и производству комплектующих для этого.

Покупка и установка мотора не велосипед – серьёзный шаг, и, несмотря на все плюсы, дело это сложное, и интересно далеко не всем байкерам.

Двигатель для велосипеда

Раньше единственным способом моторизации была установка на раму двигателя от бензопилы или газонокосилки — сегодня легко найти бензиновый мотор для велосипеда в комплекте для сборки.

В такой комплект входят все необходимые детали, чтобы собрать велосипед с бензиновым мотором: ДВС, сцепление, дроссельная заслонка, рукоятка акселератора, цепь, которую при необходимости можно укоротить, бензобак, система привода и даже усиленный багажник для монтажа.

Выпуском таких наборов занимаются отечественные производители и фирмы из Азии, в которой мотовелосипеды стали очень популярными.

Бензиновый мотор для велосипеда из комплекта намного проще, чем автомобильный двигатель — имеет всего один цилиндр небольшого объема (до 50 куб. см) и малую мощность (1–2 л. с.). Однако, как и все ДВС, эти моторы делятся на два вида:

• двухтактные;
• четырехтактные.

Двухтактные

К первой группе относится линейка двигателей «Комета». Модели имеют мощность от 1 до 2 л. с., позволяют разгоняться до 50 км/ч. Оборудованы подвеской и ременным приводом, который является одновременно демультипликатором, за счет чего вырастает крутящий момент мотора.

Важно! Ремень не лишает возможности самостоятельно крутить педали, если закончится топливо или двигатель на велосипед, цена которого достаточно высокая, сломается.

Еще один представитель двухтактных моторов — китайский F50/F80, собираемый по аналогии с советским «Д-5». Имеет меньшую мощность — 1,5 л. с., разгоняет велосипед до 30 км/ч. Заводится с хода. Отличается малым расходом топлива — 1 л на 100 км.

Четырехтактные

Четырехтактные двигатели — это комплекты от японских фирм Honda и Yamaha. Имеют большую мощность — до 4 л. с. Байк с таким мотором максимально приближается к мопеду — даже стартовать можно, не помогая педалями. Цена бензинового двигателя на велосипед такого типа гораздо выше, чем у двухтактного, а найти его сложнее — именитые компании активно переходят на производство электрических моторов, и ДВС постепенно пропадают из продажи.

Мотокомплекты на велосипед

Бензиновые и даже газовые двигатели на велосипед также имеют своих поклонников, и на рынке существует хороший выбор таких моторов. Мотокомплекты включают в себя крепления, соответствующие почти любому велосипеду, хотя имеются и более специализированные двигатели.

Двигатель двухтактного вида для дорожных велосипедов

Установка подобного мотора производится к велосипедной раме. Крутящий механизм задействует в работе переднюю звёздочку. С помощью этого можно с лёгкостью использовать переключатель скоростей.

Для работы этого аппарата необходимо заливать смесь из бензина и масла. Кондиционирование мотора происходит благодаря потокам воздуха во время движения. При движении вверх или увеличении скорости потребуется крутить педали. Велосипедист может развить скорость движения до 30 км/ч.

Двигатель двухтактного вида для дорожных велосипедов

• увеличение скорости на городских дорогах до 45-50 км/ч;
• доступность езды на дальние расстояния (вплоть до 250 км в день);
• возможность избежать автомобильной пробки, сэкономив бензин;
• возможность включать мотор при езде.

• травмоопасность при увеличенной скорости;
• необходимость заправлять бензобак топливом;
• громоздкость (двигатель размещается на багажнике или передней раме);
• увеличение веса велосипеда;
• шум при работе;
• неэкологичность.

Электровелосипед с мотором

ВЕЛОСИПЕД С МОТОРОМ ОТ БЕНЗОПИЛЫ ДРУЖБА

Большинство из тех, кто читает эту статью, наверное уже задавали себе вопрос, какие силы заставили человека придумать велосипед с мотором от бензопилы дружба?

Главная причина кроется, конечно же, в потребностях, хотя реализация творческих амбиций и инженерного таланта тоже сыграла свою роль.

На просторах бывшего СССР часто можно услышать поговорку «Зачем изобретать велосипед?», и это не просто так. Каждый мальчишка с ранних лет грезит о своем первом велосипеде, позже мопеде, мотоцикле и уже в конце этого пути он приобретает автомобиль.

Сегодня на рынке представлено множество усовершенствованных моделей транспортных средств, но не каждый амбиционный любитель техники может себе их позволить, вот и выкручивается, кто как может, при помощи подручных средств. А если учесть, что в интернете удачные примеры можно встретить на каждом шагу, то переоборудование велосипеда – это дело времени. Так как же реализовать конструкцию велосипеда с двигателем от «Дружбы»?

Восхвалять высокий КПД конструкций моторных велосипедов — дело неблагодарное, по причине того, что зачастую собирают их из частей, бывших в употреблении долгое время, а именно: в меру убитый байк, и непригодная к использованию по прямому назначению бензопила «Дружба». Но, стоит отметить, что начинающий конструктор вполне может обойтись и этим. Первым делом нужно четко определиться со всеми деталями, входящими в комплект будущего моторного велосипеда. Для сборки, обязательно наличие следуюшего: велосипеда с рамой, двигателя от «Дружбы», ремня передачи, крепежных деталей и шкивов. Сама конструкция велосипеда тоже потребует некоторой возни:

• промазать каждое движимое соединение;
• правильным образом закрепить шкив на колесе, так, чтобы вращательное движение с мотора правильно передавалось на колеса;
• выбрать правильно место закрепления мотора, так как он сделает велосипед тяжелее. Лучше всего для этого подходит багажник, если на вашем велосипеде багажник не предусмотрен, то придется сделать его вручную, используя сварочный аппарат;
• если двигатель мешает сиденью, то придется купить новое или переоборудовать старое;
• снабдить ваше транспортное средство фарой и стопами, ведь безопасность на дороге превыше всего, особенно в позднее время суток.

Если план по переоборудованию велосипеда удастся, и он будет пригодным для езды, то могут возникнуть мысли о усовершенствовании эстетической составляющей или реализации шумопоглощения. Только, не нужно спешить это реализовывать, так как, скорее всего, надежность данного транспортного средства оставляет желать лучшего. И вообще, данное транспортное средство является скорее экспериментом, нежели рациональным усовершенствованием велосипеда.

Преимущества и недостатки

Невозможно определенно сказать, правильным ли решением станет установка мотора на велосипед. Этот агрегат имеет множество существенных минусов:

• усложнение конструкции. Даже за обычным велосипедом нужно постоянно ухаживать, на что у многих нет времени или желания. А за мотовелосипедом следить нужно еще тщательнее. Кроме того, силовой агрегат и дополнительные детали, в отличие от авто или мотоцикла, здесь ничем не защищены;
• увеличение массы транспортного средства. С ним становится сложнее управляться;
• повышение опасности эксплуатации — как для водителя, так и для окружающих. Велосипед с силовым агрегатом ездит на скорости 30–40 км/ч, остановить его сложнее, а попав в аварию можно получить гораздо более серьезные травмы, чем при обычной езде;
• для обеспечения безопасности пешеходов ездить приходится по автомобильным дорогам, что может быть попросту страшно;
• необходимо возить с собой запас топлива и масла;
• байк лишается бесшумности и экологичности;
• транспортное средство перестает быть спортивным и оздоровляющим снарядом;
• для законной езды на велосипеде с мотором нужны права категории «М».

Однако и достоинств достаточно:

можно проехать большее расстояние за меньший срок, что важно для велотуристов;

использовать мотор можно только для подъема в гору или по мере усталости, если физической формы не хватает;

высокая экономичность эксплуатации при большой скорости передвижения. Езда на мотовелосипеде обходится дешевле любого другого транспорта;

Мотор-колесо

Мотор-колесо представляет собой единый узел, состоящий из бесколлекторного электродвигателя от 200 до 1000 Вт, установленного в ступицу колеса велосипеда. Данный вид электропривода особенно распространен в продаже. Его можно приобрести как в виде готовой конструкции со спицами и колесным ободом, так и просто двигателя.

Также комплект включает механизмы управления, регулятор скорости, контроллер, обеспечивающий правильную работу привода и аккумуляторные батареи, зарядное устройство. Мотор-колесо можно установить спереди на вилку, сзади на раму или на оба колеса для полнопривода. Электродвигатель мотор-колесо находится прямо во втулке колеса, поэтому система передаточных устройств от двигателя к рабочим органам машины проста и надежна.

Среди очевидных преимуществ мотор-колеса можно назвать следующие: — установка достаточно простая, доступная без каких-либо специальных навыков; — внешний вид велосипеда особо не изменяется, так как мотор-колесо практически незаметно. Нужно только установить на раме аккумуляторный отсек, а на руле органы управления; — этот электродвигатель работает бесшумно. Электровелосипед можно легко трансформировать снова в обычный велосипед.

Бесщёточный безредукторный мотор марки Pasion Ebike. Мощность: > 400 Вт electric wheel Power: 1500W Полная скорость: около 55-65 км/час СОЛНЦЕ Рингл С Двойными стенками Из Алюминиевого Сплава Обода 48 В 1500 Вт Бесщеточный Без передач Мотор Эпицентра Контроллер DC36V/48 В 1500 Вт Тормозные рычаги черный алюминиевый сплав 36/48 В LCD3 Дисплей 160 мм диаметр диска Рекомендуются батареи

Наиболее популярными электроколесами на велосипед считаются «Polariss», «Golden motor», «Yamasaki», «Electra». Их можно приобрести через интернет и в специализированные магазинах.

Как сделать лодочный мотор из бензопилы своими руками?

Подготовив все требуемые для работы схемы и инструменты, можно переходить непосредственно к сборке лодочного мотора.

Алгоритм работы выглядит следующим образом:

При изготовлении винта для лодочного мотора из бензопилы очень важно соблюдать все размеры и пропорции его лопастей. В противном случае одна из частей винта будет поддаваться повышенной нагрузке, из-за чего элемент очень быстро сломается.

Нужно отметить, что самодельные лодочные моторы из бензопилы рассчитаны на передвижение резиновой лодки с двумя взрослыми пассажирами со скоростью не более 20 км/ч. Если регулярно увеличивать скорость, то это приведет к чрезмерной нагрузке на двигатель бензопилы. Он быстро перегреется и выйдет из строя. В результате владельцу бензопилы придется менять все уплотнители, цилиндро-поршневую группу мотора, а также заново отрегулировать карбюратор.

Цена вопроса

Конечно, купить такой велосипед может не каждый. Байки с подобной комплектацией довольно дороги (их цена может составить более 100 тысяч рублей). Есть более дешёвые модели, которые поступают в продажу за счёт того, что производители пытаются сэкономить на материале велорамы. Понятно, что долго такие велобайки не прослужат. При желании триммерный мотор можно приобрести отдельно и приладить к велосипеду самостоятельно.

Например, можно установить мотор-колесо, которое продаётся в комплекте с ручками газа и тормоза, контроллером, а также системой Pas.

По дизайну оно не слишком отличается от обычной ступки, устанавливается на одно колесо или на два сразу. Приделать его несложно: установка считается завершённой после того, как прикреплена аккумуляторная батарея и рычаг газа. Однако стоить такое колёсико тоже будет немало.

Самый бюджетный вариант – поставить движок от триммера своими руками. Подойдёт также мотор от старенького мопеда. Сверхусилий не понадобится, но аккуратность и терпение очень пригодятся.

Шаг первый: выбор двигателя

Перед тем, как преступить к операции по переоснастке велобайка, необходимо выбрать тип двигателя. Он может быть:

• бензиновым;
• электрическим.

Преимущество первого в том, что ему не нужен аккумулятор, нет привязки к электросети

Лучше обратить внимание на движки средней мощности (около 15,-2 лошадиных сил). Подойдёт для велобайка и двухтактный, и четырёхтактный мотор

4 такта лучше, так расход топлива на нём намного меньше, да и шум слышен не так, как с двумя тактами.

Электрические моторы бензотриммера не отличаются высокой мощностью, вот почему имеет смысл выбрать модель с показателем не больше 1,2 кВт.

Без сети аккумуляторный электродвигатель может проработать максимум 2 часа, поэтому времени у вас в обрез, как у Золушки. Иначе придётся возвращаться, банально крутя педали «тыквы».

Прикиньте, для каких целей вам нужен ваш суперусовершенствованный велобайк, затем, уже в соответствии с этим, ставьте то, что больше по душе.

Мопед из бензопилы

На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.

Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.

Изменениям подверглась рама, которая была удлинена под велосипедные или другие колеса, в зависимости от того, что есть в наличии. Также прикреплен топливный бачок, установлено сидение от мотоцикла и для езды в вечернее время прикреплена фара. В качестве охлаждения веломоторчика разработана водяная система. Это была сделано для того, чтобы двигатель быстро не перегревался и не падала мощность.

Электромотор для велосипеда: основные виды

В данной статье мы рассмотрим основные виды такого прибора, как электромотор для велосипеда. Итак, стоит сказать, что моторы, которые устанавливаются на электрические велосипеды, существуют таких типов:

• мотор-колесо;
• подвесной двигатель;
• двигатель на фрикционной передаче.

Мотор-колесо

Мотор-колесо — это самый распространённый на сегодня тип электромотора. Стоит отметить, что этот тип электродвигателя обычно устанавливают, когда переоборудуют обычный городской велосипед в велосипед с электромотором.

Что касается внешнего вида и дизайна велосипеда, то они почти не меняются, так как мотор-колесо практически незаметно. Этот двигатель монтируется как к передней, так и к задней ступице, но иногда бывает, что ставят по мотору на каждое колесо.

Велосипед считается полностью переоборудованным, когда завершен монтаж аккумулятора и ручки «газа». Часто мотор-колесо продается со спицами, которые уже смонтированы к ступице.

Мотор-колеса обладают мощностью в пределах 150 — 2000 Вт.. Отметим так же, что мотор-колеса имеют три основные варианта исполнения: на 24, 36 и 48 В. И на каждый из этих типов требуется свой аккумулятор.

Велосипед, на котором установлено мотор-колесо, способен разогнаться до 60-70 км/час и обладает запасом хода примерно 40-50 км. Естественное, если вы двигаетесь в гору, эти показатели существенно снижаются.

Чтобы увеличить мощность и скорость электровелосипеда, некоторые экспериментаторы увеличивают питание до 72 В. Но, это достаточно рискованная затея, ведь можно повредить установленный на байк электромотор.

Подвесной двигатель

Подвесной двигатель является самостоятельным узлом, крепящийся к каретке или нижней трубе байка. Обязательным моментом является то, что на электромотор и цепную передачу устанавливается специальный защитный кожух.

Двигатель передает усилие на заднюю звезду через цепную передачу. Питание двигателя осуществляется аккумуляторной батареей, которая крепится внизу несущей платформы байка.

Расходуемая мощность и скорость велосипеда регулируется специальным электронным контроллером. Контроллер управляется ручкой руля (по аналогии с ручкой «газ» у мотоцикла).

Если сравнивать данную конструкцию с мотор-колесом, то общая масса велосипеда немного увеличится. Однако, скорость электробайка возрастет существенно, и даже может достичь 120 км/час.

Так же как и мотор-колесо, электропривод рассмотренного типа может устанавливаться почти на любой велосипед.

Двигатель на фрикционной передаче

Электропривод, в основе которого лежит фрикционный механизм, работает благодаря следующему принципу. Передача крутящего момента от вала электродвигателя производится непосредственно к покрышке колеса транспортного средства.

Данный тип передачи крутящего момента с двигателя к колесу считается малоэффективным, так как имеет ряд вполне весомых минусов, а именно:

• очень невысокий КПД;
• значительно уменьшает срок службы колеса;
• требует постоянно контролировать давление в колесе;
• при мокрой погоде передаточный ролик ощутимо проскальзывает.

Единственное, что оправдывает допустимость применения электродвигателя такого типа, это то, что его можно просто установить, не разбирая при этом велосипед.

Преимущества использования бензопилы для создания мопеда

Собственноручная сборка велосипеда с мотором от хозяйственной бензопилы дает изготовителю ряд важных преимуществ.

К ним относиться:

• возможность создания агрегата, обладающего теми техническими характеристиками, которые нужны для эксплуатации в конкретных условиях;
• низкая себестоимость – самодельный мотосамокат из бензопилы можно соорудить практически из подручных средств. При этом, приспособление будет показывать достаточно высокую эффективность и обладать хорошей проходимостью на пересеченной местности;
• скромный расход горючего – двигатель от бытовой бензопилы потребляет сравнительно небольшое количество топлива. Таким образом, расход бензина у самоделки, собранной на основе ДВС бензиновой пилы, будет гораздо ниже, чем у магазинных мотовелосипедов;
• простота в эксплуатации неприхотливость в обслуживании – самодельные мопеды из бензопилы достаточно просто использовать. Все, что нужно для их обслуживания – это использование качественного бензина и моторного масла, а также своевременная замена смазки редуктора.

Бензиновый самокат из бензопилы достаточно просто ремонтировать. При условии правильной последовательности во время сборки, изготовитель агрегата получает свободный доступ к часто заменяемым деталям мопеда, что позволяет экономить время, ремонтируя его.

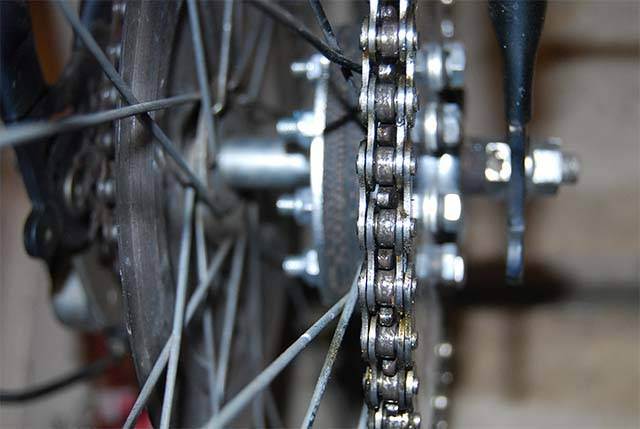

Шаг 3: Установка второй цепи и звёздочки.

Задняя звёздочка имеет диаметр центрального отверстия 35,9 мм и крепится перпендикулярно на ось втулки с левой стороны. Покрутите заднее колесо и проверьте не болтается ли оно — из-за этого может слетать цепь.

Задняя звёздочка на втулке выпуклой стороной должна быть обращена в сторону колеса.

Вырежьте из резины прокладку, чтобы с её помощью защитить пространство вокруг спиц и оси. Прикрепите её с помощью девяти болтов к стопорной стальной пластине, которая обычно идёт в комплекте с звёздочкой.

На некоторых велосипедах без ножного тормоза с целью выравнивания цепи может потребоваться установить изолятор с обеих сторон звёздочки.

Задняя звёздочка должна соответствовать с точностью до 0,5 см звёздочке на двигателе. При необходимости укоротите цепь до необходимой длины. Чтобы удалить лишние звенья, потребуется такой инструмент, как выжимка цепи. В идеальном варианте натяжение обоих цепей (цепи от педалей и цепи от мотора) должно быть примерно одинаковым.

Снимите защитную панель с левой задней стороны мотора.

Мотор поставляется со звёздочкой, которая соответствует цепи из комплекта. Если вас не устраивает идущая в комплекте стандартная велосипедная цепь и вы хотите заменить её на байкерскую цепь, например, 415 HD, то вы должны также заменить и звёздочку на моторе. Вместо узкой звёздочки купите звёздочку с более широкими зубьями.

С помощью гаечного ключа и свечи зажигания поверните звёздочку коленчатого вала двигателя, чтобы протянуть цепь вокруг неё.

Чтобы добиться необходимой длины цепи, измерьте её и удалите лишние звенья. Длина приводной цепи правильная, если её верхнюю часть можно отклонить на 0,25 – 0,5 дюймов и при этом натянута её нижняя часть.

Установите назад замок цепи и защитную панель на двигатель.

Регулировка натяжения цепи происходит путём смещения заднего колеса. Если вы сможете добиться одинакового натяжения обоих цепей, то в этом случае можно будет не устанавливать холостой ролик. Если же вам не удалось натянуть цепь к мотору также сильно, как цепь к педалям, то придётся установить холостой ролик.

Установите идущую в комплекте защиту цепи, присоединив её к мотору и трубе рамы.

Принцип сборки

Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса

Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.

Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.

Мотосамокат из бензопилы своими руками

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

• самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
• бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

• для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
• прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
• при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
• тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
3. Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

• Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
• Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
• Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
• Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.
• Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

ВЕЛОСИПЕД С МОТОРОМ, САМОДЕЛЬНЫЙ МОПЕД

Многим людям сегодня хочется, не уставая, ездить на велосипеде на дальние расстояния. Именно для этого и придумали велосипед с мотором. Самодельный велосипед с мотором позволит вам передвигаться быстро, а главное не уставать. Однако, многие зададутся вопросом, как же реализовать эту идею в кратчайшие сроки и без лишних трудозатрат?

ДВИГАТЕЛЬ

Для начала, нужно сказать, что на сегодняшний день существует множество готовых комплектов, в состав которых входят двигатель и прочее необходимое оборудование, устанавливаемое на велосипед. Это является отличным вариантом для того, кто желает стать обладателем велосипеда с мотором, но, не имеет возможности собственноручно изготавливать каждый необходимый крепеж, или у него просто нет времени, чтобы просиживать часы в интернете, выбирая подходящий двигатель.

Но, если человеку хочется выполнить все работы самому, он моментально столкнётся с проблемой выбора подходящего для его велосипеда двигателя. Чаще всего, люди стараются найди двигатель среди ненужной в хозяйстве утвари. И тут как нельзя более хорошо подходит самая обычная ручная газонокосилка. Но не нужно забывать о том, что мощность двигателей газонокосилок бывает совершенно разной, а это ключевой момент в переоборудовании велосипеда.

Например, если вы установите на свой велосипед мотор мощностью 1 л.с., то без вашей помощи, он не сможет привести в движение конструкцию такого веса.

Соответственно, и в гору расслаблено ехать тоже не получится, придется крутить педали. Но если ваш байк будет оборудован мотором в 2 л.с., то это, по сути, превратит его в полноценный мопед, так как про педали можно будет вообще забыть, даже во время езды под горку. Нет смысла говорить очевидное, и так понятно каждому, что вес вашего транспортного средства существенно увеличится, и чем более мощный двигатель вы выберете, тем более тяжелым станет ваш «педальный конь».

Не редкими являются и случаи, когда к велосипедам пристраивают моторы от бензопил. Здесь тоже очень важны показатели мощности, однако, на первый план уже выходят параметры веса и размеров двигателя. Один из примеров такой модернизации будет рассмотрен далее.

ПРИВОД

Самый распространенный метод передать вращательное движение мотора на колесо – это ременная передача. Этот метод требует изготовления шкива, который будет подсоединен к мотору посредством ремня. Достаточно простым и надежным заменителем шкива является обод от велосипеда, немного меньшего диаметра, чем колесо вашего байка. То есть, для создания самодельного велосипеда с мотором, все, что вам нужно – это мотор, шкив, ремень, некоторые крепежные детали, набор инструментов, терпение и ваши руки.

Велодвигатель f80. Как выбрать, установить и настроить

Езда на велосипеде на длительные расстояния в плохую погоду действует утомительно на их владельцев. И в таких ситуациях идея о встроенном двигателе в веломашину становится отличным решением.

Советские велодвигатели, краткое описание

Одним из первых двигателей, предназначенных для увеличения комфортности велосипедиста, был «Иртыш». Оборудование было выпущено в 1954 году, а через два года, в 1956 году вышла его усовершенствованная модель Д-4. Двигатели имели множество недостатков, которые в современных аналогичных моделях полностью устранены.

Недостатки советских двигателей:

1. Установка этого оборудования способствовало смещению центра тяжести в велосипеде, что значительно снижало его маневренность.
2. Постоянная вибрация установки способствовала самопроизвольному развинчиванию всех соединений деталей при помощи резьбы.
3. Велосипеды того времени были рассчитаны на движение с определенной скоростью, и увеличение ее приводило к повышению случаев травматизма при эксплуатации оборудованного двигателем велосипеда.

Топливные моторы, описание

Различают несколько видов моторов, применяющихся для установки на велосипеды:

• бензомотор;
• электромотор;
• газомотор.

Наиболее широкое распространение по причине своей доступности получили бензомоторы, которые относятся к категории топливных. Обычно применяются одноцилиндровые двухтактные двигатели, у которых естественная система охлаждения. Мощность в лошадиных силах такого оборудования составляет от одной до четырех единиц.

Преимущества топливных моторов

1. Тихая работа;
2. Низкий уровень вибрации;
3. Низкое содержание веществ, загрязняющих окружающую среду;
4. Устойчивость к резкому понижению температуры;
5. Высокая мощность;
6. Беспроблемная работа на высоких оборотах.

Использование топливных моторов в велосипедах

В велосипедах используют бензиновые двигатели, которые продаются с уже готовыми креплениями для велосипедов. Однако, некоторые модели двигателей выпускаются только на определенные модификации велосипедов.

• двухтактного типа с креплением на раму;
• веломотор «Комета», который устанавливается и крепится прямо на багажнике. Его вес составляет пять килограмм, в комплекте предлагается глушитель;
• японский двигатель Yamaha отличающийся большей мощностью, чем у аналогичной продукции.

Особенности использования f80 для велосипеда

Веломотор f80 китайского производителя является быстросъемным, который легко превращает обычный велосипед в скоростной мопед. Этот двигатель является аналогом советского аналогичного оборудования.

Оснащение им обеспечивает:

• легкость в кручении педалей;
• быстрое переключение скоростей.

Что входит в комплект

Двигатель приобретается с комплектующими, которые находятся в комплекте оборудования.

• двигатель;
• цепь для крепления;
• бензобак;
• кран для бензобака;
• глушитель;
• карбюратор;
• ручки, рычаги, трос;
• винты, гайки;
• катушка;
• ключ;
• крепления;
• фитиль.

Технические характеристики и особенности веломотора f80

• двухактный одноцилиндровый двигатель;
• воздушная, естественного типа, система охлаждения;
• восемьдесятилитровый объем двигателя;
• максимальная мощность составляет семь лошадиных в сил;
• топливный бак объемом два литра;
• сухое фрикционное сцепление модели;
• вес восемь килограмм;
• максимально достигаемая скорость велосипеда при использовании мотора достигает пятьдесят километров в час.

Рекомендации по установке

Для установки двигателя f80 на велосипед не нужно обладать специальными умениями. Каждый велолюбитель, обладая минимальным набором навыков способен самостоятельно создать для себя из обыкновенного велосипеда скоростного «монстра».

Подробная инструкция

1. На втулку поместить насадки «звездочка и «полумесяц».
2. Закрепить их болтами.
3. Определить место крепления двигателя.
4. Произвести его монтирование.
5. Дроссель устанавливается с правой стороны руля. Выключатель также с правой стороны, но после дросселя. Установку необходимо производить аккуратно по причине того, что при неправильно выполненной процедуре, при нажатии кнопки включения дросселя, двигатель может барахлить.
6. Рычаг сцепления устанавливается на левой стороне руля, после чего подсоединяется к двигателю.
7. Если владелец оборудуемого велосипеда левша, то все действия нужно производить в зеркальном отображении.
8. Произвести монтирование клапана в топливном фильтре
9. Установить и закрепить топливный бак.
10. Зафиксировать в установленном месте катушку зажигания, после чего произвести подключение мотора и выключателя.
11. Вмонтировать натягижитель цепи, на который надеть цепь, прикрепляя ее на «звездочку» и мотор.
12. Через крышку карбюратора установить трос.

Обкатка

Надежность и длительность работы установленного велодвигателя зависит от эксплуатации его в начальный период времени, непосредственно после его установки. Испытание оборудование называется обкаткой. Ее нужно производить на расстоянии пятьсот километров, во время прохождения которых необходимо наблюдать за поведением двигателя по причине возможности возникновения различных проблем в его работе. В процессе проведения обкатки необходимо соблюдать соответствующую скорость, минимальный порог которой соответствует двенадцати, а максимальный – тридцати километрам в час.

Потенциальные проблемы и их решения, возникшие в процессе испытания двигателя.

1. При прохождении первых двухсот метров возможно задымление двигателя. В данной ситуации необходимо увеличить количество масла в топливном баке. Идеальным соотношением в объемном измерении бензина и масла является пятнадцать к одному.
2. Если система зажигания отказывается выполнять свои функции, необходимо проверить расстояние между свечами, которое может быть либо недостаточное, либо превышающее нормы. Идеальным расстоянием между свечами является величина в 0,5 миллиметров.
3. При перебоях в работе двигателя необходимо проверить состояние дросселя, который должен полностью открывать диффузор карбюратора и отрегулировать его положение.

Правила эксплуатации

Несмотря на свое китайское происхождение, двигатель f80отличается множеством положительных качеств, которые заключаются в неприхотливости в применении и в достаточной мощности оборудования.

Для создания условий долговечного использования f80, необходимо соблюдать правила его эксплуатации:

1. Обязательно производить пред-эксплуатационную обкатку двигателя на расстояние, не меньшее пятьсот километров.
2. Во время проведения обкатки мотора, необходимо его использовать в щадящем режиме. Для этого в топливный бак необходимо помещать смесь девяносто второго бензина и двухтактного масла в пропорции один к пятнадцати. Время работы двигателя в период его испытания должно соответствовать не больше чем тридцать минут. Не рекомендуется превышение скорости в тридцать километров в час.
3. В процессе обыкновенной эксплуатации, после прохождения обкатки, в качестве топлива необходимо использовать смесь бензина и масла в соотношении двадцать к одному. Это позволит ездить на чудо-технике со скоростью, превышающей тридцать пять километров в час.
4. Перед дорогой всегда необходимо прогревать мотор на небольших оборотах.

Возможные проблемы и их решения в процессе эксплуатации:

1. Не запускается двигатель.

• Причиной может быть отсутствие топлива или закрытый кран в топливном баке.

2. Система зажигания может не работать по причинам:

• Недостаточное или превышающее нормы расстояние между свечами;
• Загрязнение электродов свечи маслом или нагаром. Для возобновления работы нужно произвести очистку электродов;
• Повреждение обмотки трансформаторы;
• Нарушение контактов прерывателя путем обгара или замасливания;
• Нарушена электропроводка.

3. Двигатель работает с перебоями, причиной этого может быть:

• Отсутствие регулировки зажигания;
• Богатая топливная смесь;
• Произвести регулировку дросселя;
• Засорение жиклера карбюратора.

Преимущества перед конкурентами

f80 предназначен не только для профессионального использования велогонщиками, но и для бытового применения любителями комфортной и быстрой езды без приложения дополнительных усилий.

Преимуществом двигателя f80 перед другой аналогичной продукцией является возможность применение трех режимов езды:

• с помощью педалирования;
• на моторе;
• комбинированным способом, на педалях и моторе.

Отзывы об использовании мотора f80 на велосипеде

В мире современных технологий, f80 является одним из качественных и популярных двигателей. В нем отлично сочетаются цена и качество продукции. Бензиновый двигатель f80 отлично устанавливается на современные модели велосипедов, которые предназначенные для скоростной езды. Особенное преимущество имеют горные и шоссейные категории велосипедов.

Заключение

Несмотря на безопасность езды на велосипеде, оборудованном двигателем, при передвижении необходимо соблюдать правила дорожного движения. Велосипед может достигать скорости пятидесяти километров в час, что ассоциируется с лайтверсией мотоцикла, управление которым требует определенные навыки. Не рекомендуется садиться за такой велосипед без специальной одежды, которой являются перчатки и шлем.

Какой двигатель используется на обычном дорожном велосипеде?

Получай до 5 руб. за каждый ответ! Выбирайте любой вопрос и отвечайте. Платим каждую неделю на сотовый телефон или yoomoney (Яндекс Деньги). Правила здесь. Нас уже больше 1000 авторов!

Вообще-то на простом дорожном велосипеде, как и на велосипедах других типов, двигателя нет и не может быть в принципе. Если на велосипед и устанавливается двигатель, то после этого велосипед перестаёт быть таковым, и становится либо мотовелосипедом, с двигателем внутреннего сгорания, либо электрифицированным велосипедом, с электрическим мотором. У простого же велосипеда есть только движитель и трансмиссия, и в движение снаряд приводится силой мышц наездника. В качестве движителя у велосипеда выступают колёса. На ведущее, заднее колесо, крутящий момент передаётся трансмиссией, представленной педалями, двумя звёздочками и велосипедной цепью, натянутой между ведущей и ведомой звёздами.

Если же в данном вопросе подразумевается возможность моторизации велосипеда, то для простой дорожной модели подойдёт специальный двигатель из серий Д-4, Д-5, Д-6 и Д-8, либо их китайский аналог F-50. Эти двигатели целенаправленно разрабатывались для установки на дорожные велосипеды. Правда умельцы ухитряются ставить и другие ДВС, например от бензиновых пил и косилок. Но такая установка требует переделки рамы велосипеда.

Если выбирать из электромоторов, то их них подойдут специально разработанные моторы кареточного типа или так называемые мотор колёса, в которых двигатель заключён внутрь центральной ступицы колеса. Установка этих двигателей не будет сопряжена с переделкой велосипеда.
