Как расшифровать табличку электродвигателя grundfos

Документация: насос Grundfos – информация для пользователей

С длинном списке, технических характеристик тепловых насосов есть две основные. Это диаметр труб подключения и мощность «ускорителя». Эти две цифры считаются определяющими и указываются в наименовании.

Диаметр труб подключения

Важнейший параметр для монтажа насоса, особенно с уже смонтированные системы отопления. Это числовое значение, указанное в миллиметрах и показывающее диаметр труб отопления, которые можно подключить к патрубкам входавыхода.

Обращаем внимание, что для подключения на патрубках корпуса, сделаны отводы с нарезанной резьбой.

Мощность

Мощностью в системах отопления называют способность поднять воду на определенную высоту или напор насоса.

В маркировке насосов Grundfos мощность указывается в метрах, умноженных на 10 или атмосферах умноженных на 100. То есть, Grundfos с возможностью поднять воду на 5 метров (напором 5 метров), в маркировке получит цифру 50 или 0,5 атм. (атмосфер).

Пример: Циркуляционный насос Wilo Star 30/2, означает, что диаметр труб подключения 30 мм, напор 2 метра.

В маркировке Wilo мощность указывается, просто в метрах.

Пример: Grundfos UPS 25 40 (130 мм), означает, что диаметр труб подключения 25 мм (1/2 дюйма), напор 4 метра. 130 это монтажная длина установки.

Читайте также:

Что использовать в качестве припоя

Вадим Белоусов из Новочеркасска спрашивает:

Здравствуйте. Скажите, у циркуляционного насоса какой срок службы? И можно ли его продлить? У меня такое устройство стоит уже пять лет, хотелось бы знать, когда его придется менять.

Ответ нашего эксперта:

Как правило, циркуляционные насосы остаются работоспособными не менее 10 лет. Но такой срок службы только в том случае, если аппарат был выбран правильно. Если не соблюдать правила использования или установить оборудование, не подходящее по параметрам для требуемой задачи, то техника будет часто ломаться и выйдет из строя раньше положенного времени.

Перед покупкой циркуляционного аппарата нужно определить, какое количество тепла требуется для обогрева дома. Исходя из этого, подбирается техника, способная это количество обеспечить. Хорошим выбором станет устройство, в котором присутствует система регулировки автоматики. Такое оборудование подстраивается под параметры системы. Для его работы не требуется много электроэнергии, что позволит сэкономить на счетах.

Чтобы техника прослужила как можно дольше, нужно выполнять следующие меры:

монтаж устройства должен быть осуществлен в соответствии с инструкцией;
ось ротора должна быть расположена горизонтально, отклонение в сторону способно вызвать перебои в работе аппарата и привести к поломке;
воздушные пробки могут нарушить работу оборудования, поэтому необходимо следить за тем, чтобы они не появлялись;
температура рабочей среды и окружающей среды должны соответствовать параметрам, указанным производителем.

Помимо вышеперечисленных мер, желательно хотя бы раз в год проводить осмотр техники. Разбирать на части, почистить и проверить внешний вид деталей. Вовремя замеченная и устраненная проблема поможет избежать серьезной поломки в будущем.

Бытует миф, что циркуляционный насос проработает дольше, если его периодически отключать. Это не так. Современные устройства рассчитаны на бесперебойную работу, а от постоянного включения/выключения они прослужат меньше, а не больше. Кроме того, при частом отключении оборудования возрастает нагрузка на котел, у которого от такого режима сократится срок службы.

В среднем срок службы современного циркуляционного насоса составляет более 10 лет. Правильная установка и эксплуатация оборудования позволят ему проработать максимально долго.

Читайте также:

Когда машина крутыми зигзагами взбирается к перевалу

Видео: Обзор и настройка циркуляционного насоса

sans:

Вспомните электролампочку, которая где-то работает не перегорая с 1904 года — именно потому, что ее никогда не выключали.

Нажмите, чтобы раскрыть…

Вообще, что касается лампочек, то тут совершенно другая ситуация. Та лампочка, что работает с 1904 года, работает на вдвое пониженном напряжении. В таком режиме лампочки действительно могут работать очень и очень долго, но вот КПД, то есть светоотдача на 1 КВтЧ потребленного электрическтва у них падает в разы. Что-то типа того, что 10% увеличения срока службы — в 2 раза меньший световой поток. Так что непонятно, что выгоднее, платить за электричество, или менять лампочки. Точнее понятно, что периодически менять лампочки будет ВО МНОГО РАЗ дешевле.

Что касается насоса, то тут все не так просто. Современный циркуляционный насос для частного дома потребляет 100-150 Ватт. Следовательно за сезон — 5 месяцев непрерывной работы, такой насос потребит (очень грубо) 500 КВтЧ электричества. По нынешним ценам это 1-2 тысячи рублей.

На счет сокращения срока службы — по моему это очень тонкий вопрос и скорее надуманый. Я слабо представляю, как включения 20-30 раз в сутки может сломаться насос с мокрым ротором. У меня, например, стоит WATTSовский насос, который управляется штатной автоматикой котла. Он регулярно отключается, если не нужно гонять теплоноситель. Работает уже 12 лет и никаких проблем. Вообще, у насоса есть рассчетный срок службы. Он относится и к электронной его части и к механической. У нормального производителя конструкция равнопрочная. То есть ни в одной из частей нет «избыточного» ресурса. Так что врядли совсем редкими включениями вы так уж сильно продлите жизнь насосу. Лет через 15-20 там что-то другое сломается. Если не пусковая электрника, то подшипник, например.

Я к тому, что если будет экономиться хотя бы половина электричества, то за 5-6 лет сэкономленных на электричестве денег хватит, на то, чтобы просто купить новый насос.

Что такое соединение ВР/BP

Разъемное соединение ВР/BP системы отопления это комплект переходников позволяющий подключить трубу к корпусу насоса.

ВР/BP означает гайка/гайка;
BP/HP означает гайка/резьба.

Для подключения циркуляционных насосов используются переходники BP/BP. Вот пример: Фото переходника для подключения насоса BP/BP (1 1/2″ — 1″). Это значит, что гайка для насоса имеет диаметр полтора дюйма (32 мм), а гайка для подключения трубы дюйм (25 мм).

На шилдике насоса и в его описании, чаще, указываются диаметр G, это диаметр накидной гайки для насоса. Продаются насосы, в комплект которых входят переходники подключения.

Примечание: Резьбовое подключение циркуляционных насосов характерно для бытовых насосов небольшой мощности. Более мощные насосы подключаются через фланцевые соединения.

Насос для скважины Грундфос

Устройства датской компании Grundfos, несмотря на солидную цену, довольно широко распространены среди дачников Московской области. Давайте посмотрим, какие модели можно купить и их отличия друг от друга:

Читайте также:

Как поменять батарейку в ключе бмв ф10

Grundfos SQ.
Grundfos SQE.
Grundfos SP.

Глубинный насос Grundfos SQ — классический и наиболее популярный насос. В обозначении насоса присутствует 2 числовых значения, например Grundfos SQ 2-70. Первое число 2 указывает на номинальную производительность (2 м3/час), а второе число 70 это номинальный напор (70 метров) при котором обеспечивается производительность 2 м3/час.

Эти насосы имеют защиту от сухого хода, перегрузок, перепадов напряжения, а также имеется плавный пуск. Благодаря диаметру 3 дюйма (74 мм), Grundfos SQ используется в тех скважинах, куда классический 4-х дюймовый насос не влезет. Как пример можно привести скважину со 133 обсадной трубой и с пластиком 110 или 117 мм. Характеристики Грундфоса : Номинальный напор — 15-155 метров (в зависимости от модели).Максимальный напор — до 235 м. Максимальная производительность — до 7.5 м3/час. Мощность — 700-1850 Вт. Вес — 4.7-6.7 кг. Диаметр — 74 мм (3 дюйма).

Погружной центробежный насос Grundfos SQE — это такой же SQ, но с двигателем с переменной частотой вращения, что дает возможность, вместе с комплектом SQE, поддерживать стабильное давление в системе. Комплект SQE включает в себя датчик давления с манометром и заглушкой, блок автоматики и мембранный бак. В остальном характеристики насоса Grundfos SQE аналогичны стандартному SQ.

Насос Grundfos SP — мощная многоступенчатая версия SQ. Отличается от последней более крупным диаметром (4 дюйма или 101 мм.), трехфазным исполнением (есть несколько однофазных моделей) и внушительными техническими характеристиками, позволяющие использовать его в любой бытовой скважине.

Модификация насоса обозначается двумя числовыми значениями, например Grundfos SP 3A-18, первое число 3 это производительность в м3/час, второе число 18 это количество ступеней. Характеристики: Максимальный напор до 540 метров (в зависимости от модели). Максимальная производительность — до 18.7 м3/час. Мощность — 370-7500 Вт. Вес — 9-92 кг. Диаметр — 101 мм (4 дюйма).

Сомневаться в надежности насосов Грундфос не приходится, это изделия премиум уровня и качество здесь на самом высоком уровне. В минусы можно записать высокую цену, она значительно отличается от всех других известных марок. Именно это и заставляет искать альтернативы.

Но, несмотря на высокую надежность самой конструкции, у Grundfos SQ был замечен один неприятный минус — не держит обратный клапан. Эта проблема появилась после переноса производства насосов из Дании в Мексику. Практически каждая вторая мексиканская модель отличалась этой проблемой.Чтобы исправить ситуацию, вам нужно отдельно купить обратный клапан. Именно так мы и стали поступать несколько лет назад. Попавшись несколько раз подряд на этом и потеряв много времени на разборку и сборку системы водоснабжения, мы начали ставить обратный клапан на все модели без исключения. Возможно, сегодня эта проблема устранена. Если у вас есть время на сборку-разборку и повторную сборку системы водоснабжения, тогда можете проверить. В противном случае купите обратный клапан, он стоит около 1000 руб.

Срок службы насоса Grundfos

Потенциальный срок эксплуатации насосов Грундфос более 15 лет. Там сделано все действительно на высоком уровне и вам не стоит беспокоиться за него. Но вам стоит побеспокоиться за плановое обслуживание автоматики давления. Ведь через некоторое время она может расстроиться и насос будет включаться чаще, чем положено. Это ведет к нагрузкам сверх нормы и преждевременному его износу. По этой причине, даже действительно качественные устройства (как Grundfos) выходят из строя раньше положенного срока. Бурильщики рекомендуют проводить периодическое обслуживание автоматики для поддержания системы в работоспособном состоянии. Именно при таком подходе срок службы насосов Грундфос может превысить 15 лет.

Маркировка циркуляционных насосов grundfos

Расшифровка марки (Type) насоса grundfos:

Читайте также:

Как понять что аккумулятор зарядился

UP – циркуляционный;
S – есть переключение мощности (частоты вращения);
D – спаренный;
30 – диаметр (мм dn) всасывающего патрубка и патрубка напора;
60 – max. напор (метры×10);
F – подключение труб через фланец (буква отсутствует при резьбе);
N – материал корпуса (корпус чугун–буквы нет, буква N — корпус из нержавейки);
B – корпус бронзовый;
A –корпус имеет выпуск воздуха;
K – корпус для работы с антифризом (спец. исполнение).

Принцип работы

Принцип работы циркуляционного насоса заключается в его способности создавать центробежную силу внутри корпуса, в следствии чего происходит повышение давления во внутреннем резервуаре насоса. Благодаря этому происходит выталкивание теплоносителя в выходное отверстие насоса. Повторение цикла обеспечивает устойчивый напор во всей системе.

Как расшифровать табличку электродвигателя grundfos

После того, как в частном доме собрана собственная система теплоснабжения, встает вопрос о повышении ее энергоэффективности и снижении затрат на обеспечение ее работы. Наилучшим вариантом будет установка специального насоса. Чтобы правильно его подобрать, необходимо ориентироваться в характеристиках. Например, маркировка циркуляционных насосов Grundfos дает исчерпывающую информацию, которая позволяет покупателю сделать правильный выбор.

Зачем нужен циркуляционный насос

Циркуляционные насосы предназначены для принудительного перекачивания жидкого теплоносителя по трубам системы теплоснабжения и кондиционирования, горячего и холодного водоснабжения. Применение этих устройств позволяет снизить расходы на нагрев жидкости, преодолевать гидравлическое сопротивление, если система слишком протяженная, а также обеспечить постоянный и стабильный напор воды в трубопроводе.

Каждая система индивидуальна, она отличается диаметром труб, их длиной, разветвлённостью системы и характеристиками теплоносителя (чаще всего это вода). Соответственно, существуют и разные циркуляционные насосы, каждый для своего типа тепловой сети.

Правильный выбор циркуляционного насоса во многом зависит от того, насколько точно его рабочие параметры соотносятся с параметрами тепловой сети, в которой ему предстоит работать. Большая часть нужной информации содержится в маркировке, нанесенной на шильдике, закрепленном на корпус насоса.

Основная маркировка

Циркуляционные агрегеаты маркируются обычно как UP ?? XX-XX . где вместо X стоят цифры, а вместо «?» — буквы (однако последнее необязательно, все зависит от предназначения насоса). Разберем основную маркировку на примере UP S D 25-40 F:

UP – тип насоса (циркуляционный);
S — имеется трехскоростной переключатель;
D – спаренный, то есть по одной трубе одновременно перекачивают два насоса, расположенных по разным сторонам трубопровода;
25 – диаметр подключения трубопроводов системы к насосу, выраженный в миллиметрах. Типовой ряд бывает с диаметрами 25, 32 и 40 мм.
40 – мощность, выраженная в высоте подъема столба жидкости. Высота пишется в дециметрах, то есть чтобы перевести в метры, необходимо разделить на 10: 40 = 4 м;
F – фланцевое соединение трубопровода к насосу. Если этот индекс отсутствует, то трубы подсоединяются с помощью трубной резьбы.

Основная маркировка Grundfos может также содержать информацию о материале корпуса насоса, его исполнении и дополнительных опциях:

по умолчанию, если нет буквенного обозначения, то материал агрегата чугун;
N – изготовлен из нержавеющей стали;
B – корпус выполнен из бронзы;
A – оборудован штуцером воздухоотводчика;
K – исполнение для холодной воды;
KU – клеммная коробка заполнена пеной, предназначен для холодной воды.

Как правило, монтажная длина циркуляционного насоса составляет 180 мм. Однако для установки в стесненных и узких существуют варианты с уменьшенной монтажной длиной 130 мм. Величина расстояния, которое требуется для установки, пишется после основной маркировки.

Электрические характеристики

Помимо чисто технических характеристик насоса Grundfos, расшифровка маркировки циркуляционных насосов позволяет узнать еще и данные по потребляемому току и защитному исполнению.

Слева вверху идет информация по характеристикам тока: 230 В и 50 Гц. Датская компания выпускает свою продукцию еще и под сеть напряжением 110 В и частотой тока 60 Гц.

Так как циркуляционный насос имеет возможность работать в трех режимах, то для каждого из них представлены характеристики силы тока и мощности, сведенные в таблицу. Левая колонка – потребляемый ампераж в миллиамперах, а правая – мощность, записанная в ваттах.

Можно заметить, что максимальная мощность насоса соответствует третьему режиму работы. Таким образом, в основной маркировке указан напор, развиваемый циркуляционным устройством именно на третьей скорости.

Осталь н ые характеристики

Далее идут информация о степени защиты, значение максимальных температуры и давления в трубопроводе, при которых он может работать.

Последним идет дата производства, которая представлена в виде четырехзначного кода, где первые две цифры – год, последние две – неделя производства.

Стрелкой указывается направление движения теплоносителя в трубе.

Теперь циркуляционные насосы Grundfos и расшифровка их маркировки представляются не такими сложными. Владелец частного дома сможет сделать уже более осознанный выбор, владея максимумом нужной информации.

Большой выбор насосов Grundfos разного назначения в нашем каталоге, посмотрите!

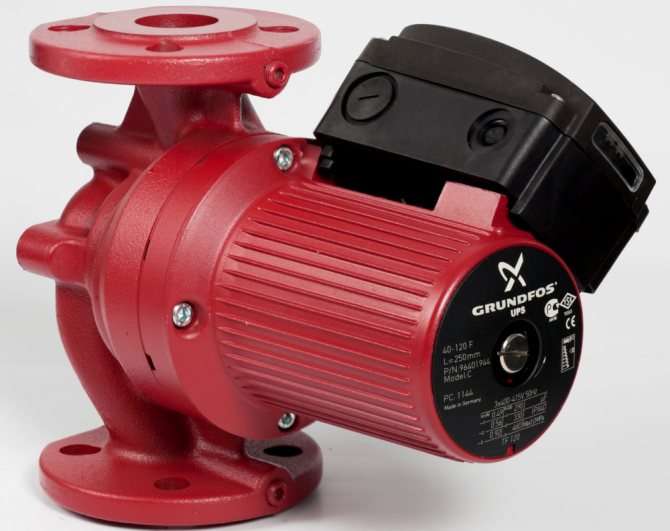

Насос Grundfos UPS

Насос Grundfos UPS датской компании широко известен, благодаря своим превосходным характеристикам. Концерн Grundfos заслуженно и справедливо занимает первые места на мировом рынке насосного оборудования. Датская компания насчитывает более 60 лет опыта проектирования и внедрения в производство инновационных решений. Проектировщики используют уникальную программу подбора насосов Грундфос, и уверенно выдвигают европейскую продукцию на главные позиции подрядчика, выполняя задачи на всех направлениях водоснабжения и водоотведения, включая отопительные аспекты.

С начала своего основания, компания предлагает решения и оборудование, намного превосходящие свое время. Лидирующее место на пьедестале, позволяют назвать компанию Грундфос законодателем тенденций проектирования и производства насосного оборудования. Главная концептуальная задача в компании Grundfos научить проектировщиков, строителей, а также заказчиков делать подбор насосного оборудования с учетом повышения энергетической эффективности поставленной задачи.

Главное преимущество мокрого ротора — абсолютная тишина эксплуатации, несмотря на непрерывную нагрузку. Жители загородных домов и частного сектора по достоинству оценили новаторство датской компании, насос грундфос вывел на новый качественный уровень возможности отопительной системы, многократно повысив ее эффективность.

Невзирая на пониженные показатели КПД в сравнении с традиционной, отдельной компоновкой гидравлической части и электродвигателя мокрый ротор концерна грундфоса занимает лидирующие позиции по объему продаж. Покупатель готов платить высокую цену за уют в доме и комфорт своих близких.

Насос Grundfos UPS. Обзор

Наше путешествие в мир насосов концерна Grundfos мы начнем знакомством c бытовой серией циркуляционных насосов. В далеком 1959 г компания представила в свет свой первый насос циркуляционный для отопления с одноименным названием грундфос. Все модели серии успешно применяются в принудительной системе отопления частных домов. Особое место в серии занимают проверенные временем насосы УПС.

Каждый насос Grundfos UPS оснащен переключателем на три скорости вращения, позволяющие более точно вписать его в гидравлические параметры системы. Насос изготавливается в двух исполнениях с различными частотами с 50 Гц для России и с 60 Гц для европейского потребителя. Серия применяется как в открытых, так и в закрытых системах отопления.

Конструктивно насосы UPS изготовлены по технологии « мокрый-ротор », одним словом, гидравлическая часть насоса и двигатель составляют единое целое. В такой конструкции ротор полностью герметизирован. Данное решение освобождает от использования торцевого уплотнения, вместо него используется всего пара сальников. Кроме того, насос не имеет крыльчатки для охлаждения двигателя, а от перегрева его защищает перекачиваемая жидкость, она же выступает смазывающим элементом для подшипников.

Насос Grundfos UPS обеспечивает циркуляцию теплоносителя в системах отопления и в системах кондиционирования. Специальное изготовление насосов из бронзы и даже нержавейки, решают задачу по использованию их в ГВС.

Насос Grundfos UPS в настоящее время насчитывает 28 наименований. Объясняется такое многообразие необходимостью более точного подбора насоса в современных системах отопления. Несмотря на изобилие наименований, все модели легко запоминаются, достаточно просто запомнить маркировку.

Насос Grundfos UPS маркировка :

Рассмотрим циркуляционный на примере насос Grundfos UPS 25 – 40:

Up – обозначение оборудования типа циркуляционный насос ;
S – оборудование насоса переключателем скоростей работы ;
25 – диаметр трубы , мм . ( бывают насосы на 25 , 32 , и 40 мм );
40 – наибольший показатель напора , дм ( 40 дм = 4 м ) – на третьей скорости.

Дополнительно можно запомнить, что бывают насосы с индексом «F», например Насос Grundfos UPS 40-100 F, этот индекс «F» обозначает фланцевое присоединение насоса к трубе. Кроме того бывают насосы с монтажной длиной в 130 мм, тогда в обозначении присутствует такая маркировка UPS 25-40 130.

Насосы с длиной 130 мм чаще всего используют в ограниченном пространстве, например в настенных котлах.

Оборудование с фланцевым соединением в силу малых размеров насоса применяют и вовсе в единичных случаях на трубу 40 мм. В общем случае применяют стандартные насосы с монтажной длиной 180 мм и с присоединительными гайками на трубу с 25 мм. – гайки на полтора дюйма G1 1/2″ , на трубу 32 мм. гайки два дюйма G2″.

Стоит заметить, что производитель укомплектовывает насосы UPS гайками, что в значительной мере освобождает покупателя от возможных недоразумений, таких как покупка гаек неподходящих размеров. С недавних пор, в корпус насоса грундфос внесены дополнения – появились “наплывы”, за них удобно держать насос гаечным ключом.

Насос Grundfos UPS с литерой “A”

Особую модель представляет собой насос Grundfos UPS с литерой “A”, по сути это гибрид циркуляционного насоса совмещенного с воздушным сепаратором. Модель позволяет успешно отделить содержащийся в воде воздух и отвести его с помощью воздухоотводчика .

Насос устанавливают по ходу потока движения воды снизу вверх. Следует учитывать, что сам воздухоотводчик в комплект поставки насосов не входит и продается как вспомогательный аксессуар. Монтаж воздухоотводчика осуществляют путем ввинчивания, для этого корпус оборудован внутренней резьбой Rp 3/8 “.

Насос Grundfos UPS , подбор. Таблица подбора.

Если мы хотим правильно подобрать циркуляционный насос Grundfos UPS, для начала, необходимо определиться с такими характеристиками как напор = H в метрах, и расход = Q в метрах кубических. Затем надо посчитать, сколько тепла понадобится на отопление Вашей площади.

Для этого изначально подбирается котел с мощностью исходя из параметров дома. Расчет непростой, понадобится размеры площади, придется учесть количество радиаторов в системе, учесть утепление дома, определиться с установкой окон, высотой потолков и так далее и тому подобное. Советуем, расчет лучше отдать на откуп специалистам и опытным монтажникам.

В результате расчетов мы получим искомые величины, с помощью них по графикам гидравлических кривых мы и подбираем насос. Но для простоты можно пользоваться таблицей подбора насосов в зависимости от площади дома. Кроме того, как мы знаем, насос Grundfos UPS имеет три скорости, с помощью которых мы подстроим насос под нашу систему.

Отапливаемая площадь (м 2 )	Производительность (м 3 /час)	Марки Grundfos UPS
80 – 240	От 0,5 до 2,5	UPS 25 – 40
100 – 265	От 0,5 до 2,5	UPS 32 – 40
140 – 270	От 0,5 до 2,7	UPS 25 – 60
165 – 310	От 0,5 до 2,7	UPS 32 – 60

Как видно из приведенной таблицы, владельцу двухэтажного дома площадью 100-265 м2, рекомендуется насос для отопления Grundfos UPS 32/40 или UPS 32/60 при наличии водяных теплых полов. Решение посоветоваться с Вашими монтажниками системы отопления, приветствуется, они более точно знают Вашу систему и опираясь на опыт подскажут лучший типоразмер насоса грундфос. Можно также подобрать насос UPS исходя из известной мощности котла по таблице ниже:

В данном вопросе не работает правило – чем мощнее тем лучше, так как переразмеренный насос по гидравлическим показателям, во-первых, потребляет больше электричества, что ведет к малой энергоэфективности . Во-вторых может шуметь система трубопроводов доставляя значительный дискомфорт Вашим домочадцам. На видео, легендарный насос Grundfos UPS 25-40 180.

Насос grundfos ups технические характеристики

Технические характеристики насос grundfos UPS представлены в каталоге в разделе документация. Ниже мы предлагаем рассмотреть сводное поле гидравлических характеристик.

Хотим дать достаточно банальный совет о том, что насос Grundfos UPS, купить лучше в специализированном магазине у официального дилера. На рынках много подделок где грундфос легко спутать с недоброкачественным производителям. Подделки насосов Grundfos UPS неотличимы для не специалистов, так что будьте благоразумными и не поддавайтесь уловкам мошенников. На видео освещаются типичные отличия оригинала от подделки:

Компания Grundfos заботится не только о продвижении продукции на рынке, посредством расширения дилерской сети, но и создает условия гарантийного сопровождения. Приобретая насос Grundfos UPS, покупатель всегда может рассчитывать на техническую поддержку.

Подводя итоги

Датчане задали высокую тенденцию качества, насос Grundfos многие годы занимает лидирующие ступени пьедестала. Область применения оборудования компании Grundfos чрезвычайно широка. Сегодня мы рассмотрели бытовой насос УПС, устанавливаемый с целью увеличения скорости протока теплоносителя, и более быстрой доставке горячей среды до радиаторов отопления.

Однако не забывайте, об оптимальном соотношение скорости теплоносителя, и диаметре трубопроводной системы. Высокая скорость повлечет возникновение гула, недостаточная скорость, заставит замерзать ваших домочадцев. Если вы не уверены, что сможете правильно подобрать насос грундфос, лучше воспользоваться помощью специалиста.

Кроме того, насосное оборудование грундфос эффективно применяется в организации подачи горячей воды. Незаменимым инструментом Насос Grundfos станет в устройстве систем теплых полов с водяным наполнением. Насосы Grundfos часто можно встретить в составе готового котлового оборудования, ярким примером служат газовые котлы BAXI. Трудно представить функционирование центральных систем кондиционирования и вентиляции без насоса Grundfos.

В качестве совета, добавим, двухконтурный котел лучше обвязывать с использованием насоса Grundfos семейства Alpha. Сильно растет спрос, на насосы Grundfos Alpha при монтажных мероприятиях по устройству теплых полов. Бытовая серия Grundfos UPS, менее мощная, циркуляционный насос продавливает водяной столб лишь на 80 метров. Для более высоких потребностей существует линейка Grundfos MAGNA 3.

Маркировка циркуляционных насосов для систем отопления

Насос Grundfos UPS. Обзор

Конструктивно насосы UPS изготовлены по технологии «мокрый-ротор», одним словом, гидравлическая часть насоса и двигатель составляют единое целое. В такой конструкции ротор полностью герметизирован. Данное решение освобождает от использования торцевого уплотнения, вместо него используется всего пара сальников. Кроме того, насос не имеет крыльчатки для охлаждения двигателя, а от перегрева его защищает перекачиваемая жидкость, она же выступает смазывающим элементом для подшипников.

Насос Grundfos UPS маркировка:

Рассмотрим циркуляционный на примере насос Grundfos UPS 25–40:

Up – обозначение оборудования типа циркуляционный насос;
S – оборудование насоса переключателем скоростей работы;
25 – диаметр трубы, мм. (бывают насосы на 25,32, и 40 мм);
40 – наибольший показатель напора, дм (40 дм = 4 м) – на третьей скорости.

Насосы с длиной 130 мм чаще всего используют в ограниченном пространстве, например в настенных котлах.

Оборудование с фланцевым соединением в силу малых размеров насоса применяют и вовсе в единичных случаях на трубу 40 мм. В общем случае применяют стандартные насосы с монтажной длиной 180 мм и с присоединительными гайками на трубу с 25 мм. – гайки на полтора дюйма G1 1/2″, на трубу 32 мм. гайки два дюйма G2″.

Насос Grundfos UPS с литерой “A”

Две основные характеристика циркуляционного насоса

Диаметр труб подключения

Обращаем внимание, что для подключения на патрубках корпуса, сделаны отводы с нарезанной резьбой.

Мощность

Мощностью в системах отопления называют способность поднять воду на определенную высоту или напор насоса.

Пример: Циркуляционный насос Wilo Star 30/2, означает, что диаметр труб подключения 30 мм, напор 2 метра.

В маркировке Wilo мощность указывается, просто в метрах.

Обозначение насосов Grundfos

Разберемся что зашифровано в обозначении насоса UPS.

Модельный ряд — UP
С фиксированными скоростями — S
Наличие сдвоенного насосного агрегата — D
Условный диаметр патрубков насоса в миллиметрах
Максимальны напор в дециметрах
Присоединение, материал
при отсутствии буквы — трубная резьба
Материал корпуса
N – нержавеющая сталь
при отсутствии буквы — чугун

Например обозначение Grundfos UPS 25-60 означает — насос серии UP с переключателем скоростей с фиксатором, условны диаметр прохода патрубков 25 мм, напор 6 метров корпус выполнен из чугуна, монтаж — трубный.

Что такое соединение ВР/BP

ВР/BP означает гайка/гайка;
BP/HP означает гайка/резьба.

Несколько советов, как не купить подделку

Все мы знаем, что на любой, популярный в народе товар, существует аналог, который, по сути, является подделкой. Естественно, что эта участь не обошла стороной и насосы Grundfos. Как понять при покупке, что перед вами оригинал?

Краска

В первую очередь нужно обращать внимание на качество лакокрасочного покрытия. Высококачественная краска стоит дорого, а повышение себестоимости подделок, в планы их организаторов не входит.

Поэтому, краску на подделках бывает достаточно ковырнуть ногтем, и она отстаёт от основания. Заводское же покрытие очень прочное, и даже при механических повреждениях прибора, краска не шелушится.

Серийный номер

В оригинальных насосах, заводского изготовления, серийный номер не написан маркером и не проштампован, а выдавлен на корпусе. Три последних цифры обычно соответствуют длине межфланцевого соединения — найдите этот параметр в паспорте и сравните.

Серийный номер на корпусе насоса

У каждого насоса должен быть свой номер, и если вы увидели на разных насосах один и тот же номер – можете смело отказаться от покупки. Кроме того, основные параметры насоса наносятся на переднюю часть корпуса с помощью лазерной гравировки. От руки ничего не должно быть написано!

Определить визуально подделку не всегда получается так легко. Но выдать её могут даже крепления на коробке. В оригинале это должны быть винты, а в конрафакте нередко бывают обычные саморезы.

Так что будьте внимательны, а лучше, приобретайте насос только в дилерском центре. И тогда вам точно будет не о чем беспокоиться.

Маркировка циркуляционных насосов grundfos

Расшифровка марки (Type) насоса grundfos:

UP – циркуляционный;
S – есть переключение мощности (частоты вращения);
D – спаренный;
30 – диаметр (мм dn) всасывающего патрубка и патрубка напора;
60 – max. напор (метры×10);
F – подключение труб через фланец (буква отсутствует при резьбе);
N – материал корпуса (корпус чугун–буквы нет, буква N — корпус из нержавейки);
B – корпус бронзовый;
A –корпус имеет выпуск воздуха;
K – корпус для работы с антифризом (спец. исполнение).

Документация: насос Grundfos – информация для пользователей

Как приобрести запчасти для насоса Grundfos

Приобретая насосное оборудование для домашнего водоснабжения, канализационной, отопительной или дренажной системы, каждый покупатель в первую очередь старается выяснить, на какой срок даётся гарантия производителя и как вообще осуществляется его техническое обслуживание. Это относится и к продукции таких известных мировых брендов, как Grundfos — ведь механизмов, которые никогда не ломаются, как известно, не бывает.

В данной статье мы расскажем какие аксессуары и запчасти можно приобрести у дилеров и что предлагают сегодня гарантийные сервисы насосов Грундфос.

Насосы марки Grundfos

Прежде чем говорить о том, где приобрести запчасти для насосов Grundfos и как осуществляется их техническое обслуживание, скажем несколько слов о производителе. Данный бренд принадлежит датской компании с одноимённым названием, которая была основана ещё в середине прошлого века.

Они были первыми во многом. Это и принципиально новые конструктивные решения, и стандартизация определённых узлов в насосах, применение титана для изготовления быстро изнашивающихся деталей, а также автоматическое регулирование работы сети. Именно компания Grundfos создала систему DDD, позволяющую отказаться от регулирования давления в трубопроводах с помощью задвижек.
Благодаря применению постоянных магнитов, продукция данного производителя бьёт все рекорды и по уровню энергоэффективности, и по показателям КПД. Так что более высокая цена насосов Грундфос за счёт экономичности расхода электроэнергии компенсируется довольно быстро.
Если вы хотите более подробно узнать об инновациях данной компании, просто наберите в поисковой строке «насос грундфос официальный сайт». Конечно, не вся их продукция, присутствующая на российском рынке насосного оборудования, производится именно в Дании. Заводы Grundfos размещены в большинстве государств Европы, а так же во всех крупных странах, включая и Китай.

Покупка и установка насосов Grundfos SQ

Если для скважины планируется использовать насос Grundfos серии SQ, то купить его можно в , при необходимости получив всю необходимую консультативную помощь от специалистов. И даже в том случае, если решено приобретать прибор без кабеля, наши мастера качественно и правильно произведут все необходимые монтажные работы, а при необходимости, и выполнять установку оборудования в скважине или колодце.

Ознакомиться со всем ассортиментом насосов SQ от Grundfos и оформить покупку можно на сайте нашего интернет-магазина. Если существует необходимость доставки оборудования на объект, то к услугам наших покупателей собственная транспортная служба.

С кабелем или без: как выбрать насос SQ

Справедливости ради следует отметить, что все скважинные насосы SQ от Grundfos выпускаются с кабелем, разница состоит в том, что в одних моделях он равен 1,5 м, что предполагает дополнительный монтаж, в других – он предустановлен и равен глубине погружения насоса. Например, в модели Grundfos SQ 2-55 кабелем составляет 60 м, что позволяет сразу производить установку оборудования в скважину.

Основным преимуществом приобретения насоса без кабеля можно считать более доступную цену, которая ниже на 30-40 % от аналога в полной комплектации. Поэтому финансовый вопрос часто является определяющим, но перед тем как окончательно сделать выбор следует знать о некоторых в прямом смысле «подводных камнях», которые нужно учитывать.

Предустановленный на заводе кабель полностью соответствует предъявляемым к нему требованиям, с учетом его места эксплуатации: все соединения герметичны, применяемые для его изготовления материалы безопасны и могут использоваться в питьевой воде.

В том случае, если к насосу нужно подключить кабель, то сначала придется правильно определить его сечение и длину, сделать надежное и герметичное соединение. Теоретически это не так сложно, но даже в том случае если все было сделано верно и качественно, в процессе эксплуатации возможны некоторые проблемы, связанные с использованием защитной муфты, которая бывает заливной или термоусадочной: она теряет герметичность, что может привести к замыканию намокших клемм.

Проблемой может стать и постоянно греющийся кабель, а причина этого явления – недостаточно обжатые или спаянные контакты. А далее события могут развиваться по цепной реакции: греется кабель – обсадная муфта пересыхает, что приводит к ее разгерметизации – в действие вступает вода и добирается до клеммной коробки.

В том случае если произошла ошибка при определении сечения кабеля, то просто происходит падение напряжения и соответственно, понижается частота вращения. При снижении напряжения в кабеле ниже 150 В, насос отключает встроенная защита, а потребителю придется гадать, что же произошло с прибором и чаще всего он подумает, что двигатель просто сгорел. Но к его радости – это не так: достаточно будет поменять кабель и пользоваться насосом дальше.

Управление насосами

Кроме непосредственно насосных агрегатов и запасных частей к ним вниманию потребителя предлагается и различное вспомогательное оборудование. Это частотные преобразователи различной мощности, пускозащитные устройства, модули для диспетчерских систем, стационарные щиты и пульты дистанционного управления.

Всё это тоже производится в различных вариантах исполнения, что позволяет произвести идеальный подбор их к той или иной модели насоса. Особенно это касается шкафов управления, ведь к ним может подключаться не один, а несколько насосов. Всё это учитывается в их конструкции, также имеет значение вариант соединений: прямое подключение или по схеме «звезда-треугольник».

Шкаф управления насосами Grundfos

Шкаф LC 108

Например, шкаф с маркировкой LC 108 предназначен для управления насосной станцией, подающей воду из резервуара, или одним насосом, внедрённым в систему автономного водоснабжения. Он оснащён встроенным зуммером, и в случае возникновения аварийной ситуации может подавать звуковой сигнал.

Шкаф изготовлен из негорючего инженерного полимера и для управления насосами разной мощности производится в нескольких модификациях (cv/ Станция управления погружным насосом: оборудование для автономных и магистральных коммуникаций). Соответственно, габариты щита могут быть тоже разными.

Насос Grundfos UPS

Насос Grundfos UPS. Обзор

Насос Grundfos UPS маркировка :

Рассмотрим циркуляционный на примере насос Grundfos UPS 25 – 40:

Up – обозначение оборудования типа циркуляционный насос ;
S – оборудование насоса переключателем скоростей работы ;
25 – диаметр трубы , мм . ( бывают насосы на 25 , 32 , и 40 мм );
40 – наибольший показатель напора , дм ( 40 дм = 4 м ) – на третьей скорости.

Насосы с длиной 130 мм чаще всего используют в ограниченном пространстве, например в настенных котлах.

Насос Grundfos UPS с литерой “A”

Насос Grundfos UPS , подбор. Таблица подбора.

Отапливаемая площадь (м 2 )	Производительность (м 3 /час)	Марки Grundfos UPS
80 – 240	От 0,5 до 2,5	UPS 25 – 40
100 – 265	От 0,5 до 2,5	UPS 32 – 40
140 – 270	От 0,5 до 2,7	UPS 25 – 60
165 – 310	От 0,5 до 2,7	UPS 32 – 60

Насос grundfos ups технические характеристики

Подводя итоги

Как подобрать циркуляционный насос. Быстро, просто, правильно.

Выбор любого оборудования представляет собой компромисс между его стоимостью и функциональными возможностями, поэтому потребителю следует учитывать факторы, влияющие на удорожание заказа. Среди них можно выделить:

Характер рабочей средыНапример, повышенная её агрессивность требует применения особо стойких материалов, загрязнённость предъявляет определённые требования к рабочим органам насосов
Значение максимального рабочего давленияМатериал корпусных деталей насосов высокого давления должен обладать повышенной прочностью, требует другой технологии изготовления и увеличения металлоёмкости
Рабочая температураЭксплуатация в условиях повышенной температуры требует применения соответствующих материалов, это также относится к конструкции скользящих уплотнений

Комплектация насосных агрегатов частотно регулируемым приводомЧастотный преобразователь позволяет экономить до 30-40% электроэнергии в периоды не пикового потребления воды, но при этом увеличивает конечную стоимость насоса
Материал насосаВ качестве которого могут использоваться латунь, различные марки чугуна или нержавеющая сталь, существенно влияют на общую стоимость заказа

Обзор других моделей

Концерн Grundfos предлагает еще две модели:

Magna.
Alpha.

Magna

У этой модели три категории: большие насосы, средние и малые. Для систем отопления частных домов используются две последние группы.

Особенность модели заключается в том, что ее можно использовать и для отопления, и для горячего водоснабжения, и для систем кондиционирования. Устройство обеспечено блоком управления, который следит за температурным режимом и за давлением внутри отопительной системы. Насосы малой мощности можно устанавливать на теплые полы.

Alpha

Это инновационное решение, которое позволяет отойти от решения задач, связанных не только с ручной настройкой, но и автоматической. Если так можно выразиться, это «умный насос». Установленный в отопительную систему дома насос сам решает, на основе какого режима он будет работать. И будьте уверены, что выберет он оптимальный вариант. А это равномерное распределение тепла по всем помещениям, плюс неплохая экономия топлива и электричества.

Если по каким-то причинам в отоплении происходят изменения, прибор сам под них подстраивается. При этом можно задать насосу определенные настройки режимов. К примеру, снижать потребление топлива ночью или в промежутки времени, когда в доме никого нет. Плюс ко всему в систему подачи электроэнергии установлен блок, который отвечает за преобразование частоты тока.

Режимы работы

Современный рециркуляционный насос для отопления относится к многофункциональным устройствам. Различные образцы этого оборудования способны работать в обозначенных в паспорте режимах, включая «фиксированную скорость». Все они оснащаются синхронным двигателем, работу которого контролирует встроенный процессор. Блок управления при эксплуатации агрегата регистрирует следующие основные параметры:

сила тока;
частота вращения ротора;
температура в рабочей области и другие.

Его наличие позволяет подстраиваться под конкретную отопительную сеть с оптимальным режимом энергопотребления.

Насос Grundfos UPS , подбор. Таблица подбора.

Если мы хотим правильно подобрать циркуляционный насос Grundfos UPS, для начала, необходимо определиться с такими характеристиками как напор = H в

метрах, и расход = Q в метрах кубических. Затем надо посчитать, сколько тепла понадобится на отопление Вашей площади.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки Grundfos UPS
80 – 240	От 0,5 до 2,5	UPS 25 – 40
100 – 265	От 0,5 до 2,5	UPS 32 – 40
140 – 270	От 0,5 до 2,7	UPS 25 – 60
165 – 310	От 0,5 до 2,7	UPS 32 – 60

В данном вопросе не работает правило – чем мощнее тем лучше, так как переразмеренный насос по гидравлическим показателям, во-первых, потребляет больше электричества, что ведет к малой энергоэфективности. Во-вторых может шуметь система трубопроводов доставляя значительный дискомфорт Вашим домочадцам. На видео, легендарный насос Grundfos UPS 25-40 180.

Как подобрать насос

Для того, чтобы подобрать насос нужно знать ответы на такие вопросы:

Сколько жидкости нужно перекачивать за единицу времени (расход) Может измеряться в м³/ч, л/мин, л/сек, gpm … 1м³/ч ≈ 16.67л/мин ≈ 0.28л/сек ≈ 3.67gpm
Какое давление должен развивать насос при указанном расходе (напор) Может измерятся в м, кгс/см², bar, psi … 10м = 1кгс/см² ≈ 0.98bar ≈ 14.22psi
Что будет перекачивать насос (назначение)
Где будет установлен насос (конструкция) Подробнее о назначении и конструкциях насосов можно прочитать в статьях-описаниях разделов насосов.

Что нужно для подбора?

К основным характеристикам, необходимым при выборе любого насоса для воды, относятся:

рабочий расход, то есть, количество воды, перекачиваемое в единицу времени;
величина требуемого напора, представляюая собой давление на выходе насоса.

По значениям расхода и напора в программе определяется рабочая точка. Для этого выбирается наиболее подходящий рабочий график нужного семейства насосов, имеющий точку с наиболее близкими параметрами.

Рассмотрим, сколько служат, работают погружные насосы для скважин

В порядке возрастания срока эксплуатации.

1) Шнековые, винтовые насосы для скважин. К ним относятся такие марки и модели как: Калибр НЦПС, Юнипамп Эко Винт, Беламос 3sp 60/1.8, Вихрь СН 90 и масса подобных по конструкции электронасосов. Эти модели имеют в качестве рабочей части резиновый винт, а не полимерную крыльчатку как центробежные насосы.

Шнековые винтовые насосы работают от 5 минут до 1,5 лет по нашей статистике. В среднем 7 месяцев – 1 год. Однако все же есть вероятность, что винтовой электронасос может отработать и 5 лет. Просто она крайне мала. Цена этих скважинных агрегатов от 4 до 9 тыс. примерно.

Со шнековыми насосами могут быть такие неполадки (чтобы посмотреть видео, кликните по изображению чуть ниже):

Вот видео про работу шнекового насоса 4 дюйма:

2) Центробежные насосы бюджетного ценового сегмента. От 8 тыс. за насосы для неглубоких скважин до 30 тыс. за насосы для скважин свыше 100 – 150 метров 150 метров.

Это китайские насосы Беламос, Акватек SP, Джилекс Водомет Проф, Вихрь СН, Юнипамп и т. п., украинские Водолей БЦПЭ.

Трехдюймовые китайцы работают в среднем 2,5 года. Водолею смело можно отдать первенство, он часто живет более 5 лет и вплоть до 10-12. Четырехдюймовое китайское насосное оборудование служит дольше, но Водолей БЦПЭ по нашей практике, да и по отзывам с форумов тут явный лидер.

Время от времени проблему неработающих китайских насосов можно устранить быстро и недорого, об этом рассказываем в видео ниже:

4) Насосы среднего ценового сегмента итальянских марок Pedrollo, Акварио ASP. Срок службы Pedrollo составляет от 5 до 15 лет — тут многое зависит от условий эксплуатации. Часто, в случае, когда хозяева забывают следить за давлением в гидробаке, то насос начинает часто включаться и отключаться. так вот, при таких условиях китайские погружные центробежные электронасосы сгорают, а у Pedrollo (и Грундфоса) просто повреждается скважинный подводный кабель питания двигателя, сам двигатель остается цел.

При постоянном правильном обслуживании срок службы таких скважинных насосов моет составить 6-8 лет. А в некоторых случаях и больше.

4) Дорогие насосы. Срок работы погружных электронасосов Grundfos SQ может колебаться ощутимо. На нашей практике в плохих условиях (сильно железистая вода, соленая вода, проблемы с электричеством) насосы работают 5-6 лет. Если условия хорошие, то могут отработать и более 10 лет. Также статистика по насосам Грундфос SQ нуждается в корректировке, так как последние 5 лет в Россию поставляются Грюндфосы производства Мексики, а не Дании как это было раньше. По данному бренду все же встречаются некоторые нарекания и необходимости диагностики проблем спустя 1-3 года эксплуатации, но в подавляющем большинстве случаев можно сказать, что Grundfos SQ это тот электронасос, который поставил и забыл. Один из проверенных насосов.

Бывают, конечно, и таки случаи, когда Грундфос отрабатывают 2-7 лет:

Основная маркировка

UP – тип насоса (циркуляционный);
S — имеется трехскоростной переключатель;
D – спаренный, то есть по одной трубе одновременно перекачивают два насоса, расположенных по разным сторонам трубопровода;
25 – диаметр подключения трубопроводов системы к насосу, выраженный в миллиметрах. Типовой ряд бывает с диаметрами 25, 32 и 40 мм.
40 – мощность, выраженная в высоте подъема столба жидкости. Высота пишется в дециметрах, то есть чтобы перевести в метры, необходимо разделить на 10: 40 = 4 м;
F – фланцевое соединение трубопровода к насосу. Если этот индекс отсутствует, то трубы подсоединяются с помощью трубной резьбы.

по умолчанию, если нет буквенного обозначения, то материал агрегата чугун;
N – изготовлен из нержавеющей стали;
B – корпус выполнен из бронзы;
A – оборудован штуцером воздухоотводчика;
K – исполнение для холодной воды;
KU – клеммная коробка заполнена пеной, предназначен для холодной воды.

Электрические характеристики

Разновидности приборов

В настоящее время компания предлагает два вида:

С сухим ротором.
С мокрым ротором.

С сухим ротором

Необходимо сразу же отметить, что этот вид насосного оборудования отличается высоким коэффициентом полезного действия. Плюс у него большая мощность. Для таких видов необходимо большое количество теплоносителя, поэтому устройства этого типа используются или на производственных предприятиях, или в системе отопления больших зданий. В частном домостроении применяются редко (огромный дом в виде дворца с отдельно стоящей котельной).

Конструктивная особенность – это ротор, который не соприкасается с водой, отсюда и название. Отделяется он от камеры, где движется теплоноситель, манжетой.

Циркуляционный насос Грундфос сухого типа очень шумный, он оснащен специальным вентилятором, который поддерживает необходимую температуру корпуса агрегата.

С мокрым ротором

Для систем отопления в частных домах оптимальный вариант – насос Grundfos UPS. Начнем с аббревиатуры: UP обозначает отношение к категории циркуляционных насосов, S — трехскоростная система переключения. То есть этот циркуляционный насос может работать в режиме трех скоростей, которые переключаются или вручную, или в автоматическом режиме.

По сравнению с предыдущим видом, насос с мокрым ротором обладает невысоким КПД – 50%. Зато он бесшумно работает. Единственное условие качественной эксплуатации – это высокое качество теплоносителя. Если это условие соблюдается, то прибор будет работать до 10 лет гарантировано.

Специалисты рекомендуют устанавливать в систему отопления дома циркуляционный насос Грундфос с автоматикой. Во-первых, задавать режим работы можно на несколько дней. Во-вторых, такой агрегат потребляет меньше электричества. В-третьих, полное отсутствие процесса обслуживания. Задал настройки и больше к оборудованию подходить не надо.

Какие параметры могут понадобиться?

При подборе насосов для водоснабжения, водоотведения и других нужд, необходимо учитывать специфические особенности эксплуатации агрегатов различного назначения.

Циркуляционный насос для отопления	Параметры системы отопления – температуру теплоносителя, общую тепловую нагрузку, диаметры трубопроводов
Скважинные агрегаты	Размеры скважины и ее дебита (количество воды, которую можно выкачать за единицу времени)
Погружные и дренажные насосы	Наличие и характер твёрдых частиц. Это определяет необходимость использования режущих механизмов
Насосы повышения давления	Давление до насоса
Насосы пожарных станций	Тип системы пожаротушения (спринклерная, дренчерная), давление в системе, суммарный расход оросителей

Пошаговая инструкция монтажа своими руками

Чтобы агрегат эффективно выполнял свою задачу, его следует устанавливать на горизонтальной плоскости. Оборудование с мокрым ротором ставится на подающем контуре, а с сухим — на обратку. Дело в том, что при «сухом» исполнении используются резиновые или паронитовые прокладки, которые довольно быстро портятся под воздействием высокой температуры.

Желательно, чтобы перед отопительным насосом был установлен фильтр грубой очистки. Он необходим для защиты оборудования от попадания в него мелких примесей. Это позволит продлить срок службы техники.

Бывает, что на территории, где устанавливается оборудование, отключают электричество. Чтобы насос работал беспрерывно, необходимо дополнительно монтировать байпас.

Некоторые пользователи в ходе установки не могут определить правильное направление патрубков. Производитель учел эту особенность, поэтому на корпусе напорной техники можно увидеть стрелку, показывающую, в каком направлении вращается ротор, а соответственно и теплоноситель.

Как правило, циркуляционное оборудование продается без крепежных элементов, поэтому их придется докупать отдельно. При подключении прибора к сети профессионалы рекомендуют пользоваться отдельным кабелем, идущим от распределительного щитка.

Основные этапы проведения работ:

Из контура отопления сливается вся жидкость. Если он уже давно в эксплуатации, рекомендуется качественная промывка.
Для подключения оборудования врезаются обходные участки. Между врезками ставится байпас, который должен дополнять обратный клапан или шаровый кран. Это защитит пластиковые вкладыши в процессе сварки.
Обходной трубопровод оборудуется запорной арматурой.
Монтируется фильтр грубой очистки.
В верхней части байпаса устанавливается кран Маевского или автоматический воздушный клапан.
Врезается насос. Если модель оборудована «мокрым» ротором, то она должна ставиться по горизонтали.
Для подключения к сети лучше использовать отдельную розетку с заземлением.
Насос заполняется теплоносителем, проверяется его работоспособность.

С первого взгляда кажется, что установка не представляет собой ничего сложного. Но это только для опытных пользователей. На практике могут встречаться различные проблемы, поэтому рекомендуется внимательно изучить прилагаемую к оборудованию инструкцию. Если опыта недостаточно, лучше всего пригласить специалиста, который учтет все требования и правильно настроит агрегат. Печи длительного горения на дровах читайте у нас на сайте.

Советы и рекомендации

Монтаж производится на горизонтальной поверхности. Имеет смысл приобрести скважинный насос в комплекте с кабелем. Трос нужно не только надежно закрепить, но и отмерить. Насос погружается под воду полностью на глубину от полуметра до полутора. Трос фиксируется на поверхности, скважина закрывается, но все это делается после подсоединения шланга.

Соединения должны быть герметичны. Для этого используют ФУМ-ленту. При опускании конструкции в скважину следят, чтобы шланг не перекручивался и не перегибался. Диаметр должен быть таким, как указано в техническом паспорте к устройству. Если он будет меньше, снизится пропускная способность, и как следствие насос будет работать с перегрузками.

Систему водоснабжения можно организовать двумя способами:

Первый предполагает включение насосного оборудования и подачу воды непосредственно к активному потребителю.
Второй метод – оснастить систему накопительным баком.

В этом случае насос нужен, чтобы наполнить резервуар, а вода самотеком или при помощи циркуляционного насоса направляется из емкости к точке потребления. Примечательно то, что смонтировать конструкцию можно собственными руками.
