In на схеме что это

ИН — это вход или выход?

Неважно — усилитель это, автомобильная магнитола, колонки, или плата с портами подключения питающих проводов — ИН всегда является ВХОДОМ сигнала (аудио или электричества).

Важные моменты:

1. Правильнее не ИН а IN.
2. Разьем выхода, то есть противоположно ИН — это ОУТ, точнее OUT.
3. Обозначения пришли к нам из английского языка и прочно закрепились среди техники.
4. ВАЖНО: нельзя путать данные разьемы, они могут быть предназначены для разной силы тока. Например возьмем усилитель — в разьем IN подается аудиосигнал без усиления, а OUT — выход усиленного сигнала. Если например неусиленный сигнал подать в OUT — устройство может активировать режим защиты (в лучшем случае) или просто сгорит. Очень важно читать инструкцию к любому устройство, прежде чем производить подключение.

Чтобы легче было запомнить:

• IN — вход, слово короче как и в русском языке.
• OUT — выход, слово длиннее на одну букву, как слово выход в русском языке.

Разьем ИН может быть на любой технике, например его может содержать TV-тюнер (телевизионный приемник для вывода изображения на монитор):

Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!

In на схеме что это

Эти детали предназначаются для регулирования силы тока в цепи. Постоянные резисторы обладают определенной и неизменной величиной сопротивления. У переменных сопротивление находится в интервале от нуля до установленного максимального значения. Названия и условные обозначения этих радиодеталей на схеме регламентируются ГОСТом 2.728-74 ЕСКД. В общем случае на чертеже они представляют собой прямоугольник с двумя выводами. Американские производители обозначают резисторы на схемах зигзагообразной линией. изображение резисторов на схемах изображение резисторов на принципиальных схемах

Постоянные резисторы

Переменные резисторы

• Последовательное. Конечный вывод одной детали соединяется с начальным выводом другой. По всем элементам цепи протекает общий ток. Подключение каждого последующего резистора увеличивает сопротивление.
• Параллельное. Начальные выводы всех сопротивлений соединяются в одной точке, конечные – в другой. Ток проходит по каждому резистору. Общее сопротивление в такой цепи всегда меньше, чем сопротивление отдельного резистора.
• Смешанное. Это наиболее популярный тип соединения деталей, объединяющий два описанных выше.

Конденсаторы

• Конденсаторы с постоянной емкостью. Около значка ставится буква «С», порядковый номер детали, значение номинальной емкости.
• С переменной емкостью. Около графического значка проставляются значения минимальной и максимальной емкости.

Диоды и стабилитроны

графическое изображение диодов и стабилитронов на схемах Диод – полупроводниковый прибор, предназначенный для пропускания электрического тока в одну сторону и создания препятствий для его протекания в противоположную. Этот радиоэлемент обозначается в виде треугольника (анода), вершина которого направлена в сторону протекания тока. Перед вершиной треугольника располагают черту (катод). Стабилитрон – разновидность полупроводникового диода. Стабилизирует приложенное к выводам напряжение обратной полярности. Стабистор – диод, к выводам которого прилагается напряжение прямой полярности.

Транзисторы

Транзисторы – полупроводниковые приборы, используемые для генерации, усиления и преобразования электрических колебаний. С их помощью контролируют и регулируют напряжение в цепи. Отличаются разнообразием конструкций, диапазонов частот, форм и размеров. Наиболее популярны биполярные транзисторы, обозначаемые на схемах буквами VT. Для них характерна одинаковая электропроводность коллектора и эмиттера. графическое изображение транзисторов на схемах

Микросхемы

Микросхемы – это сложные по составу электронные компоненты. Представляют собой полупроводниковую подложку, в которую интегрируют резисторы, конденсаторы, диоды и другие радиодетали. Служат для преобразования электроимпульсов в цифровые, аналоговые, аналогово-цифровые сигналы. Изготавливаются в корпусе или без него. Правила условного графического обозначения (УГО) цифровых и микропроцессорных микросхем регламентируются ГОСТом 2.743-91 ЕСКД. Согласно им, УГО имеет форму прямоугольника. На схеме показывают линии подвода к нему. Прямоугольник состоит только из основного поля или основного и двух дополнительных. В основном поле в обязательном порядке указывают функции, выполняемые элементом. В дополнительных полях обычно расшифровывают назначения выводов. Основные и дополнительные поля могут разделяться или не разделяться сплошной линией. графическое изображение микросхем

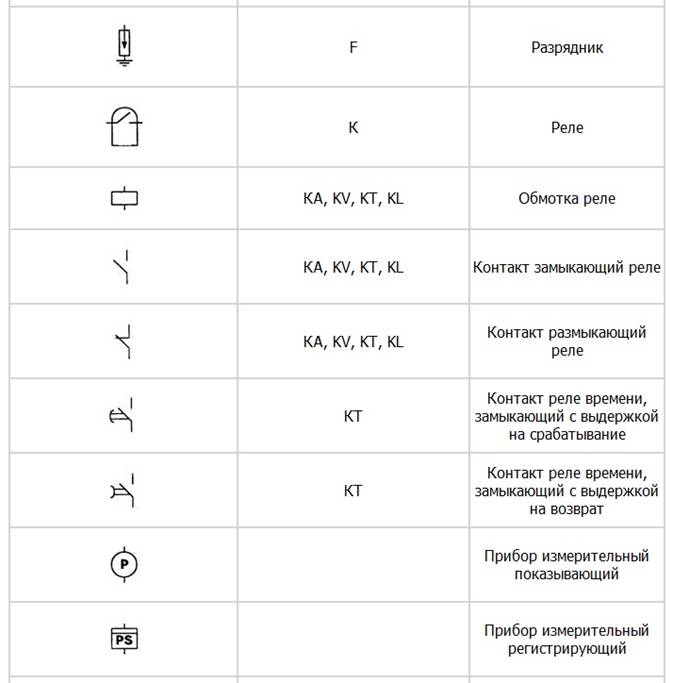

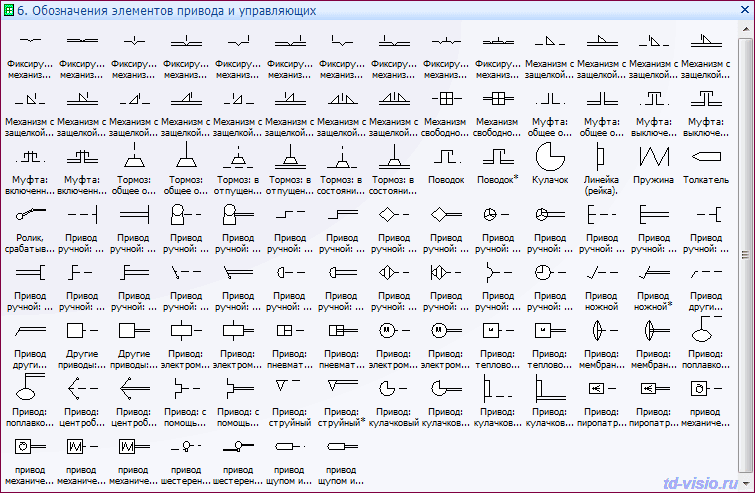

Кнопки, реле, переключатели

• Кнопка представляет собой двухконтактный прибор, служащий для краткосрочного соединения частей электроцепи способом нажатия.
• Выключатель – двухконтактное устройство, предназначенное для соединения и размыкания электроцепи.
• Переключатель – трехконтактный прибор, служащий для переключения электроцепей. Один контакт может находиться в двух разных положениях. изображение элементов электрической цепи
• Реле – электроприбор, который служит для переключения электроцепей путем подачи напряжения на электрическую обмотку. Если в реле присутствует несколько групп контактов, то им присваивают порядковые номера. Контакты могут быть замыкающими, размыкающими, переключающими.

In на схеме что это

Майор Издатель Осипенко А.И.

Секреты зарубежных радиосхем. Учебник-справочник для

мастера и любителя. — М.: Майор, 2004. — 112 с.

Автор опровергает распространенное заблуждение, будто чтение радиосхем и их использование при ремонте бытовой аппаратуры доступно лишь подготовленным специалистам. Большое количество иллюстраций и примеров, живой и доступный язык изложения делают книгу полезной для читателей с начальным уровнем знания радиотехники. Особое внимание уделено обозначениям и терминам, применяемым в зарубежной литературе и документации к импортной бытовой технике.

Рекомендуется как методическое пособие для студентов радиотехнических специальностей вузов и техникумов, руководителей радиокружков и любителей домашнего технического творчества.

Прежде всего, уважаемый читатель, мы благодарим вас за интерес, проявленный к этой книге.

Брошюра, которую вы держите в руках, лишь первый шаг на пути к невероятно увлекательным знаниям. Автор и издатель будут считать свою задачу выполненной, если эта книга не только послужит справочником для начинающих, но и придаст им уверенности в своих силах.

Мы постараемся наглядно показать, что для самостоятельной сборки простой электронной схемы или несложного ремонта бытового прибора вовсе не нужно обладать большим объемом специальных знаний. Разумеется, для разработки собственной схемы потребуется знание схемотехники, т. е. умение строить схему в соответствии с законами физики и сообразно параметрам и назначению электронных приборов. Но и в этом случае не обойтись без графического языка схем, чтобы сначала правильно

понять материал учебников, а затем правильно изложить собственную мысль.

Готовя издание, мы не ставили перед собой цели в сжатом виде пересказать содержание ГОСТов и технических стандартов. Прежде всего, мы обращаемся к тем читателям, у кого попытка применить на практике или самостоятельно изобразить электронную схему вызывает растерянность. Поэтому в книге рассмотрены лишь наиболее часто применяемые символы и обозначения, без которых не обходится ни одна схема. Дальнейшие навыки чтения и изображения принципиальных электрических схем придут к читателю постепенно, по мере приобретения им практического опыта. В этом смысле изучение языка электронных схем похоже на изучение иностранного языка: сначала мы запоминаем алфавит, затем простейшие слова и правила, по которым строится предложение. Дальнейшее же знание приходит только с интенсивной практикой.

Одна из проблем, с которой сталкиваются начинающие радиолюбители, пытающиеся повторить схему зарубежного автора или отремонтировать бытовое устройство, состоит в том, что существует расхождение между системой условных графических обозначений (УГО), принятых ранее в СССР, и системой УГО, действующей в зарубежных странах. Благодаря широкому распространению конструкторских программ, снабженных библиотеками УГО (практически все они разработаны за рубежом), зарубежные схемные обозначения вторглись и в отечественную практику невзирая на систему ГОСТов. И если опытный специалист способен понять значение незнакомого символа, исходя из общего контекста схемы, то у начинающего любителя это может вызывать серьезные затруднения.

Кроме того, язык электронных схем периодически претерпевает изменения и дополнения, начертание некоторых символов меняется. В этой книге мы будем опираться, в основном, на международную систему обозначений, так как именно она используется в схемах к импортной бытовой аппаратуре, в стандартных библиотеках символов для популярных компьютерных программ и на страницах зарубежных веб-сайтов. Будут упомянуты и обозначения, официально устаревшие, но на практике встречающиеся во многих схемах.

ОСНОВНЫЕ ТИПЫ СХЕМ

В радиотехнике наиболее часто применяются три основных типа схем: функциональные схемы, принципиальные электрические схемы и наглядные изображения. При изучении схемы какого-либо электронного устройства, как правило, используют все три типа схем, причем именно в перечисленном порядке. В некоторых случаях, для повышения наглядности и удобства, схемы могут частично комбинироваться.

Функциональная схема дает наглядное представление об общей структуре устройства. Каждый функционально законченный узел представляют на схеме в виде отдельного блока (прямоугольника, окружности и т. п.), с указанием выполняемой им функции. Блоки соединяются между собой линиями — сплошными или пунктирными, со стрелками или без них, в соответствии с тем, как они влияют друг на друга в процессе работы.

Принципиальная электрическая схема показывает, какие компоненты входят в схему и как они соединяются между собой. На принципиальной схеме часто указывают осциллограммы сигналов и величины напряжения и тока в контрольных точках. Эта разновидность схем наиболее информативна, и ей мы уделим наибольшее внимание.

Наглядные изображения существуют в нескольких вариантах и предназначены, как правило, для облегчения монтажа и ремонта. В их число входят схемы размещения элементов на печатной плате; схемы укладки соединительных проводников; схемы соединения отдельных узлов друг с другом; схемы размещения узлов в корпусе изделия и т. п.

1.1. ФУНКЦИОНАЛЬНЫЕ СХЕМЫ

Рис. 1-1. Пример функциональной схемы

комплекса законченных устройств

Функциональные схемы могут применяться для нескольких различных целей. Иногда они применяются для того, чтобы показать, как взаимодействуют между собой различные функционально законченные устройства. В качестве примера можно привести схему соединения телевизионной антенны, видеомагнитофона, телевизора и управляющего ими инфракрасного пульта ДУ (рис. 1-1). Подобную схему можно увидеть в любой инструкции к видеомагнитофону. Глядя на эту схему, мы понимаем, что антенну необходимо подключать к входу видеомагнитофона, чтобы иметь возможность записывать передачи, а пульт ДУ универсальный и может управлять обоими устройствами. Обратите внимание, что антенна показана при помощи символа, применяемого также и в принципиальных электрических схемах. Подобное “смешение” символов допускается в случае, когда функционально законченный узел представляет собой деталь, имеющую собственное графическое обозначение. Забегая вперед, скажем, что случаются и обратные ситуации, когда часть принципиальной электрической схемы изображается в виде функционального блока.

Если при построении блок-схемы приоритет отдается изображению структуры устройства или комплекса устройств, такую схему называют структурной. Если же блок-схема представляет собой изображение нескольких узлов, каждый из которых выполняет определенную функцию, и показаны связи между блоками, то такую схему обычно называют функциональной. Это деление является в некоторой степени условным. Например, рис. 1-1 одновременно показывает и структуру домашнего видеокомплекса и функции, выполняемые отдельными устройствами, и функциональные связи между ними.

При построении функциональных схем принято соблюдать определенные правила. Основное из них состоит в том, что направление прохождения сигнала (или порядок выполнения функций) отображается на чертеже слева направо и сверху вниз. Исключения делаются лишь в случае, когда схема имеет сложные или двунаправленные функциональные связи. Постоянные соединения, по которым распространяются сигналы, выполняют сплошными линиями, при необходимости — со стрелками. Непостоянные соединения, действующие в зависимости от какого-либо условия, иногда показывают пунктирными линиями. При разработке функциональной схемы важно правильно выбрать уровень детализации. Например, следует подумать, изображать ли на схеме предварительный и оконечный усилители разными блоками, или одним? Желательно, чтобы уровень детализации был одинаковым для всех компонентов схемы.

В качестве примера рассмотрим схему радиопередатчика с амплитудно-модулированным выходным сигналом на рис. 1-2а. Она состоит из низкочастотной части и высокочастотной части.

Рис. 1-2а. Функциональная схема простейшего AM передатчика

Нас интересует направление передачи речевого сигнала, принимаем его направление за приоритетное, и НЧ-блоки рисуем вверху, откуда модулирующий сигнал, пройдя слева направо по НЧ-блокам, попадает вниз, в высокочастотные блоки.

Главное достоинство функциональных схем состоит в том, что при условии оптимальной детализации получаются универсальные схемы. В разных радиопередатчиках могут использоваться совершенно разные принципиальные схемы задающего генератора, модулятора и т. п., но схемы с невысокой степенью детализации у них будут абсолютно одинаковы.

Другое дело, если применяется глубокая детализация. Например, в одном радиопередатчике источник опорной частоты имеет транзисторный умножитель, в другом применяется синтезатор частот, а в третьем — простейший кварцевый генератор. Тогда детализированные функциональные схемы у этих передатчиков будут разными. Таким образом, некоторые узлы на функциональной схеме, в свою очередь, тоже могут быть представлены в виде функциональной схемы.

Иногда, чтобы сделать акцент на какой-либо особенности схемы или повысить ее наглядность, применяют комбинированные схемы (рис. 1—26 и 1— 2в) , на которых изображение функциональных блоков сочетается с более или менее подробным фрагментом принципиальной электрической схемы.

Рис. 1-2б. Пример комбинированной схемы

Рис. 1-2в. Пример комбинированной схемы

Блок-схема, изображенная на рис. 1—2а представляет собой разновидность функциональной схемы. На ней не показано, как именно и сколькими проводниками блоки соединяются между собой. Для этой цели служит схема межблочных соединений (рис. 1-3).

Рис. 1-3. Пример схемы межблочных соединений

Иногда, особенно когда речь идет об устройствах на логических микросхемах или иных устройствах, действующих по определенному алгоритму, необходимо схематически изобразить этот алгоритм. Разумеется, алгоритм работы мало отражает особенности построения электрической схемы устройства, но бывает весьма полезен при его ремонте или настройке. При изображении алгоритма обычно пользуются стандартными символами, применяемыми при документировании программ. На рис. 1-4 показаны наиболее часто применяемые символы.

Как правило, их достаточно для описания алгоритма работы электронного или электромеханического устройства.

В качестве примера рассмотрим фрагмент алгоритма работы блока автоматики стиральной машины (рис. 1—5). После включения питания проверяется наличие воды в баке. Если бак пуст, открывается впускной клапан. Затем клапан удерживается открытым до тех пор, пока не сработает датчик верхнего уровня.

Начало или конец алгоритма

Арифметическая операция выполняемая программой, или некое действие, выполняемое устройством

Комментарий, пояснение или описание

Операция ввода или вывода

Библиотечный модуль программы

Переход по условию

Рис. 1-4. Основные символы описания алгоритмов

Рис. 1-5. Пример алгоритма работы блока автоматики

Достаточно давно, во времена первого радиоприемника Попова, не существовало четкого различия между наглядными и принципиальными схемами. Простейшие устройства того времени вполне успешно изображали в виде слегка абстрагированного рисунка. И сейчас в учебниках можно встретить изображение простейших электрических схем в виде рисунков, на которых детали показаны примерно так, как они выглядят на самом деле и как соединены между собой их выводы (рис. 1-6).

Рис. 1-6. Пример различия между монтажной схемой (А)

и принципиальной электрической схемой (В).

Но для четкого понимания того, что такое принципиальная электрическая схема, следует помнить: размещение символов на принципиальной электрической схеме не обязательно соответствует реальному размещению компонентов и соединительных проводников устройства. Более того, распространенной ошибкой начинающих радиолюбителей при самостоятельной разработке печатной платы является попытка размещения компонентов максимально близко к тому порядку, в каком они изображены на принципиальной схеме. Как правило, оптимальное размещение компонентов на плате значительно отличается от размещения символов на принципиальной схеме.

Итак, на принципиальной электрической схеме мы видим лишь условные графические обозначения элементов схемы устройства с указанием их ключевых параметров (емкость, индуктивность и т. п.). Каждый компонент схемы определенным образом пронумерован. В национальных стандартах разных стран относительно нумерации элементов существуют еще большие расхождения, чем в случае с графической символикой. Поскольку мы ставим себе задачу обучить читателя пониманию схем, изображенных по “западным” стандартам, приведем краткий перечень основных буквенных обозначений компонентов:

ANT Antenna Антенна

В Battery Батарея

С Capacitor Конденсатор

СВ Circuit Board Монтажная плата

CR Zener Diode Стабилитрон

ЕР или Earphone Головные телефоны

F Fuse Предохранитель

I Lamp Лампа накаливания

IС Integrated Circuit Интегральная схема

J Receptacle, Jack, Теr- Гнездо, патрон, клеммник

L Inductor, choke Катушка, дроссель

LED Light-emitting diode Светодиод

М Meter Измеритель(обобщенный)

N Neon Lamp Неоновая лампа

Р Plug Штепсельная вилка

PC Photocell Фотоэлемент

Q Transistor Транзистор

R Resistor Резистор

RFC Radio frequency choke Высокочастотный дроссель

S Switch Переключатель, выключатель

SPK Speaker Громкоговоритель

T Transformer Трансформатор

U Integrated Circuit Интегральная схема

V Vacuum tube Радиолампа

VR Voltage regulator Регулятор (стабилизатор) напр.

X Solar cell Солнечный элемент

XTAL или Crystal Кварцевый резонатор Y

Z Circuit assembly Узел схемы в сборе

ZD Zener Diode (rare) Стабилитрон (устаревш.)

Многие компоненты схемы (резисторы, конденсаторы и т. п.) могут присутствовать на чертеже более одного раза, поэтому к буквенному обозначению добавляется цифровой индекс. Например, если в схеме имеются три резистора, то они будут обозначены, как R1, R2 и R3.

Принципиальные схемы, как и блок-схемы, компонуют таким образом, чтобы вход схемы находился слева, а выход справа. Под входным сигналом подразумевают также источник энергии, если схема представляет собой преобразователь или регулятор, а под выходом подразумевается потребитель энергии, индикатор или выходной каскад с выходными клеммами. Например, если мы рисуем схему импульсной лампы-вспышки, то изображаем слева направо по порядку сетевую вилку, трансформатор, выпрямитель, генератор импульсов и импульсную лампу.

Нумерация элементов производится слева направо и сверху вниз. При этом возможное размещение элементов на печатной плате не имеет никакого отношения к порядку нумерации — принципиальная электрическая схема имеет высший приоритет по отношению к другим типам схем. Исключение делается, когда для большей наглядности принципиальная электрическая схема разбивается на блоки, соответствующие функциональной схеме. Тогда к обозначению элемента добавляется префикс, соответствующий номеру блока на функциональной схеме: 1-R1, 1-R2, 2L1, 2L2 и т. п.

Кроме буквенно-цифрового индекса рядом с графическим обозначением элемента часто пишут его тип, марку или номинал, имеющие принципиальное значение для работы схемы. Например, для резистора это величина сопротивления, для катушки — индуктивность, для микросхемы — маркировка производителя. Иногда информацию о номиналах и маркировке компонентов выносят в отдельную таблицу. Такой способ удобен тем, что позволяет дать расширенные сведения о каждом компоненте — намоточные данные катушек, особые требования к типу конденсаторов и т. п.

1.3. НАГЛЯДНЫЕ ИЗОБРАЖЕНИЯ

Принципиальные электрические схемы и функциональные блок-схемы удачно дополняют друг друга и легки для понимания при наличии минимального опыта. Тем не менее, очень часто двух этих схем бывает недостаточно для полноценного понимания конструкции устройства, особенно когда идет речь о его ремонте или сборке. В этом случае применяют несколько разновидностей наглядных изображений.

Мы уже знаем, что принципиальные электрические схемы не показывают физической сущности монтажа, и эту задачу решают наглядные изображения. Но, в отличие от блок-схем, которые могут быть одинаковыми для разных электрических схем, наглядные изображения неотделимы от соответствующих им принципиальных схем.

Рассмотрим несколько примеров наглядных изображений. На рис. 1-7 показана разновидность монтажной схемы — схема разводки соединительных проводников, собранных в экранированный жгут, причем рисунок максимально соответствует укладке проводников в реальном устройстве. Заметим, что иногда, для облегчения перехода от принципиальной схемы к монтажной, на принципиальной схеме также указывают цветовую маркировку проводников и символ экранированного провода.

Рис. 1-7. Пример схемы разводки соединительных проводников

Следующим широко применяемым типом наглядных изображений являются различные схемы размещения элементов. Иногда они сочетаются со схемой разводки проводников. Схема, изображенная на рис. 1-8, дает нам достаточную информацию о компонентах, из которых должна состоять схема микрофонного усилителя, чтобы мы могли их приобрести, но ничего не говорит о физических размерах компонентов, платы и корпуса, а также о размещении компонентов на плате. Но во многих случаях размещение компонентов на плате и/или в корпусе имеет принципиальное значение для надежной работы устройства.

Рис. 1-8. Схема простейшего микрофонного усилителя

Предыдущая схема удачно дополняется монтажной схемой рис. 1-9. Это двумерная схема, на ней могут быть указаны длина и ширина корпуса или платы, но не высота. Если необходимо указать высоту, то отдельно приводят вид сбоку. Компоненты изображены в виде символов, но их пиктограммы не имеют ничего общего с УГО, а тесно связаны с реальным внешним видом детали. Разумеется, дополнение столь простой принципиальной схемы еще и схемой монтажа может показаться лишним, но этого нельзя сказать о более сложных устройствах, состоящих из десятков и сотен деталей.

Рис. 1-9. Наглядное изображение монтажа для предыдущей схемы

Важнейшей и наиболее распространенной разновидностью монтажных схем является схема размещения элементов на печатной плате. Назначение подобной схемы — указать порядок размещения электронных компонентов на плате при монтаже и облегчить их нахождение при ремонте (напомним, что размещение компонентов на плате не соответствует их расположению на принципиальной схеме). Один из вариантов наглядного изображения печатной платы приведен на рис. 1-10. В данном случае хотя и условно, но достаточно точно показаны форма и размеры всех компонентов, а их символы снабжены нумерацией, совпадающей с нумерацией на принципиальной электрической схеме. Пунктирными контурами показаны элементы, которые могут отсутствовать на плате.

Рис. 1-10. Вариант изображения печатной платы

Такой вариант удобен при ремонте, особенно, когда работает специалист, по своему опыту знающий характерный вид и размеры практически всех радиодеталей. Если же схема состоит из множества мелких и похожих друг на друга элементов, а для ремонта требуется найти на плате множество контрольных точек (например, для подключения осциллографа), то работа существенно усложняется даже для специалиста. В этом случае на помощь приходит координатная схема размещения элементов (рис. 1-1 1).

Рис. 1-11. Координатная схема размещения элементов

Применяемая система координат чем-то напоминает координаты на шахматной доске. В данном примере плата разделена на две, обозначенные буквами А и В, продольные части (их может быть больше) и снабженные цифрами поперечные части. Изображение платы дополнено таблицей размещения элементов, пример которой приведен ниже:

Что означает gnd на микросхеме. Обозначение цепей питания в иностранных материалах

Каждый, кто имел дело с бытовой электроникой, сталкивался с обозначениями типа GND, VEE, VCC на схеме, разъемах или материнской плате. Что это такое и как использовать эту маркировку правильно?

GND — самое важное обозначение на схеме, относительно которого замеряются все остальные. Это «земля», нулевой потенциал, общий провод для питания и сигнала. По-английски ground — земля, отсюда — сокращение GND.

что такое GND

Очень часто на разъемах для GND используется черный провод, но не следует слишком доверять этому признаку, производители могут менять цвет.

Другие обозначения показывают потенциал относительно нуля:

• VEE — Voltage Emitter Emitter — минус;
• VCC — Voltage Collector Collector — плюс.

Если в электронной схеме применяются полевые транзисторы, то могут встречаться такие маркировки:

• VDD -Voltage Drain Drain — плюс;
• VSS — Voltage Source Source — минус.

Несмотря на название, никакого отношения к заземлению GND в электронике не имеет, за исключением случаев, когда используется экранирование. Это просто цепь, общая для питания и электрического сигнала, относительно которой меряются все иные потенциалы напряжения.

Поэтому нередко можно встретить другие обозначения на разъемах, электронных платах, например:

• Com — Common — общий, если цепь в реальности не заземлена;
• 0v.

Если используются смешанные аналоговые и цифровые схемы, то обозначают отдельные линии питания сигнала для аналоговой и цифровой частей. В этом случае можно встретить такие обозначения:

• GNDD, DGND — для цифровой;
• AGND, GNDA — для аналоговой.

Для цифровых логических систем земля — это отрицательная клемма питания логики микросхемы. Для аналоговых — это опорный вывод батареи, а сигнал привязан к аналоговому выходу или входу.

Список разъемов медиадевайсов Pioneer

• имеется контакт для внешнего усилителя;
• имеется вход и выход для передачи данных, а также линейный выход;
• есть контакты для управляющего напряжения, подаваемого при подключении сабвуфера и усилителя;
• новые девайсы имеют линии общей бортовой шины CAN и двунаправленной шины K-Line;
• подключение контактов сигнализация;
• шина для обмена данных при установленном дисплее в салоне;
• оптическая линия связи.

Это небольшой список часто встречающихся возможностей. Конкретная модель Пионер может как поддерживать больше функций, так и меньше. Рекомендуем ознакомиться с ними из прилагаемой к девайсу инструкции по эксплуатации. С ее помощью можно найти интересующий ответ на вопрос.

Обозначение	Функция
B+, BAT, K30, Bup+, B/Up, B-UP, MEM +12	Батарея
GND, GROUND, K31, «-»	«Масса»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWA	Питание замка зажигания
N/C, n/c, N/A	Физический вывод, не подключаемый
ILL, LAMP, «Солнышко», 15b, Lume, iLLUM или K1.58b	Минусовый провод «массы»
Ant, ANT+, AutoAnt, P.ANT	Питание антенны
MUTE, Mut, mu, «перечеркнутый динамик», TEL, TEL MUTE	Приглушение звука при звонке телефона
Вход для датчика скорости
Акустика
R	Динамик правый
L	Динамик левый
FR+, FR-, RF+, RF-	Динамик передний, правый
FL+, FL-, LF+, LF	Динамик передний, левый
RR+, RR-	Динамик задний, правый
LR+, LR-, RL+, RL-	Динамик задний, левый
GND SP	Общий провод динамиков
Другие
Amp	Подключение питания внешнего усилителя
DATA IN	Вход данных
DATA OUT	Выход данных
Line Out	Линейный выход
REM, REMOTE CONTROL	Управляющее напряжение усилителя и сабвуфера
ACP+, ACP-	Линии шины
CAN-L, CAN-H	Линии CAN-шины
K-BUS	Двунаправленная шина К-line
SHIELD	Подключение экранированной оплетки
AUDIO COM, R COM, L COM	Общий провод для усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R-	Входы/выходы чейнджера
SW+B	Переключение питания
NAVI	Подключение навигатора
SEC IN	Защита
DIMMER	Коррекция яркости дисплея
ALARM	Подключение сигнализации
SDA, SCL, MRQ	Шины дисплея
D2B+, D2B-	Оптическая линия связи.

Если рассматривать проблему залипания контактов индикатора тишины, то можно посоветовать периодически проводить профилактический осмотр автомагнитолы и ее контактов. Могут возникать такие ситуации, в результате которых контакты могут быть нарушены, особенно после резкой остановки, удара или других проблем.

Цветовое маркирование в бытовых электросетях

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос «где фаза, а где ноль » была достаточно острой.

Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:

нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции),

защитная нулевая жила (PE), «земля», провод для заземления

– цвет данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил,

совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот,

фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

«Мекка» заземления

В некоторых случаях даже сплошной медный проводник не обеспечивает достаточной эквипотенциальности по всей своей длине. Такая ситуация имеет место при протекании большого тока по земляному проводнику малого сечения. В результате потенциал в различных точках земли может отличаться на десятки милливольт. В некоторых случаях это может привести к нежелательным последствиям. Например, если несколько мощных нагрузок подключены к источнику напряжения через общую земляную шину, то изменение тока, потребляемого одной нагрузкой, будет вызывать изменение напряжения на всех остальных нагрузках. Для минимизации подобного взаимного влияния земляные проводники, идущие к каждой нагрузке, должны расходиться от одной точки, которая и получила название «мекка» заземления.

От этой же точки следует брать потенциал для обратной связи в стабилизаторе, который регулирует напряжение для нагрузок, подключённых к «мекке» заземления. При этом можно быть уверенным, что выходное напряжение стабилизатора стабилизировано относительно «мекки» заземления, а не какой-либо другой точки шин заземления.

Разновидности [ править | править код ]

Сигнальная земля [ править | править код ]

Сигнальная земля — узел цепи, относительно которого отсчитываются потенциалы сигналов в схеме. Соответственно, сигналы подаются в схему (и снимаются со схемы) таким образом, что один вывод источника (приёмника) сигнала подключен к сигнальной земле.

Виртуальная земля [ править | править код ]

В электронных схемах могут существовать такие узлы, потенциал которых равен потенциалу земли, при том, что они не имеют короткого соединения с землёй. Узел, обладающий такими свойствами, называют виртуальная земля

. Классическим случаем виртуальной земли является инвертирующий вход операционного усилителя, включенного как инвертирующий усилитель.

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)

Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Размеры

Существует два основных форм фактора для магнитол, это 1-DIN и 2-DIN (DIN (сокр.) — нем. Deutsches Institut für Normung e.V. — Немецкий институт по стандартизации).

Глубина не стандартизирована, но обычно составляет 160 мм. для обоих вариантов.

На сегодняшний день заменить 1-DIN магнитолу на 2-DIN и наоборот не составляет труда, наличие огромного количества переходных рамок способствует этому, спасибо нашим китайским братьям!

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.L = Динамик левый.FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус).FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус).RR+, RR— = Динамик задний — правый (Соответственно плюс или минус).LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус).GND SP = Общий провод динамиков.

Разъём питания магнитол

• В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
• GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителяP.CONT/ANT.CONT = это управление антенной, питание подается после включения радиоILL + и ILL — = это провода регулировки яркости подсветки магнитолыAmp = Контакт управления включением питания внешнего усилителяDATA IN = Вход данныхDATA OUT = Выход данныхLine Out = Линейный выходREM или REMOTE CONTROL = Управляющее напряжение (Усилитель)АСР+, АСР— = Линии шины (Ford)CAN-L = Линия шины CANCAN-H = Линия шины CANK-BUS = Двунаправленная последовательная шина (K-line)SHIELD = Подключение оплётки экранированного провода.AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителейCD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжераSW+B = Переключение питания +В батареи.SEC IN = Второй входDIMMER = Изменение яркости дисплеяALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.LINE OUT, LINE IN = Линейный выход и вход, соответственно.D2B+, D2B— = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АСС или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Обозначения кнопок	Функция кнопок
AF	Другая частота RDS, автоматический поиск при плохом приеме
ALL OFF	Все выключено
AMS	Музыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий
ANG	Регулировка панели
ATA	Автоматически включается радио при выключении и перемотке медиатреков
ATT	Быстро уменьшает громкость
BAND	Выбор радиоприемника
BEER	Включение звукового сопровождения нажатия кнопок
Blank Skip	Пропускает паузы более 8 секунд
BMS	Компенсирует низкие частоты при падении за счет основного устройства
BTM	Запоминает качественную частоту сильных станций
CLK ADJ	Регулирует время
COLOR	Цвет
DISP	Активация дисплея
DNPP	Выбор CD в чейнджере
DNPS	Ввод названий дисков
DSP	Активация звукового процессора
EJECT	Извлечь кассету в кассетном приемнике или диск
EON	Прием дорожной информации
FUNCTION	Переключает наиболее используемые функции
INTO SCAN	Воспроизводит запись по 10 с для поиска
LOS	Ищет станции, пропуская со слабым приемом
LOUD	Компенсация тонов
M.RDM	Случайное воспроизведение дисков
PI	Автоматический поиск
PI SOUND	Переключение на другую частоту
PI MUTE	Приглушенный звук
POWER	Выключение
PS	Прослушивание по сохраненным настройкам
PTY	Выбор жанра
RDS	Поиск станции по мета-данным
RDM	Воспроизведение дорожек диска в любой последовательности
REG	Переход на частоту радиостанции с RDS
Repeat Play	Повторноепроигрываниедорожки
SCAN	Сканирование дорожек с воспроизведением начала
SEL	Настройка
SHUFFLE PLAY	Воспроизведение в случайном порядке доступной музыки
SYSTEM Q	Отслеживание фактором улучшения звука и показ их на дисплее
TA SEEK	Поиск станции с RDS
TC	Вызов тюнера при перемотке

Подключение автомагнитолы типа ISO

Когда все необходимые инструменты готовы к работе, можно приступать к подключению. Далее мы рассмотрим, как правильно подключить автомагнитолу с разъемом ISO. В этом нам поможет специальная схема, на которой можно увидеть какие провода за что отвечают и куда идут. Так, например, на левой части схемы изображено подключение питания автомагнитолы, а справа вывод на динамики.

Начнем с подключения питания, так как именно на этом этапе допускается большинство ошибок. За питание автомагнитолы отвечают три провода, каждый из которых выполняет конкретную функцию.

Желтый провод на 12В

Именно этот провод является основным, так как он отвечает не только за питание встроенного усилителя, но и за сохранение настроек автомагнитолы. При его подключении необходимо использовать предохранитель на 10 ампер, а примерная длина провода должна составлять 30 см. Помимо этого, очень часто встречаются желтые провода с маркировкой B+, BU или BATT. Их также можно использовать.

Красный провод ACC

Данный провод отвечает за управление питанием автомагнитолы. Проще говоря, питание будет подано на магнитолу только в том случае, когда ключ в замке зажигания занял нужное положение. Наверняка вы не раз замечали, что при повороте ключа в положение ACC в автомобиле запускается печка, прикуриватель, магнитола и другие приборы.

Черный провод GND

Провод с маркировкой GND подключается к минусовой клемме автомобильного аккумулятора. Некоторые автолюбители предпочитают подключить его к кузову автомобиля, но это актуально лишь в тех случаях, когда автомагнитола имеет небольшую мощность

Также очень важно при подключении GND провода на кузов автомобиля, тщательно почистить место соединения, обеспечив таким образом хороший контакт

Когда автомагнитола обеспечена питанием можно переходить к выводу на динамики. Для этого также существуют специальные провода, которые прокладываются к той или иной колонке:

1. Front Left (FL) – передний левый динамик
2. Front Right (FR) – передний правый динамик
3. Rear Left (RL) – задний левый
4. Rear Right (RR) – задний правый

Стоит отметить, что некоторые автомагнитолы имеют не только провода типа FL, FR и так далее, но и так называемые, разъемы тюльпаны. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. В другом случае нужно знать, какие еще провода за что отвечают.

Белый провод ANT

Провод с данной маркировкой отвечает за управление автомагнитоле антенной. В зависимости от качества сигнала он подает питание на внутреннюю активную антенну или на включение наружной антенны.

Провод с маркировкой ILL (Illumination)

Цвет этого провода может различаться в зависимости от производителя. Чаще всего это светло-розовый или желтый вариант его исполнения. Провод с маркировкой ILL подключается к габаритным огням, на плюс. Несложно догадаться, что он отвечает за подсветку автомагнитолы.

Отвечает за отключение звука при нажатии кнопки.

Одна земля на всех

параллельный порт В любой схеме весь ток должен возвращаться на землю, но каждый контакт имеет ограничения по току. Поэтому разумно сбалансировать количество линий для сигнала с количеством линий GND для обратного тока. В идеале, сколько сигнальных проводников, столько должно быть общих проводников, тогда каждый из них работает как витая пара, не влияя на другие.

Лучше много тонких проводов GND, чем один толстый. Для цифровых данных это позволяет сгладить взаимное влияние сигналов и улучшить качество передачи информации.

GND на схеме материнской платы в магнитоле или камере: что это такое

Многие люди интересуются, какая роль на схеме материнской платы или магнитолы отводится GND и что это вообще такое. Если дословно, то это «земля» (от английского слова «ground»). Некоторые также используют термин в значении «масса» или «минус». По факту – это общий провод, который обычно бывает белым или черным. Последний вариант более распространён. При этом существуют и другие варианты провода питания. Например, синий, зеленый, оранжевый, красный и желтый.

Важно учитывать следующие расшифровки при ремонте материнской платы:

1. GND (ground или «земля»). Речь идет о точке нулевого потенциала микросхемы.
2. VEE (Voltage Emitter Emitter обозначает «напряжение эмиттер»). В данном случае имеется ввиду минус питания по отношению к GND.
3. VCC (Voltage Collector Collector – это «коллектор напряжения»). Это как раз-таки плюс питания по отношению к GND.

Также важно учитывать, что аббревиатура GND может иметь и несколько иной вид, например, DGND, GNDD. Так будет обозначаться цифровая земля

Аналоговая же земля, в свою очередь, может быть обозначена аббревиатурами AGND или GNDA.

Для понимания сути, следует привести элементарный пример. В компьютерном корпусе потребовалось подключить дополнительный вентилятор, чтобы блок не перегревался. Стандартных мощностей не хватало. Ноль вентилятор, черный провод был подключен к проводу молекс-разъема на блоке питания. Кстати, он тоже выполнен в черном цвете. В данном случае это и есть «земля».

Само же питание на вентиляторе было желтым. Оно подключалось к молексу кабеля питания такого же цвета.

Важно! В данном случае следует понимать простую «арифметику»:

1. Когда соединяются желтый и черные шнуры, на выходе получается заряд в 12 Вт.
2. Сочетание же красного и черного дает всего 5 вольт.

Это важно учитывать для того, чтобы рассчитать необходимое напряжение. В противном случае, может возникнуть замыкание и последующая неисправность, устранить которую иногда невозможно

Кстати на плате и коннекторах можно обнаружить еще и маркировку «POWER». Здесь это значит питание (со знаком плюс).

Обязательно следует обращать внимание и на гнезда с коннекторами. Порой, их конструкция способна исключить неверное подключение

Кстати, сами кнопки компьютера, к примеру, перезагрузка и включение, совершенно неважно, как подключать, потому что главным здесь становится замыкание. Плюсы и минусы здесь не играют никакой роли

Понятие цветовой маркировки проводной продукции

Цветовое оформление жилы любого провода является своеобразным маркером, который четко определяет принадлежность проводника к своей функциональной группе (нейтраль/ноль, фаза, заземление/«земля»), а также уточняет групповое назначение проводников. Цветовая маркировка раз и на всегда решила проблему ошибочного подключения, часто приводящего к перегреву жил или короткому замыканию. Кроме того, значительно возросла скорость монтажа, ведь зная, какой цвет провода является, например, фазным, легко найти аналогичный в месте подключения и надежно их соединить. Иногда дополнительно используется буквенно-цифровой код, также выполняющий задачу идентификации жилы.

Обычно проводник целиком имеет однородный цвет, но допускается и маркирование только окончаний отдельных жил, который являются точками коммутации.

Для максимального понимания уточним термины фаза и нейтраль/ноль. Вся энергосистема, по умолчанию, является 3-фазной, т.е. напряжение между парой любых фаз — 380 В. Для получения привычных 220 В для бытовых электроустановок предусмотрен 0-вой провод. Фазное напряжение между нейтральной жилой и проводом под 380 В будет равно разности потенциалов со знакомым числом 220 В.

Обозначение цепей питания в иностранных материалах » Портал инженера

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему.

Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.

Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.

Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).

Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус).

Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.

Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.

Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.

Вот перечень некоторых обозначений (далеко не полный).

Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).

Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.

Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.

Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.

Информация собрана из различных источников в сети Интернет.Специально для сайта radiokot.ru

Охранно-пожарная панель «Контакт GSM-9N» (Что означает gnd на схеме)

«Что означает gnd на схеме» в картинках.

О развязке питания с примерами / Geektimes

А раньше-то Prestigio видел мышь через самодельный кабель OTG? Быть может, та мышь меньше потребляла.Флешку через кабель пробовали подключать?

Распайка USB | Схемы компьютерного железа

G G (GND, Ground) корпус, общий (выход) GAIN усиление Gain look уровень усиления Gap. зазор, интервал (межстрочный) gate импульс, строб-импульс GEN (generator) генератор GRN (ground) заземление Guard band защитная полоса частот, защитный интервал (между строчками записи) Guide pin ключ (направление и точка отсчета выводов ИМС, лампы маркерные отверстия в шестернях ЛПМ)

Разъёмы автомагнитол и их обозначения

Попадалось множество принципиальный электрических схем, на устройствах, подключаемых к компьютеру, где Vcc и Vdd взаимозаменяемы.

В а/м Шеви Нива основное место соединения жгутов с массой находится в левой верней части моторного щита со стороны салона, также на приварной шпильке. Для доступа к соединению необходимо отвинтить декоративную накладку, закрывающую блок монтажный реле и предохранителей и сам этот блок. Так же проблемным местом Шеви-Нивы является силовая масса АКБ, прикручивается к кузову рядом с натяжителем цепи.

На кронштейне крепления ЭБУ так же есть 7 массовых провода. На фото ЭБУ для наглядности демонтирован.

Кстати, слово «вывод» (англ. «pin» — булавка) употребляется в электронике для микросхем, транзисторов, конденсаторов, диодов, резисторов, оптопар, катушек индуктивности. Слово «контакт» — для разъёмов, переключателей, джамперов, реле, перемычек, а вот сленговые названия «ноги, ножки» более характерны человеку, нежели электронному изделию.

Таким образом, мы сегодня изучили еще один урок, связанный с затуханием, а также познакомились с макетной платой Breadboard.

Но таким способом много не соберёшь. Для сложных схем требуется больше места. В таких случаях соединяют отдельные компоненты схемы с помощью проводом. Для лучшего соединения провода желательно использовать пайку. Мы не умеем паять, да и муторно это. Ведь если схема сложная и мы где-то сделали ошибку, то придется все заново отпаивать и припаивать.

В зависимости от времени нарастания переключающих импульсов данный конденсатор может быть составлен из нескольких конденсаторов разных номиналов, чтобы охватить больший частотный диапазон. Блокировочный конденсатор, подключаемый к выводу VCC, также следует располагать максимально близко к этому выводу. Возможно, что и этот конденсатор также понадобится составить из нескольких конденсаторов. Для максимально эффективного отвода тепла под металлическим основанием микросхемы (exposed pad) следует предусмотреть несколько переходных отверстий, обеспечивающих тепловую связь с земляным полигоном.

Технически на кнопке шесть ножек. Они соединены попарно. Если кнопка отжата соединяется соединяются какие-то пары. Если нажата — другие.

То есть контакты с А8 по Е8 внутри (всегда) соединены, а, скажем, А8 и F8, B5 и B6 нет.Но мы их можем соединить сами.

Ответы

Wolfsangel 6 (17779)2414 9 лет

B+ => battery positive, плюс питания, жирный провод. Rem – Remote – кидается или на ACC или к магнитоле – по сигналу с этого провода, усилок включается и выключается – нужно чтобы не жрал ток при выключенном мафоне/двигле и чтобы не ставить на него отдельный выключатель. GND – ground – корпус, он же минус.

Усилитель и ресивер,это одно и то же ,на разных языках

Да ну ? А чем тогда отличаются Receiver и Amplifier в английском ? Ресивер – это приёмник, проще говоря. С усилителем внутри.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Маркирование проводов для электросетей 3-фазного и постоянного тока

В 3-фазных сетях переменного тока входящие проводники и шины высокого напряжения имеют следующую окраску: Желтая – для А-фазы,

Зеленая – для В-фазы,

Что касается энергосетей постоянного тока, то они характеризуются наличием всего лишь двух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий или голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципиально отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи постоянного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.

Перевод обозначений в схемах автомобилей

Электросхемы Шевроле Лачетти

На этой странице доступен перевод обозначений в схемах автомобилей на русский язык.

Опытные электрики без проблем разберутся в латинских обозначениях элементов на схемах. А как же быть не опытным или только начинающим познавать электрический мир своего авто?

Для таких предлагаю вот такую простую табличку с переводом на русский язык английских обозначений.

Данные в таблице, для облегчения поиска, расположены в алфавитном порядке английского варианта.

Что означает in и out

Неважно — усилитель это, автомобильная магнитола, колонки, или плата с портами подключения питающих проводов — ИН всегда является ВХОДОМ сигнала (аудио или электричества).

Важные моменты:

1. Правильнее не ИН а IN.
2. Разьем выхода, то есть противоположно ИН — это ОУТ, точнее OUT.
3. Обозначения пришли к нам из английского языка и прочно закрепились среди техники.
4. ВАЖНО: нельзя путать данные разьемы, они могут быть предназначены для разной силы тока. Например возьмем усилитель — в разьем IN подается аудиосигнал без усиления, а OUT — выход усиленного сигнала. Если например неусиленный сигнал подать в OUT — устройство может активировать режим защиты (в лучшем случае) или просто сгорит. Очень важно читать инструкцию к любому устройство, прежде чем производить подключение.

Чтобы легче было запомнить:

• IN — вход, слово короче как и в русском языке.
• OUT — выход, слово длиннее на одну букву, как слово выход в русском языке.

Разьем ИН может быть на любой технике, например его может содержать TV-тюнер (телевизионный приемник для вывода изображения на монитор):

Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!

In-Out в торговле: проблемы толкования

Большинство терминов, которыми в России оперируют специалисты ритейла, заимствованы из английского языка. Как правило, при употреблении иностранных слов, давно вошедших в профессиональный обиход, разночтений не возникает, чего нельзя сказать о понятиях-новичках. Показателен в этом плане термин «In-Out».

Дословно In-Out переводится как «вход-выход». Представители ритейла применяют этот термин по отношению к товарам, которые вошли в ассортиментную матрицу торговой сети или магазина, а через непродолжительное время были выведены из нее.

Проблема в том, что войти в матрицу и выйти из нее продукт может по разным причинам. И поэтому возникают вопросы, что же на самом деле следует называть термином «ин-аут» и не является ли он просто новым названием старых явлений.

1. Товары сезонного спроса

Одно из определений термина In-Out гласит, что это товар вне регулярного ассортимента, продаваемый ограниченное время. Под это понятие подходят товары сезонного спроса, из-за чего часть специалистов стали именовать их ин-аутами.

2. Тестовые продажи

Попасть на полку к топовым ритейлерам – задача не из простых. Производителю или дистрибьютору после продолжительных переговоров могут разрешить начать тестовые продажи одного продукта или нескольких позиций. Значит, в течение нескольких месяцев эти товары должны будут показать хорошие продажи. В противном случае – после ввода в ассортимент неминуемо последует вывод неинтересных потребителю позиций из матрицы.

Вот эти два действия – in и последовавший за ним out – позволили ряду специалистов причислить тестовые продажи к ин-ауту. Однако очевидно, что при тестовых продажах цель поставщика – задержаться на полке и остаться в матрице, а не наоборот.

3. Маркетинговые акции

Ряд специалистов предлагает считать ин-аутами товары, реализуемые в ходе маркетинговой промоакции, которая направлена на ускорение их оборачиваемости (возможно, со значительной скидкой до 50%). В этом случае товар закупается в определенном объеме и после реализации этого количества автоматически выводится из ассортиментной матрицы.

Также позиции могут закупаться на определенный срок, после которого поставки прекращаются и реализуются только остатки. При этом маркетологи предлагают использовать такую схему In-Out в промоутировании сезонного ассортимента и новинок, что возвращает нас к двум вышеперечисленным пунктам.

Пожалуй, кроме товаров сезонного спроса сложно представить категорию, которую ритейлеры бы вводили в матрицу, заранее зная, что она будет выведена. Цель ритейлера и поставщиков – получить прибыль, а не устраивать чехарду на полочном пространстве. Получается, что при правильной организации закупок и торговли понятия «ин-аут» существовать не может.

Про фразовые глаголы-4 (in/out)

Out соответствует русским приставкам со значениями «наружу» и «до конца, полностью»:

• вы-: hear – «слушать». Hear me out! – Вы-слушай меня!
• раз-/«рас-»: sell – «продать» sell out – рас-продать.
• из- (со значением «до конца, полностью»): wear — «носить», wear out — из-носить/ся (об одежде/обуви, например).
• из- (со значением «вы-» – наружу): hound – «охотничья собака», как глагол – «гнать» (зверя). Hound out – «из-гнать» (= «вы-гнать»). They hounded him out of Parliament – они из-гнали его из Парламента. Если держать в голове базовые значения глаголов kick (пинать) и boot (пинать ногой в сапоге), становится очевидно, почему ФГ kick out и boot out используются как синонимы hound out. Всегда буквально умоляю студентов держать в голове базовое значение глагола, из которого образуется фразовый. Слушаются не всегда… ��

And now, Houston, we have a problem. В языке есть случайные моменты, непоследовательности, которые сильно сбивают с толку. В русском приставка «по-» может означать «делать какое-то время»: по-читать, по-слушать, по-тренироваться. Даже если человек тренировался ДО ПРЕДЕЛА, до валения с ног буквально, по-русски говорят «он потренировался», хотя логичнее было бы, наверно, сказать «он вЫтренировался» (или «изтренировался» полностью).

А вот в английском как раз говорят work out, «вЫтренировываться», но говорят даже тогда, когда человек слегка потренировался (мог бы ещё поработать) – He worked out yesterday – Он потренировался вчера. Такая же нелогичность есть в русском: «из-носил ботинки». «Из» означает «до конца, полностью». Но, как правило, ботинки, может быть, ещё день-два, а то и неделю можно было ещё носить. Выбросили их потому, что выглядят уже не очень презентабельно, а говорят, что из-носили.

Одну и ту же ситуацию два человека описывают по-разному: один говорит, что «Васю побили», другой – «Васю избили». Т.е. один говорит, что «некоторое время» («по-»), другой – что «до конца, полностью» («из-»). Хотя почти в каждом случае избиения, теоретически можно было ещё чуть-чуть побить. Такие вот нелогичности надо бы иметь в виду при изучении языков.

Живой пример того, как носители сочиняют ФГ на ходу. Одно из значений out – двигать/ся в разных направлениях из исходной точки, так же, как русские приставки «раз-» и «рас-» (располнеть – раздаться во все стороны). Give out – «раз-давать»: give out the copies to the class – раздай всему классу по экземпляру.

Kale – листовая капуста. Как глагол это слово не существует. Капустить, если угодно. Тем более ни в одном словаре нет ФГ kale out (раскапустить). В США я был дружен с одной семьёй, которая эту самую листовую капусту выращивала в довольно больших количествах. В один прекрасный день к Мелинде (жена в этой семье) пришла соседка, и ей предложили забрать несколько кочанчиков. Соседка взяла один – мол, больше брать неудобно. Мелинда: «Да забирай, мне не жалко, у меня много!» И со смехом добавила: «I’m kaled out!». Т.е. «я раскапущена». ��

Кстати, out подразумевает рас-тягивание не только в пространстве, но и во времени. Drag – «тащить, ТЯНУТЬ (с усилием)». He always drags out our meetings – Он всегда растягивает наши собрания (многословный потому что, например).

Частица IN несёт ряд прямо противоположных OUT смыслов и соответствует русским приставкам, обозначающим нахождение внутри, движение внутрь или удерживание внутри какого-то вместилища, резервуара:

• в-: breathe – «дышать», breathe in – «в-дыхать».
• с-: pull – «тянуть», pull in troops – «стянуть войска» (в одну точку)
• за-: go in – «за-ходить» (о солнце, «за облака»). The sun went in – Солнце зашло за облака.
• с-/у-: hold – «держать», hold in – «(у-)с-держивать». I tried to hold in my tears – Я пытался сдержать/удержать слёзы. Т.е. удержать их внутри себя, не пустить наружу.
• у- как «направление внутрь»: pack – «паковать», pack in – «у-паковать». Don’t forget to pack in my toothbrush – Не забудь упаковать мою зубную щётку.

fit – «помещаться во что-то», fit in – «в-мещаться, у-мещаться». Don’t worry, we will all fit in – Не волнуйся, мы все вместимся /уместимся.

IN всегда подразумевает какое-то физическое или умозрительное ограниченное пространство, вместилище. Разберём let in on. Let in – пускать внутрь: Please let me in, it’s cold outside – Пожалуйста, впусти меня – на улице холодно.

Но «в-пустить» можно и метафорически. Допустим, Вася с Машей знают 3 секрета, о которых никому не хотят рассказывать. Эти секреты как бы образуют 3 закрытых виртуальных пространства, в которые вхожи только Вася и Маша. Подумав, они решают рассказать секрет №1 Пете, а остальные два не рассказывать. Для этого надо впустить Петю в виртуальное пространство секрета №1, т.е. let Petya in. Одно из значений предлога ON – «по/по поводу»: lecture on literature (лекция по литературе). Управление ФГ let in таково, что требует после себя on (по поводу).

Vasya and Masha decided to let Petya in on the secret №1 – Вася и Маша решили рассказать Пете секрет №1(впустить его по поводу конкретно этого секрета).

Значение собирания из разных точек в одну отлично проявляется во ФГ close in on. Буквальное значение сlose in хорошо передаёт эпизод из фильма ужасов, где стены со всех сторон надвигаются на человека с целью его раздавить. On – предлог, таково управление close in. Логика вполне русская — смыкаются, закрываются НА ком/чём.

The walls are closing in on me – Стены надвигаются на меня (с-мыкаются, схлопываются на мне).

The police are closing in on the suspect – Полиция близка к тому, чтобы взять подозреваемого.

У close in on есть ещё переносное значение «приближаться» (к решению/завершению): We are closing in on the end of the project – Мы приближаемся к завершению проекта (завершение проекта – как зверь, которого загнали, куда нужно, окружили и приближаются со всех сторон).

У close in on есть разговорные эквиваленты home in on и hone in on. Есть очень похожий на них глагол zoom in on, но он про наведение фокуса на конкретную точку.

Чтобы уверенно использовать, понимать игру слов с участием ФГ, необходимо постоянно держать в голове их внутреннюю логику.

Как читать электрические схемы

При изучении электроники возникает вопрос, как читать электрические схемы. Естественным желанием начинающего электронщика или радиолюбителя является спаять какое-то интересное электронное устройство. Однако на начальном пути достаточных теоретических знаний и практических навыков как всегда не хватает. Поэтому устройство собирают вслепую. И часто бывает, что спаянное устройство, на которое было затрачено много времени, сил и терпения, — не работает, что вызывает только разочарование и отбивает желание у начинающего радиолюбителя заниматься электроникой, так и не ощутив все прелести данной науки. Хотя, как оказывается, схема не заработала из-за допущения сущего пустяковой ошибки. На исправление такой ошибки у более опытного радиолюбителя ушло бы меньше минуты.

В данной статье приведены полезные рекомендации, которые позволят свести к минимуму количество ошибок. Помогут начинающему радиолюбителю собирать различные электронные устройства, которые заработают с первого раза.

Как научиться читать электрические схемы

Любая радиоэлектронная аппаратура состоит из отдельных радиодеталей, спаянных (соединенных) между собой определенным образом. Все радиодетали, их соединения и дополнительные обозначения отображаются на специальном чертеже. Такой чертеж называется электрической схемой. Каждая радиодеталь имеет свое обозначение, которое правильно называется условное графическое обозначение, сокращенно – УГО. К УГО мы вернемся дальше в этой статье.

Принципиально можно выделить два этапа совершенствования чтения электрических схем. Первый этап характерен для монтажников радиоэлектронной аппаратуры. Они просто собирают (паяют) устройства не углубляясь в назначение и принцип работы основных его узлов. По сути дела – это скучная работа, хотя, хорошо паять, нужно еще поучиться. Лично мне гораздо интересней паять то, что я полностью понимаю, как оно работает. Появляются множества вариантов для маневров. Понимаешь какой номинал, например резистора или конденсатора критичный в данной случае, а каким можно пренебречь и заменить другим. Какой транзистор можно заменить аналогом, а где следует использовать транзистор только указанной серии. Поэтому лично мне ближе второй этап.

Второй этап присущ разработчикам радиоэлектронной аппаратуры. Такой этап является самый интересный и творческий, поскольку совершенствоваться в разработке электронных схем можно бесконечно.

По этому направлению написаны целые тома книг, наиболее известной из которых является «Искусство схемотехники». Именно к этому этапу мы будем стремиться подойти. Однако здесь уже потребуются и глубокие теоретические знания, но все оно того стоит.

Учиться читать электрические схемы мы будем из самых простых примеров и постепенно продвигаться дальше.

Обозначение источников питания

Любое радиоэлектронное устройство способно выполнять свои функции только при наличии электроэнергии. Принципиально выделяют два типа источников электроэнергии: постоянного и переменного тока. В данной статье рассматриваются исключительно источниках постоянного тока. К ним относятся батарейки или гальванические элементы, аккумуляторные батареи, различного рода блоки питания и т.п.

В мире насчитывается тысячи тысяч разных аккумуляторов, гальванических элементов и т.п., которые отличаются как внешним видом, так и конструкцией. Однако всех их объединяет общее функциональное назначение – снабжать постоянным током электронную аппаратуру. Поэтому на чертежах электрических схем источники они обозначаются единообразно, но все же с некоторыми небольшими отличиями.

Электрические схемы принято рисовать слева на право, то есть так, как и писать текст. Однако такого правила далеко не всегда придерживаются, особенно радиолюбители. Но, тем не менее, такое правило следует взять на вооружение и применять в дальнейшем.

Гальванический элемент или одна батарейка, неважно «пальчиковая», «мизинчиковая» или таблеточного типа, обозначается следующим образом: две параллельные черточки разной длины. Черточка большей длины обозначает положительный полюс – плюс «+», а короткая – минус «-».

Также для большей наглядности могут проставляться знаки полярности батарейки. Гальванический элемент или батарейка имеет стандартное буквенное обозначение G.

Однако радиолюбители не всегда придерживаются такой шифровки и часто вместо G пишут букву E, которая обозначает, что данный гальванический элемент является источником электродвижущей силы (ЭДС). Также рядом может указываться величина ЭДС, например 1,5 В.

Иногда вместо изображения источника питания показывают только его клеммы.

Группа гальванических элементов, которые могут повторно перезаряжаться, аккумуляторной батареей. На чертежах электрических схем они обозначается аналогично. Только между параллельными черточками находится пунктирная линия и применяется буквенное обозначение GB. Вторая буква как раз и обозначает «батарея».

Обозначение проводов и их соединений на схемах

Электрические провода выполняют функцию объединения всех электронных элементов в единую цепь. Они выполняют роль «трубопровода» — снабжают электронные компонент электронами. Провода характеризуются множеством параметров: сечением, материалом, изоляцией и т.п. Мы же будем иметь дело с монтажными гибкими проводами.

На печатных платах проводами служат токопроводящие дорожки. Вне зависимости от вида проводника (проволока или дорожка) на чертежах электрических схем они обозначаются единым образом – прямой линией.

Например, для того, что бы засветить лампу накаливания необходимо напряжение от аккумуляторной батареи подвести с помощью соединительных проводов к лампочке. Тогда цепь будет замкнута и в ней начнет протекать ток, который вызовет нагрев нити лампы накаливания до свечения.

Проводник принять обозначать прямой линией: горизонтальной или вертикальной. Согласно стандарту, провода или токоведущие дорожки могут изображаться под углом 90 или 135 градусов.

В разветвленных цепях проводники часто пересекаются. Если при этом не образуется электрическая связь, то точка в месте пересечения не ставится.

Если в месте пересечения проводников образуется электрическая связь, то это место обозначается точкой, называемой электрическим узлом. В узле могут пересекаться одновременно несколько проводников. Здесь я советую познакомиться с первым законом Кирхгофа.

Обозначение общего провода

В сложных электрических цепях с целью улучшения читаемости схемы часто проводники, соединенные с отрицательной клеммой источника питания, не изображают. А вместо них применяют знаки, обозначающие отрицательных провод, который еще называют общий или масса или шасси или земля.

Рядом со знаком заземления часто, особенно в англоязычных схемах, делается надпись GND, сокращенно от GRAUND – земля.

Однако следует знать, что общий провод не обязательно должен быть отрицательным, он также может быть и положительным. Особенно часто за положительный общий провод принимался в старых советских схемах, в которых преимущественно использовались транзисторы p—n—p структуры.

Поэтому, когда говорят, что потенциал в какой-то точке схемы равен какому-то напряжению, то это означает, что напряжение между указанной точкой и «минусом» блока питания равен соответствующему значению.

Например, если напряжение в точке 1 равно 8 В, а в точке 2 оно имеет величину 4 В, то нужно положительный щуп вольтметра установить в соответствующую точку, а отрицательный – к общему проводу или отрицательной клемме.

Таким подходом довольно часто пользуются, поскольку это очень удобно с практической точки зрения, так как достаточно указать только одну точку.

Особенно часто это применяется при настройке или регулировке радиоэлектронной аппаратуре. Поэтому учиться читать электрические схемы гораздо проще, пользуясь потенциалами в конкретных точках.

Условное графическое обозначение радиодеталей

Основу любого электронного устройства составляют радиодетали. К ним относятся резисторы, светодиоды, транзисторы, конденсаторы, различные микросхемы и т. д. Чтобы научиться читать электрические схемы нужно хорошо знать условные графические обозначения всех радиодеталей.

Для примера рассмотрим следующий чертеж. Он состоит из батареи гальванических элементов GB1, резистора R1 и светодиода VD1. Условное графическое обозначение (УГО) резистора имеет вид прямоугольника с двумя выводами. На чертежах он обозначается буквой R, после которой ставится его порядковый номер, например R1, R2, R5 и т. д.

Поскольку важным параметром резистора помимо сопротивления является мощность рассеивания, то ее значение также указывается в обозначении.

УГО светодиода имеет вид треугольника с риской у его вершины; и двумя стрелочками, острия которых направлены от треугольника. Один вывод светодиода называется анодом, а второй – катодом.

Светодиод, как и «обычный» диод, пропускает ток только в одном направлении – от анода к катоду. Данный полупроводниковый прибор обозначается VD, а его тип указывается в спецификации или в описании к схеме. Характеристики конкретного типа светодиода приводятся в справочниках или «даташитах».

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

С ледующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Учимся читать схемы с транзисторами

На данном чертеже мы видим транзистор VT1 и двигатель M1. Для определенности будем применять транзистор типа 2N2222, который работает в режиме электронного ключа.

Чтобы транзистор открылся, нужно на его базу подать положительный потенциал относительно эмиттера – для n—p—n типа; для p—n—p типа нужно подавать отрицательный потенциал относительно эмиттера.

Кнопка SA1 с фиксацией, то есть он сохраняет свое положение после нажатия. Двигатель M1 постоянного тока.

В исходном состоянии цепь разомкнута контактами SA1. При нажатии кнопки SA1 создается несколько путей протеканию тока. Первый путь – «+» GB1 – контакты SA1 – резистор R1 – переход база-эмиттер транзистора VT1 – «-» GB1. Под действием протекающего тока через переход база-эмиттер транзистор открывается и образуется второй путь току – «+»GB1 – SA1 – катушка реле K1 – коллектор-эмиттер VT1 – «-» GB1.

Получив питание, реле K1 замыкает свои разомкнутые контакты K1.1 в цепи двигателя M1. Таким образом, создается третий путь: «+» GB1 – SA1 – K1.1 – M1 – «-» GB1.

Теперь давайте все подытожим. Для того чтобы научиться читать электрические схемы, на первых порах достаточно лишь четко понимать законы Кирхгофа, Ома, электромагнитной индукции; способы соединения резисторов, конденсаторов; также следует знать назначение всех элементом. Также поначалу следует собирать те устройства, на которые имеются максимально подробные описания назначения отдельных компонентов и узлов.

Разобраться в общем подходе к разработке электронных устройств по чертежам, с множеством практических и наглядных примеров поможет мой очень полезный для начинающих курс Как читать электрические схемы и создавать электронные устройства. Пройдя данный курс, Вы сразу почувствуете, что перешли от новичка на новый уровень.
