Фотоотчет: Установка поршневой на мотоцикл «Иж», «Муравей», «Восход»

Вообще в сборке поршневой особо ничего сложного нет. Ну конечно же вся сложность всегда заключается в выпрессовке пальца при разборке и запрессовке его обратно при сборке. В случае с советской техникой это проявляется как с плавающим пальцем, так и с неподвижным (зафиксированным в шатуне). На мой взгляд, дело тут даже не столько в том, что техника советская, а в том, как происходит эта самая сборка. Думаю ни для кого не секрет, что плавающий палец прессуется в поршень с натягом. И по инструкции натяг этот довольно мал 0 – 0,005 мм. Но при сборке, чтобы этот натяг установить, нужен микрометр и маленький нутромер. У большинства ничего этого нет, и большинство никогда не меряет пальцы и бобышки поршней. Большинство просто нагревает поршень (и то не всегда) и забивает палец молотком.

Какой получается натяг — не известно. По-моему он всегда настолько велик, что неудивительно, что при разборке палец приходится тоже выбивать молотком, хоть грей поршень, хоть не грей. Кстати, для разборки поршень желательно нагревать, не известно ведь какой там натяг. Может и 0,005, а может 0,01 или больше. Ну если конечно этот самый поршень и палец вам важно сохранить, и в частности не повредить поверхность в самих бобышках.

Поэтому я при сборке поршневой всегда рекомендую подбирать палец под поршень так, чтобы его можно было поставить от руки (пусть и довольно туго) в холодный поршень, при температуре воздуха от +20. Потому как, запрессовав палец в нагретый поршень, (тем более не известно с каким натягом) есть большая доля вероятности, что при остывании поршень деформируется. Что чревато в дальнейшем быстрым износом всей цпг.

К тому же, если открыть книгу хоть по тому же запорожцу, там есть в конце Приложение2, в нём есть размеры пальцев и бобышек, и есть там колонка – предельно допустимый зазор между пальцем и поршнем. Так вот величина его не много не мало – пять соток! Это конечно уже на пределе. Я бы даже сказал, что это уже очень плохо. Но если, допустим, взять поршень второй группы, а палец первой, то зазор там будет от 0 до 0,0025 мм что вполне нормально. Именно такой зазор я и рекомендую – палец при +20 градусах должен достаточно плотно заходить в поршень от руки. Плотно, но от руки. И греть ничего не рекомендуется. Большинство иномарочных двигателей сейчас собирается именно так.

В общем, это, конечно, отдельная тема для разговора, но суть думаю понятна.

Ну ладно. Теперь что касается муравья. Пальцев у меня было два. Один пострадал от мега мастеров, которые питают к двигателям (и вообще к технике и «железкам») избыточное количество ненависти. Второй я подогнал под шатун (точнее шатун под него) и другого у меня не было. По-хорошему надо было найти поршень такой, чтобы палец залезал от руки. И у меня были два поршня. Один убитый, а один ничего. Но он не залезал в цилиндр к сожалению. Поэтому пришлось мне ставить старый поршень (канавки кстати в нём были нормальные) и палец ставить с нятягом, на вскидку я бы сказал, что натяг однозначно больше 0,005. Думаю сотка была, ну может чуть меньше. Но так как ремонт должен был происходить без затрат (деньги были выделены только на прокладки и сальники) то пришлось делать так.

Читать дальше: Т образный перекресток равнозначных дорог

Итак, теперь собственно сборка. Я советую делать так, даже если вы ставите палец с натягом, который вы высчитали (ну допустим 0,005) и греете поршень, то ни к чему это делать в воде, как пишут в большинстве руководств по ремонту. Во-первых он быстро остынет, во-вторых это не совсем удобно. Воду ведь надо где-то кипятить, в общем нужно доп оборудование так сказать))) Поэтому берём бензин в количестве примерно около одной маленькой пробки от пластиковой бутылки, наливаем в поршень и поджигаем:

Ну про то, что одно стопорное кольцо нужно предварительно установить, я думаю говорить не нужно. Ждём, когда бензин прогорит, берём толстые рукавицы или несколько перчаток (не меньше трёх, иначе будет очень горячо) и вставляем палец, конечно же смазав его в масле предварительно. Торопиться тут не надо, поршень достаточно долго остаётся горячим. Дальше ставится второе стопорное кольцо, и всё, поршень на месте:

В вопросах выбора той или иной стратегии ремонта двигателя. В вопросах ремонта именно советских двухтактных мотоциклов желательно придерживаться стратегии подразумевающей полное восстановление родных деталей. А при не возможности оного — скрипя сердцем, вынужденно покупать контрафакт или искать БУ вариант.

• В случае с поршневыми — хороший ремонт подразумевает под собой прежде всего расточку цилиндра в ремонтный размер и установку нового поршня, колец и пальца. Если повезет найти цилиндр еще советского производства — самым лучшим вариантом будет — расточить его в ремонтный размер, поставить пусть и контрафактный, но зато как никак, а новый поршень, то такая поршневая гарантированно отходит несколько сезонов. И что самое главное — расточка стоит всего 400 р + новый поршень, кольца, палец итого выходит не больше 1000 р

В подробностях на процессе расточки останавливаться нет особого смысла. Расточка подразумевает собой восстановление геометрии цилиндра путем увеличения его диаметра. Большего вам знать о расточке и не нужно. Есть токаря пусть они и заморачиваются с этими тонкостями

• Если не заморачиваться, как это раньше любили делать в колхозах: подобрать к изношенному цилиндру поршень большего размера, то такого «ремонта» хватит на пару раз сгонять в соседний колхоз за самогоном…
• Самый быстрый вариант ремонта заключается в покупке новой поршневой. Цены на поршневые для советских мотоциклов у нас начинаются от 3 000 и больше. Покупать или не покупать — решать вам. Но если купите — будьте готовы к сюрпризам

Читать дальше: Сайлентблоки задней балки приора

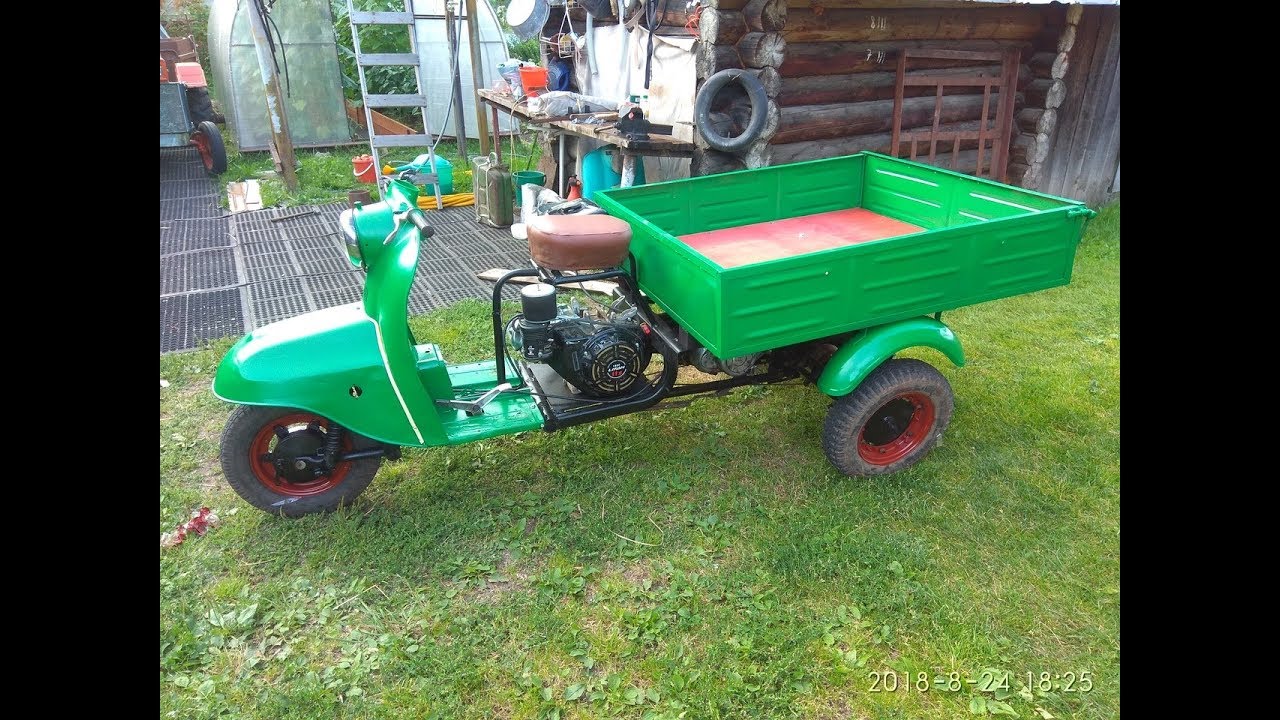

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

1. мотороллер муравей 1981 г выпуска
2. двигатель лифан 11 л/с бензиновый
3. ремень
4. ролик ВАЗ
5. вал
6. шкив 2 шт
7. плита 10 мм

Инструменты

1. сварочный аппарат
2. УШМ (болгарка)
3. набор гаечных ключей
4. измерительный и слесарный инструмент
5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

Вот в таком состоянии находился мотороллер до реставрации и ремонта.

Первоначально был приобретен двигатель «Lifan» 11 л/с

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

Далее примерил новый двигатель на место родного, так как по габаритам он больше и пришлось срезать трубки на которые устанавливается сидение и облицовка.

Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив.

Пока ждал новый вал, перебрал КПП и воткнул ее на раму скрутив старые крепления двигателя и приварив их на новое место, самое удобное что при таком расположении нового двигателя вращение у него совпадает с вращением родного двигателя, а это значит не надо париться с редуктором, переворачивать его и перебирать на другую сторону и т. д . Крепление КПП выставил посередине несущей трубы рамы выставив их ровно по вертикали и на расстоянии соответствующим креплениям КПП просто их приварив.

Далее был вырезан кусок фанеры (шаблон) который я использовал для вырезки из плиты 10 мм плиты под крепление ДВС

Использовав высокоточную рейку, был выставлен ДВС по шкивам, просверлены отверстия в плите и закреплен двигатель и установлен натяжной экс (далее был заменен на ролик ВАЗ потому как он с бортиками которые не дают ремню соскальзывать)

Купил тросик сцепления подлиннее и провел первый «тест-драйв» который показал, что данной системе быть. Начал полную разборку данного мотороллера с заменой подшипников и многого другого для последующей чистки от грязи и старой краски и последующей покраске и сборке.

Тяги для него хватает «за глаза» Передаточное соотношение ДВС и КПП 1:1 максимальна скорость 45-50 км/ч чего по сельским дорогам вполне достаточно.

Автор: Алексей Кочнев.

Так же рекомендуем ознакомится с опытом Евгения Синицина Установка двигателя Lifan на грузовой мотороллер муравей.

Конструктивная критика приветствуется, пишите в комментариях свои предложения.

Видео работы мотороллера.

Мотороллер Муравей с двигателем Лифан. А втор Алексей Кочнев

Фотоотчет: Установка поршневой на мотоцикл «Иж», «Муравей», «Восход»

В вопросах выбора той или иной стратегии ремонта двигателя. В вопросах ремонта именно советских двухтактных мотоциклов желательно придерживаться стратегии подразумевающей полное восстановление родных деталей. А при не возможности оного — скрипя сердцем, вынужденно покупать контрафакт или искать Б\У вариант.

• В случае с поршневыми — хороший ремонт подразумевает под собой прежде всего расточку цилиндра в ремонтный размер и установку нового поршня, колец и пальца. Если повезет найти цилиндр еще советского производства — самым лучшим вариантом будет — расточить его в ремонтный размер, поставить пусть и контрафактный, но зато как никак, а новый поршень, то такая поршневая гарантированно отходит несколько сезонов. И что самое главное — расточка стоит всего 400 р + новый поршень, кольца, палец итого выходит не больше 1000 р

В подробностях на процессе расточки останавливаться нет особого смысла. Расточка подразумевает собой восстановление геометрии цилиндра путем увеличения его диаметра. Большего вам знать о расточке и не нужно. Есть токаря пусть они и заморачиваются с этими тонкостями

• Если не заморачиваться, как это раньше любили делать в колхозах: подобрать к изношенному цилиндру поршень большего размера, то такого «ремонта» хватит на пару раз сгонять в соседний колхоз за самогоном…
• Самый быстрый вариант ремонта заключается в покупке новой поршневой. Цены на поршневые для советских мотоциклов у нас начинаются от 3 000 и больше. Покупать или не покупать — решать вам. Но если купите — будьте готовы к сюрпризам

Качество деталей

«Качество» деталей к советским мотоциклам, которые в данный момент есть в продаже не соответствует даже самым худшим советским образцам. Советское тоже было не идеальным — поверьте. Единственное на что не было нареканий так это на качество металла, а вот точность изготовления у советских производителей хромала и причем очень и очень сильно

Кольца

При покупке новых колец вставьте их в цилиндр (новый или после расточки) и проверьте на просвет

• Если кольца легли плотно — покупаем
• Если кольца к зеркалу не прилегают — пробуем другие

Пример идеального прилегания кольца к зеркалу («Муравей»)

«Восход»

После проверки на прилегание — одеваем кольца на поршень и замеряме щупом зазор между кольцом и канавкой поршня.

• Если зазор окажется больше 0,01-0,02 мм — пробуем другое кольцо
• Если после нескольких испробованных колец зазор больше положенного — пробуем другой поршень

Поршень «Восхода» с зазором явно превышающим все мыслимые нормы

Поршень «Муравья» с допустимым зазором

Поршень

Из самых опасных и часто встречающихся косяков в новых поршнях стоит отметить неправильное положение стопоров колец. Клиенты уже несколько раз приносили поршни у которых были проблемы с расположением стопоров

• Перед покупкой поршня — подергайте какими-нибудь щипцами стопор
• Если стопор шатается — отлаживаем этот поршень и берем на проверку следующий

Последствия вылетевшего стопора («Муравей»)

Если стопор сидит плотно — ставим напротив стопоров риски и вставляем поршень в цилиндр так, чтобы он не дошел до окон. После, разворачиваем поршень так, чтобы он стал точно также как в двигателе. То есть стрелкой вперед, а ось пальца строго вдоль оси коленчатого вала и смотрим:

• Если хотя бы одна риска стала напротив окон или рядом с окном — отлаживаем поршень и берем другой
• Если риски стали между окон — покупаем

Пример неправильного расположение стопоров на собранном двигателе «Восхода». В случае такого положения замка колец — неминуема поломка кольца

Пример правильного положения стопоров («Муравей»)

Цилиндр

В цилиндре к сожалению особо ничего на глаз не проверишь. Поэтому, осматриваем его зеркало на предмет повреждений и этим и ограничиваемся

Пример зеркала нового цилиндра

Пример зеркала после расточки

Подготовка

Русское есть русское, поэтому пока перед установкой все детали не обработаем как следует напильником ничего не получится…

Вставляем кольца цилиндр и щупом замеряем зазор в замке

• Если зазор меньше нормы — подпиливаем кончики колец надфилем

Для снижения шума работы двигателя и ускорения процесса притирки колец — снимаем на ихних рабочих кромках небольшие фаски (желательно)

Для улучшения смазки поршневого пальца — сверлом на 5-6 мм сверлим сквозные отверстия в бобышках поршня (необязательно)

Убираем облои и наплывы металла в окнах цилиндра и скругляем кромки по которым ходят кольца

После доводочных работ все детали тщательно отмываем, подготавливаем чистое рабочее место и приступаем к сборке.

Сборка

Вставляем в бобышку поршня стопорное кольцо. Кольцо должно лечь в бобышку плотно равномерно прилегая по всей окружности

• Если кольцо село неплотно — разогните его или замените на новое

Нагреваем поршень техническим феном и вставляем в бобышку поршневой палец так, чтобы он немного вышел внутрь поршня

Смазываем верхнею втулку шатуна любым моторным маслом. Разворачиваем поршень стрелкой на выхлоп (на «Юпитерах» на впуск). Одеваем поршень на шатун, вставляем выдвинутый палец в отверстие верхней головки, загоняем палец и фиксируем его вторым стопорным кольцом

Устанавливаем прокладку и из какой-нибудь чистой емкости закапываем моторное масло в подшипник нижней головки шатуна и масляные каналы коренных подшипников

Хорошенько намазываем поршень маслом, устанавливаем кольца и стягиваем их хомутом. Хомут делаем из жести: вырезаем полоску нужной ширины из ней же делаем фиксатор и вуаля!

Одеваем цилиндр

После того как кольца зайдут в цилиндр — снимаем хомут и задавливаем цилиндр до упора

После установки цилиндра — придерживаем его рукой пробуем провернуть коленчатый вал:

• Если поршень ходит в цилиндре легко без хруста и заеданий — ставим прокладку и прикручиваем ГБЦ
• Если поршень ходит туго с хрустом, заедает — снимайте цилиндр и смотрите, что вы сделали не так

Сборка мотора муровья

Подготовка

Если после снятия двигателя вы планируете его разбирать, то лучше заранее пока он стоит на раме слить с него масло. И еще момент: так как нам в любом случае придется лезть под мотороллер и чего-нибудь там откручивать — поищите себе для подстилки какую-нибудь старую фуфайку или бушлат

Откручиваем воздушный фильтр и снимем его с двигателя

Отключаем от карбюратора шланг питания

Отворачиваем две гайки крепящие карбюратор к цилиндру и чтобы он нам не мешал убираем его в сторону

На ваше усмотрение: либо снимаем крышку звездочки и отводим ее в сторону, либо отсоединяем от нее только трос спидометра — без разницы

Ищем на цепи привода задних колес замок и разъединяем его. Не знаю как у вас, а на моем испытываемом замка не нашлось. Какой-то олень заклепал цепь прямо по месту. Пришлось «болгарить»…

Отключаем трос привода сцепления. Пока представился подходящий момент, по-возможности — снимаем трос с рамы и проверяем на пригодность

Особенности

Грузовой мотороллер Муравей достаточно прост в обслуживании. В случае поломки можно перевернуть его на бок и произвести ремонт, либо замену деталей. Однако, его нельзя назвать экономным, поскольку одноцилиндровый двигатель объемом в 2 литра потребляет целых 8 литров на 100 километров, а после износа поршневой системы составляет 10 литров. Тем не менее, в то время стоимость бензина была невысокой, поэтому и проблем с эксплуатацией не возникало.

Простота строения мотоцикла не требует особых знаний механика, ведь даже для снятия покрышки не требуется делать перебортовку. Достаточно просто открутить расположенные по кругу болты. Такого рода особенности мопеда, позволяют производить ремонт в любом месте, без специального оборудования. Что очень удобно, ведь ни для кого не секрет, как часто ломается советская техника. Однако при серьезных поломках двигателя и ходовой части, возникающих довольно часто, знания слесаря порой просто необходимы.

При необходимости, можно было выбрать мопед с наиболее подходящей комплектацией. Так были выпущены модели с дополнительным сидением для пассажира и модели с закрытым кузов.

Мотороллер Муравей, в настоящее время имеет много аналогов в азиатских странах. Загруженность дорог в Азии сделала грузовой мопед одной из самых популярных моделей для трудяг. Она позволяет без труда перемещаться в узких переулках и значительно сокращает время передвижения. Китайский аналог и оригинальные мотороллер Муравей хоть и не имеют значительных различий во внешнем виде, но разительно отличаются качеством.

МУТАНТ — мотороллер «Муравей»

давно думал о покупке мотороллера, но сильно не горело так сказать. вечерами сижу за компьютером, а так как перечитал уже килограмм форумов и читать уже толком нечего, начал лазить по интернет барахолкам, и нашел мотороллер муравей 1980г. с документами по приятной цене. созвонился, поехал посмотрел и купил его!

загрузили на прицеп и повезли домой



продавец заверял что недавно заменил поршень с кольцами, и мотор должен быть на ходу. но долго стоял, и бензина с собой не было чтоб попробовать завести. приехавши домой попробовал его завести, не получилось, вскрыл поршневую, а там новый поршень номинальный, и цилиндр не точился походу с 80го года. кароче повез его на расточку, оказалось что доезделись через ремонт и получился цилиндр 2го ремонта сразу. ну вообщем собрал и давай его заводить, а он не вкакую, еще и магнето стоит. я раньше с кулочками никогда не сталкивался. вообщем почитал, крутил крутил ничего. снял у товарища магнето тоже с муравья, завелся! хм. покрутил еще свое и тоже начал заводится, но со сцеплением не разобрался. или ведет или буксует. еще и старого образца. ну и от того сколько я с ним промучался чтоб хотя бы завести, а оно еще и сцепление мозх и***т, решил я поставить мотор от 150сс скутера, как то им я больше доверяю, так как соберешь мотор, капнешь бензина и он заводится, а над советским надо еще с бубном поплясать чтоб он завелся. ну вообщем разобрал муравья


отрезал все лишнее и впихнул мотор





подумал я как его крепить, смотрел смотрел на уши крепления, и ничего в голову не лезло, оно и на скутере через жопу крепится. и решил я радикально эту проблему и отпилил уши



чтоб приварить их снизу



ну и пошел к аргонщику




заодно и сделал резьбы для штуцеров


эт будет для масляного радиатора.

с ушами с низу сразу все стало понятно как его крепить, и приварил кусок трубы поперек рамы





и впихнул его еще раз




сделал заново дуги для сидухи



и немного усилил раму


выехал без глушителя, так попробовать, как же это было громко. и все таки дошли руки сделать глушитель


потом немного его спалил.


у него слишком рано хватает сцепление и он сразу начинает ехать, потому что через звезды и редуктор ему слишком легко ехать, ну вообщем он поехал, закоротил крокодилы и поджог бензоль под карбом немного подтикало.

ну то фигня, много не сгорело, съездил на рынок, купил новые пластмаски. помыл и собрал обратно




ну и сегодня были первые боевые испытания нового сердца:) загрузил в кузов родителей и сестру, в сумме 200кг, и мои 60кг он тащит на легке, хоть на поъеме начинать движение:)




Фотоотчет: Разборка двигателя мотороллера «Муравей»

Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

Обзор новой поршневой для Муравья

Что лучше, купить новую поршневую или купить Б/У цилиндр советского производства и потом его расточить в ремонтный размер? Однозначно ответить на этот вопрос нельзя. Так как все зависит от многих факторов, основной из которых — доступ к хорошей ремонтной базе и доступ к хорошим Б/У деталям. Все зависит только от этого.

Мастера хорошие еще есть и если у вас есть знакомые токаря на каком-нибудь военном заводе, то наилучшим вариантом для вас будет — прошерстить все окрестные сараи помойки, выбрать более менее приемлемый по состоянию цилиндр и отдать его на расточку «дяде Васе» на завод. А поршень, палец и кольца купить новые — это будет самый лучший вариант. Если знакомого «дяди Васи» у вас нет, путь один: купить в магазине самодельное фуфло и потом долго и нудно с ним мудохаться.

Полный комплект новой поршневой неизвестно чьего производства «до повышения» обходился в 4000 руб:

• Головка — 600 руб
• Цилиндр с поршнем, пальцем и кольцами — 3000 руб
• Лепестковый клапан в сборе с корпусом и прокладками — 400 руб

Поршневые для двигателей ТМЗ, которые сейчас представлены в продаже скорей всего заводского производства. И скорей всего нашего. На некоторых деталях видны следы заводской обработки кое где даже стоят клейма, а вот поршневой палец явно китайский: блестит и упакован в пакет: наши заводы так не делают.

Головка блока цилиндров по умолчанию идет с солидным «косяком»: плоскость, которой она опирается на цилиндр кривая. Такая головка не может обеспечивать герметичность соединения. К счастью, проблема легко решаемая: притираем головку на плите и вуаля!

Темные места указывают на неплотности через которые из камеры сгорания прорывались газы. Головка не новая, немного походила, но она из той же оперы, что и цилиндр

Цилиндр на первый взгляд выглядит солидно, однако имеет серьезный «косяк»: гильза запрессована вровень с рубашкой охлаждения. Казалось бы ерунда, по сути дела так и есть, ели бы не одно «но». Так уж сделали, что головка своей плоскостью ложится одновременно и на гильзу и на рубашку. Со временем гильза немного проседает и между головкой и цилиндром образуется приличная щель через которую сифонит аки с ниагарского водопада…

Перепад между гильзой и рубашкой есть даже у нового цилиндра, а у бывшего в работе становится еще больше

На зеркало цилиндра нанесена хонинговка. Само зеркало сделано качественно видно, что метал из которого сделана гильза хороший, а не сырец. Жаль только что точность изготовления хромает

На продувочных окнах много огрехов от литья. Перед установкой все это безобразие желательно удалить

Поршень очень хорошего качества: стопорные штифты не вылетают, поршневой палец заходит в бобышки с положенным натягом, положение стопорных штифтов полностью соответствуют положению окон в цилиндре

На поршне стоит заводское клеймо

Зазор между канавкой и поршневым кольцом в пределах нормы

Положение стопорных штифтов поршневых колец идеальное: напротив стопорных штифтов начерчены риски, цилиндр установлен на двигатель

Поршневые кольца тоже хорошего качества

Прилегание колец к зеркалу цилиндра идеальное, зазор в замке минимальный

В общем и целом, если не принимать во внимание косяк с перепадом между гильзой и рубашкой, то данную поршневую можно было бы смело назвать хорошей.

Характеристики мотороллера Муравей

Мотороллер отличают высокая маневренность и проходимость, а также небольшие габариты. В гараже он займёт столько места, сколько и тяжёлый мотоцикл с коляской.
Советский мотороллер «Муравей», который до сих пор пользуется популярностью, имеет следующие технические характеристики:

• Длинна – 2,68 м.
• Ширина – 1,25 м.
• Высота – 1,07 м.
• Масса сухая – 240 кг.
• Грузоподъёмность – 250 кг.
• Скорость – около 30 км/ч.
• Двигатель бензиновый, двухтактный, мощностью 11 л.с.
• Коробка передач на 4 ступени + задний ход.
• Барабанные тормоза с механическим приводом на каждое колесо.

Из преимуществ мопеда стоит отметить:

• Малый радиус разворота – 3,5 м.
• Лёгкость мотороллера «Муравей», мотоциклы значительно преобладают в весе.
• Невысокая стоимость – на рынке представлены только аппараты б/у.

Недостатки тоже есть:

• На рынке много изношенной техники.
• Двигатель имеет высокий расход топлива – от 8 л. на 100 км. Но чаще этот показатель ближе к 10 – 11 л. на 100 км. из-за повышенного износа.
• Частые поломки из-за низкой надёжности, особенно двигателя.

К двигателю больше всего вопросов у владельцев Муравья. Аппетиты по расходу топлива ведь хочется поумерить.

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно «уложить на боковую» даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

• двусторонние гаечные ключи (комплект), 4-22 миллиметра;
• отвертки — 3 шт. (большая, средняя, малая);
• молотки, 2 шт. (100 и 300 грамм);
• щипцы комбинированные;
• деревянная палочка;
• кусачки;
• плоскогубцы;
• торцовые ключи (4 шт.);
• бархатные напильники — 2 шт. (плоские).

Как разобрать и собрать двигатель мотороллера «Муравей»?

Устройство мотора простое. Но даже это не страхует его от поломок, которые зачастую связаны с возрастом. Просто так разбирать мотор не стоит, а вот при проявлении следующих признаков стоит взяться за инструменты:

• Проблемы с запуском.
• Утечка масла.
• Недостаток тяги.
• Повышенный шумовой фон.
• Заводной рычаг не возвращается на место.

Возможные поломки:

• Изношенные сальники.
• Некачественная сборка после предыдущего ремонта.
• Поломка ЦПГ.
• Изношенные подшипники.
• В кикстартере лопнула возвратная пружина.

Обратите внимание! Перед капитальным ремонтом силовой установки мыть её необязательно. Достаточно слить масло и снять её с рамы.

Блок цилиндра

Открутив несколько болтов требуется снять головку блока цилиндров. Обратите внимание на изношенность прокладки ГБЦ. Напротив выпускного окна следует прощупать так называемую выработку. Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать.

Следует изучить поршень на предмет износа. Некоторые «Кулибины» умудряются дорабатывать его наждачкой.

1. Демонтаж крышки сцепления и вала кикстартера. Обратите внимание на возвратную пружину – часто она лопается и кикстартер не возвращается на своё место. Также в этот момент можно проверить натяжение цепи ГРМ.
2. Разбор сцепления. Для этого потребуется отвернуть гайки и снять с корзины нажимной диск.
3. Стопорную шайбу необходимо разогнуть и вставить под зуб звёздочки главной передачи палочку. Обратите внимание, что резьба на гайке цапф коленвала правая. Гайку требуется открутить.
4. Будет ещё одна стопорная шайба, которую необходимо разогнуть. Берём съёмник и фиксирует барабан сцепления. Резьба у гайки сцепления левая.
5. Диск и барабан вынимаются, равно как снимается с вала корзина сцепления вместе с цепью и звездой привода.

Диностартер

Демонтировать следующие элементы:

1. Кожух охлаждения.
2. Кулачок прерывателя зажигания, но при условии, что силовую установку не переделывали под магнето. При этом требуется зафиксировать ротор диностартера. Сделать это можно за вентилятор охлаждения или при помощи фиксации коленвала подручными средствами.
3. Ротор демонтируется при помощи съёмника – штатного или самодельного.

По итогам ротор снят.

Музыка в дороге: как подключить колонки к усилителю в авто, и какие лучше выбрать?

Как заполнить Европротокол при ДТП, сколько действует документ? Информацию ищите далее.

Сборка двигателя

В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно. Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда.

Итак, порядок действий при разборке двигателя:

1. Для начала, подготовьте рабочее место. Если хотите добиться правильной и беспроблемной работы, держите все детали в чистоте и порядке. Запоминайте и комплектуйте порядок разборки. [sc:ads3]
2. Первым делом снимаем двигатель с рамы. Для этого понадобится снять несущий капот, закрывающий мотор. Проще говоря, необходимо открутить дефлектор, улитку и провода: высоковольтный, плюсовой и массу. Откручивать можно в любом порядке.
3. Поставьте мопед на любую скорость, скрутите гайку, фиксирующую династартер на коленчатом валу и, зажав тормоз, выпрессовывайте его.
4. Оставив мотороллер на скорости, отвинтите гайку, расположенную на ведущей звезды.
5. Снимите статор генератора, открутив 4 винта, и выньте кембрик с идущими от него проводами.
6. Затем переходим к снятию тяги тросу сцепления и рычагу кикстартера.
7. Теперь задача состоит в снятии глушителя. Для этого понадобится специальный фигурный ключ. В некоторых случаях глушитель скреплен с цилиндром двумя обычными болтами.
8. Слейте масло с коробки передач, открутив сливной болт.
9. Затем открутите три точки закрепляющих двигатель.
10. Теперь нужно открутить цилиндр, закрепленный на 4 гайки, расположенных на головке.
11. Снимите головку и поставьте цилиндр вертикально, вверх открытой частью. Поршень можно оставить в коленчатом вале, если не требуется его замена. В противном случае, нужно вытащить стопорные кольца, после чего выбить палец.
12. Теперь снимите втулку на вторичном валу, там, где ранее была ведущая звезда.
13. Открутите «цветочек» с закрепленным правым сальником коленчатого вала.
14. Затем отсоедините крышку кикстартера, закрепленного упорным болтом и 5-ю винтами.
15. Далее снимается сцепление. Центральный регулировочный винт можно не трогать, а расположенные вокруг него 3 пальца с гаками необходимо открутить.
16. Вытащите все расположенные внутри диски сцепления и снимите рычаг сцепления, закрепленный на один болт. Рычаг необходимо вынуть вместе с пружиной.
17. Отбейте с помощью зубила стопорные шайбы коленчатого вала, корзины сцепления и вытащите штоки и шарики.
18. После этого вся конструкция снимается.
19. Теперь двигатель можно разъединить на половины, нужно лишь выкрутить все соединяющие винты.
20. Когда все детали отсоединены, можно заняться проблемным участком, в котором возникли неполадки.

О том, как собрать двигатель мотороллера Муравей, более подробно можно посмотреть в наглядном видео в конце статьи. Суть сборки в обратном порядке действий, но важно закручивать детали с определенным усилием и синхронизировать запчасти с отметками. Ни в коем случае не стоит собирать двигатель без подробных инструкций, написанных производителем.

При частых поломках, владельцы задумываются, какой двигатель можно поставить на мотороллер Муравей. Вместо родного мотора можно использовать китайские аналоговые двигатели. Поскольку у Муравья множество копий в азиатских странах, замена двигателя может стать отличным вариантом сэкономить при необратимой поломке. Правда придется самостоятельно сделать крепления и, в некоторых случаях, переделать мост под левое расположение цепи. Это не очень сложно, учитывая, что на тульском заводе предусмотрели возможность перестановки моста.

[sc:ads5]

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

• Диски сцепления.
• Прокладки для силовой установки и редуктора.
• Гайки.
• Патрубки.
• Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

• Диск сцепления – 400 руб.
• Вал кикстартера – 1100 руб.
• Передний амортизатор – 1600 руб.
• Сальники редуктора – 100 руб.
• Поршневая – 2500 руб.
• Редуктор – 14000 руб.
• Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

Смотрите также

• Как муравей домой спешил краткое содержание для читательского дневника
• Как избавиться от черных муравьев в квартире раз и навсегда
• Как бороться с черными муравьями в квартире
• Как побороть муравьев на огороде
• Как выставить зажигание на мотороллере муравей
• Как избавиться от красных мелких муравьев в квартире
• К чему в доме муравьи появились
• Приснились муравьи к чему это
• Муравьи как бороться
• Чем полезен укус муравья
• Как избавиться от муравьев в цветнике

Тюнинг мотороллера «Муравей»

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
2. Увеличение отдачи от силовой установки. Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Расскажите друзьям! Поделитесь статьей своим френдам в любимой социальной сети с помощью кнопок на панели.

Повреждения раздаточной коробки и причины их возникновения

Система крепления автокресла ISOFIX в автомобиле: безопасность ребенка превыше всего

При союзе работал в Управлении оросительных систем, и хорошо знаю все ньюансы эксплуатации Муравья. И в наше время, умельцы переделывали мотороллер, для того чтобы выжать из него всю силу, и получалось. Одним недостаткам считалась у Муравья — плохая устойчивость на скорости. Если под переднее колесо на скорости попадал камень или пень, мотороллер переворачивался. Многие мои друзья пострадали, из — за своего лихачества. А в целом Муравей вещь отличная.

ребят как думаете хватит ли мошности для туриста если поставить 139й двигатель на коробку от тмз200?139й c тянул нормально хоть и весит на 20кг меньше чем сам турист в сборе

Цилиндр

В цилиндре к сожалению особо ничего на глаз не проверишь. Поэтому, осматриваем его зеркало на предмет повреждений и этим и ограничиваемся

Читать дальше: Заказать прицеп для легкового автомобиля

Пример зеркала нового цилиндра

Пример зеркала после расточки
