Вэрс пк 24 как снять блокировку

Как отключить Пожарная система вэрс пк-24

Здравствуйте Сработала ложная тревога пожарной системы вэрс пк-24. Звук отключил, а вот лампочка горит красным на против того кабинета где якобы было возгорание. И на выхода из объекта моргают фонари ВЫХОД. Не знаю комбинацию кнопок чтобы отключить. Может кто сталкивался.

Напротив или на против как правильно

Напротив– это слово может выступать как наречием, так и предлогом. Если слова является предлогом, оно означает «прямо перед чем-нибудь», «на противоположной стороне», если предлогом — «иначе, наперекор». Словарное слово, слитное написание регламентируется орфографическим словарем. Он все делает напротив своим родителям. Они жили напротив друг друга, но никогда даже не здоровались.

Вэрс пк 24 как снять блокировку

Инструкция дежурного персонала ВЭРС-ПК

Внимание: прибор «ВЭРС-ПК» работает от сети переменного тока напряжением 220 вольт. Для нормальной эксплуатации прибора запрещается отключать прибор от сети.

Прибор контролирует шлейфы пожарной сигнализации. В режиме «Охрана» все индикаторы шлейфов должны светиться зеленым светом.

Запрещается отключать шлейфы пожарной сигнализации.

Прибор имеет следующие виды режимов работы:

Режимы «Внимание», «Пожар», «Неисправность» сопровождаются непрерывным звуковым сигналом.

При срабатывании прибора необходимо по списку лучей и номеру шлейфа установить помещение, в котором произошло срабатывание датчика, проверить данное помещение и в случае обнаружения загорания вызвать пожарную охрану по телефону «101» или «112», через систему оповещения проинформировать посетителей и персонал об эвакуации из помещений.

Читайте также:

Бистабильное реле что это такое

При ложном срабатывании отключить сработавший шлейф нажатием на соответствующую кнопку. Через 2-3 минуты повторным нажатием кнопки перевести шлейф в режим «Охрана» (при этом индикатор шлейфа загорается зеленым светом).

При повторных ложных срабатываниях необходимо сделать запись в спец. журнале и сообщить в организацию, осуществляющую техническое обслуживание.

ВЭРС-ПК. Инструкция по эксплуатации

Запрещается отключать шлейфы пожарной сигнализации.

Прибор имеет следующие виды режимов работы:

«ОХРАНА»	— индикаторы шлейфов светятся зеленым светом
«ВНИМАНИЕ»	— сработал один извещатель, индикатор мигает зеленым светом
«ПОЖАР»	— сработало два извещателя, индикатор горит красным светом
«НЕИСПРАВНОСТЬ»	— индикатор неисправного шлейфа мигает поочередно красно-зеленым светом

Режимы «Внимание», «Пожар», «Неисправность» сопровождаются непрерывным звуковым сигналом.

При срабатывании прибора необходимо по списку лучей и номеру шлейфа установить помещение, в котором произошло срабатывание датчика, проверить данное помещение и в случае обнаружения загорания вызвать пожарную охрану по телефону «01» , через систему оповещения проинформировать посетителей и персонал об эвакуации из помещений.

Читайте также:

Как снять стартер с классики

Ошибка чтения конфигурации пк вэрс

Автодозвонная система охраны и мониторинга ВЭРС-ПК ТРИО-М

В современном мире встает острая необходимость в получении информации, а особенно качественной и своевременной. Моё мнение одной из разновидностей информационного поля окружающего нас является информация о состоянии нашей недвижимости здесь и сейчас, где бы мы не находились. К сожалению бывают разные форс мажорные обстоятельства, о которых хотелось бы узнать своевременно, что позволит быть не только в курсе событий и по возможности максимально повлиять на них. Что-то запутанно все звучит, ну а если в кратце и на простом примере, то при элементарном прорыве шланга идущего к стиральной машине и соответствие протечки воды, современные системы могут как сообщить Вам в течении 1 минуты, так и перекрыть вводные краны. Согласитесь, таких ситуаций бывает великое множество. Чтоб избежать неприятностей с дорогостоящим ремонтом (как себе, так и соседям) следует задуматься о установке охранно-пожарной сигнализации. Таких приборов сейчас очень много разновидностей и данная ниша постоянно развивается, что не может не радовать нас как конечных потребителей продукта. К таким системам относится и система построенная на основе приемо-контрольного охранно-пожарного прибора ВЭРС-ПК ТРИО-М и его разновидностей.

Рассмотрим возможности данной системы охраны и мониторинга на примере прибора ВЭРС-ПК 4 ТРИО-М.

Возможности автодозвонной системы охраны и мониторинга построенной на основе прибора
Комплектация поставки прибора ВЭРС-ПК 4 ТРИО-М
Подключаемые датчики в систему охраны и мониторинга
Подключение прибора
Конфигурирование системы с помощью телефона
Кофигурирование системы с помощью ПК
Настройка управления встроенными реле
Организация точки доступа

1. Возможности автодозвонной системы охраны и мониторинга построенной на основе прибора ВЭРС-ПК ТРИО-М.

Прибор позволяет осуществить:

световое и звуковое оповещение при срабатывании одного или нескольких датчиков подключенных к шлейфам сигнализации (ШС), в таких режимах как: охрана, пожар, технологический
оповещение о срабатывании ШС по каналам беспроводной (GSM) и проводной (ГТС) линиям связи с помощью голосовых сообщений, либо текстовых СМС.
постановку и снятие с охраны с помощью самого прибора (кнопками на лицевой панели прибора, либо ключами ТМ), дистанционно (с помощью телефона), либо по расписанию (настройки расписания осуществляются конфигурированием прибора через ПК)
дистанционное управление тремя встроенными реле, предназначенными для подключения различной нагрузки
прослушивание аудио обстановки на охраняемом объекте
контроль температуры
контроль доступа на объект (время доступа и ФИО владельца ключа отображается на экране ПК при подключении к прибору, с возможностью печати на принтере, либо в текстовом СМС)
организацию точки доступа с электромагнитным или электромеханическим замком

2. Комплектация поставки прибора ВЭРС-ПК 4 ТРИО-М.

В комплект поставки входит:

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 4 ТРИО-М
Кабель для подключения к компьютеру
Ключ Touch Memory
Считыватель ключей Touch Memory

3. Подключаемые датчики в систему охраны и мониторинга

Читайте также:

Как выделить постоянную составляющую сигнала

В пожарный ШС прибора могут быть подключены следующие типы извещателей:

дымовые оптико-электронные
тепловые максимальные и максимально-дифференциальные
комбинированные
линейные
извещатели ручные пожарные

В охранный ШС прибора могут быть подключены следующие типы извещателей:

инфракрасные объемного действия
радиоволновые объемного действия
магнитно-контактные
поверхностные акустического действия
поверхностные ударноконтактного и вибрационного действия

В технологический ШС прибора могут быть подключены:

датчики протечки
датчики природного газа
другие промышленные датчики с сухими гальванически изолированными контактами

Другими словами, к ВЭРС-ПК можно подключить охранные датчики (разбития стекла, открытия двери, движения), пожарные датчики (появления дыма, открытого огня) и технологические датчики (утечки воды, либо другой жидкости; утечки газа и др.)

4. Подключение прибора (стенд № 2)

Подключение прибора рассмотрим на нашем тестовом образце — приборе ВЭРС-ПК4-ТРИО-М.

При подключении прибора необходимо соблюдать меры безопасности! Питание прибора 220В. Все работы с прибором необходимо производить при отключенном сетевом напряжении.

Сбрасываем прибор на заводские настройки, для этого необходимо:

Читайте также:

Как называется прибор который показывает зарядку аккумулятора

полностью обесточить прибор (отключаем сеть 220 В и аккумулятор 12 В)
снять все перемычки, подать питание на прибор
установить перемычку J2 (светодиод «пуск/сброс» замигает зеленым)
ввести с помощью кнопок код перехода к заводским настройкам. Нажать последовательно «пуск/сброс», 2-4-4 (светодиоды всех ШС начнут мигать красным цветом)
для подтверждения изменений нажать «тест/звук»
снять перемычку J2

Таблица заводских настроек прибора (табл. 6.4.9, стр. 26 инструкции по эксплуатации)

Далее, для конфигурирации прибора под наши нужды производим следующие действия:

установить перемычку J 2, прибор перейдет в режим конфигурирования, при этом светодиоды всех ШС будут погашены, «пуск/сброс» мигает зеленым
нажать «пуск/сброс»
набрать с помощью кнопок ШС, код нужного параметра (табл.5 , стр. 19)
по свечению ШС выбрать его тип: охранный — светится зеленым, охранный с ключами ТМ — мигает зеленым; пожарный — светится красным; технологический — светится желтым; не используемый ШС — не светится
нажать «тест/звук» для сохранения изменений

Подключение внешних извещателей и датчиков.

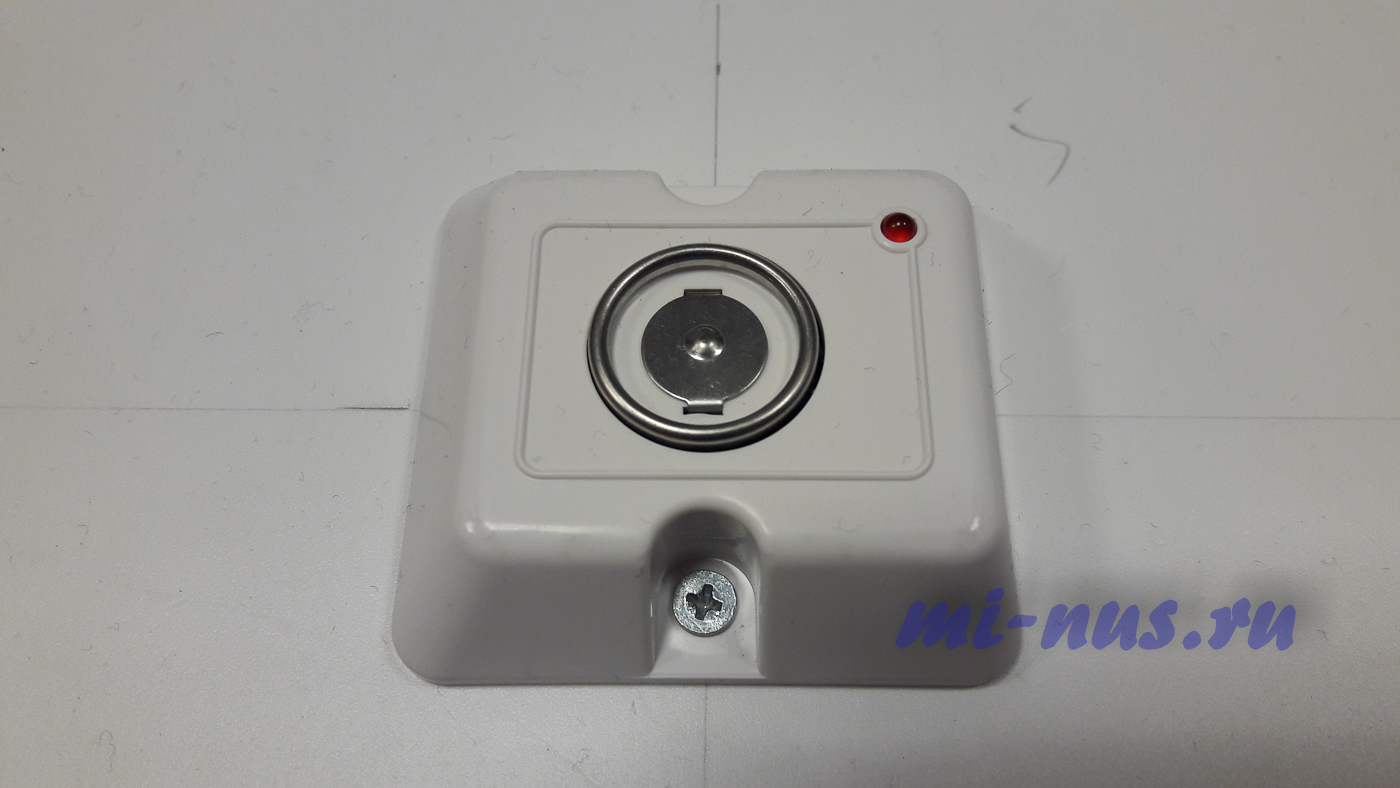

Подключение внешнего считывателя ключей Touch Memory (TM)

Подключение считывателя производится по схеме:

Подключение оповещателя охранно-пожарного свето-звукового Астра-10М исп.2

Руководство по эксплуатации Астра-10 исп.М2 можно найти по ссылке

Подключение оповещателя производится по схеме:

— выносной звуковой оповещатель (сирена) подключается к клеммам «+12» и «Си»

— выносной световой оповещатель (лампа) подключается к клеммам «+12» и «Со»

— выносной световой оповещатель (табло) подключается к клеммам «+12» и «Та»

— питающие провода 12 В токопотребляющих извещателей подключаются к клеммам «+12» и «земля».

Выходы управления цепями оповещения контролируются на обрыв и короткое замыкание. Контроль осуществляется по обнаружению на линии оконечного элемента: сборки из параллельно соединенных диода 1N4007 и резистора 0,125 Вт — 7,5 кОм, при этом катод диода должен быть подключен к +12 В цепи оповещения (стр.11)

Подключение ШС 1 (извещателя охранного поверхностного оптико-электронного Фотон-12Б)

здесь оконечный резистор Rок = 7,5 кОм, а ограничительный резистор Rогр можно поставить от 0,68 до 1,5 кОм (у нас установлен 1 кОм).

Подключение ШС 3 (технологический датчик).

В качестве технологического датчика используем датчик контроля протечки «H2O-контакт», предназначенный для обнаружения воды или другой токопроводящей, не агрессивной жидкости в контролируемом объеме.

Датчик имеет два внешних контакта и при воздействии на них жидкости формирует тревожный сигнал путем замыкания (размыкания) контактов опторелейной группы.

Перед подключением проверяем по паспорту НО или НЗ контакты датчика и сверяем данные при подаче напряжения на него.

Маркировка проводов датчика:

Подключение ШС 4 (охранный шлейф на основе геркона)

Геркон-нормально замкнутый контакт, при нахождении рядом магнита. Схема подключения:

Принцип работы прибора основан на постоянном измерении сопротивления линий шлейфов сигнализации, подключенных к прибору. Поэтому можно перед первым включением проверить сопротивления ШС и сравнить их с номинальными значениями для заданного шлейфа.

При соответствии сопротивлений линий ШС можно приступать к следующему этапу настройки прибора.

Проверяем тактику «круглосуточный» (она не позволяет снять ШС с охраны).

Ставим перемычку J2, нажимаем «пуск/сброс», вводим код 1-2-3. Проверяем для каждого ШС:

не светится — запрещена
светится зеленым — разрешена

Нажимая кнопки ШС задаем каждому шлейфу нужную тактику.

Снимаем со всех шлейфов тактику «круглосуточный», нажимаем кнопку «тест/звук» для сохранения изменений. Удаляем перемычку J2.

Теперь ШС 3 и ШС 4 снимаются и ставятся на охрану нажатием их кнопок, ШС 1 не ставится кнопкой, потому что в первоначальных настройках этого ШС мы указали, что он будет у нас охранным с управлением с помощью ключей ТМ. ШС 2 также не снимается с охраны, так как он пожарный, а для таких ШС предусмотрен только круглосуточный режим работы.

4.8 Добавляем ключ ТМ (возможно только для ШСО)

Устанавливаем перемычку J2, нажимаем «пуск/сброс», вводим код 1-3-1. Выбираем ШС, для который будет управляться с помощью ключей ТМ (в нашем случае это ШС 1 — ШСО с ключом ТМ), светодиод выбранного ШС должен светится зеленым. Нажимаем кнопку «тест», прикладываем ключ ТМ к считывателю, при этом происходит добавление ключа в список управления данным ШС. Добавление ключа сопровождается звуковым сигналом высокой тональности.

Для завершения конфигурирования нажимаем кнопку «тест/звук» и снимаем перемычку J2.

После добавления ключа ТМ в ШСО управление шлейфом возможно только с помощью данного ключа, с клавиатуры прибора шлейф не управляется.

При тестовых включениях возникла небольшая проблема. При постановке ШСО на охрану срабатывает звуковой оповещатель прибора, сразу было не понятно что происходит. Но потом оказалось, что в настройках прибора забита постановка на охрану с задержкой, вот во время отсчитывания этой задержки и сопровождалось звуковым сигналом, после чего прибор всавал на охрану и звуковое сопровождение прекращалось. Отключение задержки по коду 1-1-2, это подтвердило.

Приступаем к следующему (заключительному) этапу настройки прибора.

Конфигурирование ВЭРС-ПК4 ТРИО-М с помощью ПК.

Отключить питание прибора (сеть 220 В и аккумулятор)
Подключить кабель USB
Установить перемычку J2 для перехода прибора в режим конфигурирования
Подключить питание прибора, дождаться перехода МАД в режим конфигурирования (непрерывное горение индикаторов ГТС, GSM, ПК)

5. Запустить программу конфигуратор на ПК (скачать ее можно с офф сайта ВЭРС), Выглядит она вот так:

5.1 Добавляем объект STEND 2

5.2 Выбираем номер объекта — 2

5.3 Нажимаем «+» для добавления предприятия MASTERSKAYA, жмем кнопку «Добавить объект»

5.4 Нажимаем кнопку «Добавить прибор», после чего можно внести следующие данные нашего прибора:

— информацию, введен ли прибор в эксплуатацию и дату ввода

В правом поле видны 6 значков, позволяющие производить:

— конфигурирование ШС ВЭРС ПК

— запись конфигурации в прибор

— ознакомление с регистратором событий

— насторйку оповещений по линиям связи

— загрузку конфигурации из прибора в базу

— редактирование звуковых оповещений

Предварительная конфигурация нашего прибора уже произведена, поэтому нажимаем кнопку «Загрузить конфигурацию прибора в базу», после чего данные появляются во вкладках конфигуратора

Открываем вкладку «Конфигурирование ШС» и видим все 4 наших ШС:

ШС 1 — охранный, управляемый 1 ключом ТМ, при нажатии на кнопку ключа, можно внести информацию о его владельце, с фото и контактными данными:

Можно составить планировщик постановки/снятия ШСО на охрану по дням/ежедневно/по дням недели и произвести другие настройки охранного шлейфа.

ШС 2 -пожарный, также есть настройки шлейфа:

Также во вкладке «Конфигурирование ШС» можно настроить внешние устройства, контроль оповещателей и назначить режимы срабатывания 3-х встроенных в прибор реле:

— неисправность — реле включается при неисправности ШС, прибора, внешних устройств или если есть не поставленные охранные ШС

— удаленное управление — реле включается/отключается удаленно по каналам ГТС, GSM связи, либо по расписанию

— от ШС — реле включается при срабатывании выбранных ШС

— альтернативная логика — включается при постановке на охрану, выключается при срабатывании охранного ШС

Вкладка «Регистратор событий».

Нажимаем «импорт данных» и все события выводятся на экран монитора, с возможностью распечатки:

Вкладка «Настройка оповещений по линиям связи»:

Здесь осуществляется углубленная настройка доставки извещений по линиям связи, которые можно сделать и с помощью мобильного телефона. Выставляется:

— количество попыток дозвона

— настраиваются способы доставки извещений

А также здесь можно посмотреть текущее состояние прибора:

После конфигурирования, записываем данные в прибор нажимая «Записать в устройство» и выключаем прибор (сеть и аккумулятор), убираем перемычку J2 и снова включаем прибор, для вступления новых настроек в силу.

Вкладка «Настройка оповещений»

Пользователь в любой момент может получить информацию о состоянии прибора, сделав соответствующий запрос.

При входящем звонке МАД прибора воспроизводит речевое сообщение с номером прибора и запросом ввода пароля, для дальнейшей работы с прибором пользователю необходимо ввести пароль. После проверки пароля МАД ответит «запрос принят» и перейдет к ожиданию команд пользователя. Список возможных запросов к МАД приведен в таблице:

Всё, вот такой у нас получился тестовый стенд, который можно покрутить, потрогать и посмотреть в живую как оно работает.

Вэрс пк как отключить блокировку

Инструкция дежурного персонала ВЭРС-ПК

Запрещается отключать шлейфы пожарной сигнализации.

Прибор имеет следующие виды режимов работы:

Режимы «Внимание», «Пожар», «Неисправность» сопровождаются непрерывным звуковым сигналом.

ВЭРС-ПК. Инструкция по эксплуатации

Запрещается отключать шлейфы пожарной сигнализации.

Прибор имеет следующие виды режимов работы:

«ОХРАНА»	— индикаторы шлейфов светятся зеленым светом
«ВНИМАНИЕ»	— сработал один извещатель, индикатор мигает зеленым светом
«ПОЖАР»	— сработало два извещателя, индикатор горит красным светом
«НЕИСПРАВНОСТЬ»	— индикатор неисправного шлейфа мигает поочередно красно-зеленым светом

Режимы «Внимание», «Пожар», «Неисправность» сопровождаются непрерывным звуковым сигналом.

При срабатывании прибора необходимо по списку лучей и номеру шлейфа установить помещение, в котором произошло срабатывание датчика, проверить данное помещение и в случае обнаружения загорания вызвать пожарную охрану по телефону «01» , через систему оповещения проинформировать посетителей и персонал об эвакуации из помещений.

Вопрос – ответ

Данная ситуация может быть только в том случае, если тип используемых ШС — ПОЖАРНЫЙ. Для пожарных ШС «обрыв» иди «КЗ» ШС — это НЕИСПРАВНОСТЬ. Для охранных ШС «КЗ» или «обрыв» — это СРАБОТКА. Убедитесь, что шлейфы настроены должным образом в соответствии с Первой или Второй конфигурациями.

При выборе Первой конфигурации реле ПЦН1 и ПЦН2 жестко закреплены за группами ШС и выполняют функции реле ПЦН ПОЖАР или ПЦН ОХРАНА в зависимости от функций ШС в группе (пожарные ШС или охранные ШС), реле ПЦН3 выполняет функции реле ПЦН НЕИСПРАВНОСТЬ. При выборе Второй конфигурации по умолчанию реле ПЦН1 – выполняет функции ПЦН ПОЖАР и закреплено за всеми ШСП прибора, реле ПЦН2 – ПЦН ОХРАНА и закреплено за всеми ШСО прибора, реле ПЦН3 – ПЦН НЕИСПРАВНОСТЬ. Алгоритм работы реле ПЦН ПОЖАР. Реле находится под напряжением (контакты переключены) только при условии, если хотя бы один ШСП, закрепленный за этим реле, находится в режиме ПОЖАР. В иных случаях напряжение с реле снято (контакты в нормальном состоянии). Алгоритм работы реле ПЦН ОХРАНА. Реле находится под напряжением (контакты переключены) только при условии, что все ШСО, закрепленные за этим реле, по- ставлены на охрану и находятся в ДЕЖУРНОМ РЕЖИМЕ. В иных случаях напряжение с реле снято (контакты в нормальном состоянии). Алгоритм работы реле ПЦН НЕИСПРАВНОСТЬ. Реле, работающее по данному алгоритму, находится под напряжением (контакты переключены) только если не зафиксировано ни одного сигнала Неисправность по ВЭРС-ПК. В иных случаях напряжение с реле снято (контакты в нормальном состоянии).

Выдержка из РЭ по эксплаутации на прибор:

Выдержка из руководства по эксплуатации на прибор:

Для пожарных ШС характерны несколько режимов работы: Дежурный режим, Внимание, Пожар, Неисправность. Каждому режиму работы соответствует свой диапазон возможных сопротивлений ШС прибора: Дежурный режим — от 2,8кОм до 8,2кОм; Внимание — от 1,2кОм до 1,8кОм и от 10,7кОм до 12,9кОм; Пожар — от 0,3кОм до 1,1кОм и от 16кОм до 18кОм; Неисправность — от 0Ом до 220Ом и от 18кОм и выше. ИПР подключается в ШС прибора, руководствуясь паспортом на конкретный ИПР и сопротивлением соответствующим режиму Пожар, т.е. необходимо чтобы при сработке ИПР выдавал результирующее сопротивление совместно с оконечным — от 300Ом до 1100Ом или от 16кОм до 18кОм. Если ИПР «коротит» ШС, то необходимо последовательно устанавливать добавочное сопротивление номиналом 820 Ом, если ИПР «обрывает» ШС, тогда необходимо устанавливать балластное сопротивление номиналом 10кОм.

Дымовые извещатели могут не реагировать на появление дыма, если у них установлена минимальная чувствительность. Если все-таки извещатели срабатывают, а прибор не переходит в режим Пожар, то имеет место быть верификация пожарных ШС — это процедура подтверждения истинности сработки пожарных извещателей и подробнее о ней возможно прочитать на нашем сайте, пройдя по следующей ссылке ПЕРЕЗАПРОС ПОЖАРНЫХ ШЛЕЙФОВ СИГНАЛИЗАЦИИ

Для корректной работы извещателей не хватает потребляемого тока, поэтому проблема состоит не в правильности подключения, а в количестве извещателей в одном ШС прибора ВЭРС-ПК. Извещатель пламени Спектрон 201 потребляет 0,35 мА в дежурном режиме. Максимальный ток потребления от ШС прибора ВЭРС-ПК в дежурном режиме:

0,8мА в режиме нормальной нагрузочной способности (ШННС);
3мА в режиме повышенной нагрузочной способности (ШПНС).

Вы установили в один ШС прибора превышающее максимальное количество извещателей. Максимальное количество извещателей Спектрон 201, которое возможно подключить в один ШС прибора ВЭРС-ПК:

в режиме ШННС — 2 шт;
в режиме ШПНС — 8 шт.

Вероятно, у Вас прибор ВЭРС-ПК16 версия 3.1, который выпускается в соответствии с новым сертификатом. Данный сертификат отображает требования ГОСТ Р 53325-2012, вступившего в силу с января 2014ого года, согласно которому пожарные ШС прибора должны находиться в ДЕЖУРНОМ режиме круглосуточно (без права снятия). При попытке снять пожарные ШС с охраны, они снова автоматически становятся на охрану. Если попытаться снять ШС после сработки, которая не устранена, то после перепостановки сработка повторится и при дальнейших попытках снять ШС с охраны он снова будет переходить в ДЕЖУРНЫЙ режим и сработка будет повторяться до тех пор пока её не устранить. Данная тактика работы ШС уже была включена в функционал приборов ВЭРС-ПК версии 3.1 до вступления в силу нового ГОСТа, но её возможно было включить/выключить в режиме конфигурирования по мере необходимости, сейчас же данную тактику работы пожарных ШС отключить нельзя.

Ниже указаны все изменения, внесенные в функционал приборов ВЭРС-ПК2/4/8/16/24 версия 3.1 в соответствии ГОСТ Р 53325-2012.

Рисунок взят из руководства по эксплуатации на извещатель.

Таким образом, для питания извещателя используйте клеммы 1 и 2, а для включения извещателя в ШС клеммы 6, 7 и оконечное сопротивление номиналом 7,5 кОм, которое устанавливается последовательно.

Инструкция по эксплуатации ВЭРС-ПК

Режимы «Внимание», «Пожар», «Неисправность» сопровождаются непрерывным звуковым сигналом.

При срабатывании прибора необходимо по списку лучей и номеру шлейфа установить помещение, в котором произошло срабатывание датчика, проверить данное помещение и в случае обнаружения загорания подтвердить вызов пожарной охраны, нажав кнопку вызова пожарной охраны города, через систему оповещения проинформировать работников, воспитанников и посетителей об эвакуации из помещений и здания.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Для включения шлейфов сигнализации необходимо нажать соответствующую кнопку №№ 1- 24, при этом если шлейфы находятся в исправном состоянии, индикаторы соответствующих шлейфов горят зелёным светом не мигая.

При срабатывании пожарных извещателей (датчиков) мигает красным цветом индикатор «Пожар» соответствующего шлейфа и выдаётся звуковой сигнал.

При неисправности шлейфа сигнализации индикатор соответствующего шлейфа мигает попеременно красным и зелёным цветом.

Для сброса индикации и звука служит кнопка сработавшего шлейфа.

При пропадании сетевого питания концентратор автоматически переходит на питание от встроенного аккумулятора. Действия при поступлении сигнала тревоги (пожар) определяются должностной инструкцией.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ С2000-М

При срабатывании пульт выдает звуковой сигнал и на табло отображается номер прибора и номер шлейфа, где сработал пожарный датчик.

Сброс звукового сигнала на пульте осуществляется нажатием кнопки «СLR» до появления цифровых часов.

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ

ПУЛЬТОМ ПОЖАРНОЙ СИГНАЛИЗАЦИИ С 2000

Дежурное состояние пульта: показывает время (например 15:05:15) при поступлении на пульт сигнала пожар:

Пож.-001. 017 /001. 020

где 001-адрес прибора, а 017 — номер шлейфа.

При срабатывании автоматической пожарной сигнализации согласно списку шлейфов проверить место срабатывания.

При обнаружении задымления или возгорания действовать согласно должностной инструкции.

В случае ложных срабатываний позвонить по телефонам организации «Сигнал-01», обслуживающей АПС

Вопрос – ответ

Актуальную розничную цену на весь перечень выпускаемого оборудования всегда можно найти в разделе прайс-лист или уточнить по телефону +7-913-919-15-26

Чтобы прибор корректно отобразился в устройствах операционной системы Windows, соблюдайте следующую инструкцию.

1. Скачайте актуальную версию ПО «ВЭРС Конфигуратор» (в настоящее время version 10.2) из раздела программное обеспечение.

2. В папке с ПО, помимо установщика программы, следует установить драйверы для обнаружения устройства. Обведены красным прямоугольником на рисунке ниже.

3. После усановки ПО убедитесь, что модуль автодозвона (МАД) разрешён в конфигурации приемно-контрольного прибора в режиме конфигурирования (перемычка J2 должна быть установлена). Следуйте инструкции руководства по эксплуатации стр.32.таб.16.параметр 36, приведённой на рисунке ниже.

Для сохранения изменений нажмите кнопку «ТестЗвук».

Если МАД уже разрешён в конфигурации приемно-контрольного прибора, тогда при установленной перемычке J2 индикаторы на плате МАД будут светиться непрерывно, индикатор «связь» может при этом быстро мерцать (идёт обмен информацией между МАД и приемно-контрольным прибором). Теперь можно подключить кабель USB для установления соединения с персональным компьютером.

4. Запустите ПО «ВЭРС Конфигуратор». Добавьте произвольный объект, если он не добавлен, а затем добавьте прибор в исполнении на 2,4,8,16 или 24 шлейфа сигнализации, как указано нарисунке ниже.

Обратите внимание, что для приборов ВЭРС-ПК ТРИО-М, выпущенных с февраля 2020 года, в составе которых установлена плата последней версии ВЭРС-МАД, необходимо выбирать «ВЭРС-ПК24/16/8/4/2 ТРИО М+«.

5. Отличительной особенностью последней версии ВЭРС-МАД является возможность работы с веб-сервером ВЭРС. Чтобы прибор отправлял уведомления на веб-сервер, на используемой SIM-карте должен быть активирован интернет. Прежде, чем настроить оповещение прибора по линиям связи, зарегистрируйтесь на веб-сервере

6. После регистрации на веб-сервере необходимо внести пользовательские данные в ПО ВЭРС Конфгуратор в настройки раздела, указанного на рисунке ниже

где поля «Имя владельца» и «Пароль» — параметры, взятые из профайла при регистрации на веб-сервере, а поле «Уникальный ИД» — автоматически определяется программным обеспечением (24 символа), этот параметр следует внести для идентификации прибора в Ваш личный профайл веб-сервера для завершения регистрации.

7. Для настройки параметров приложения, которое можно скачать в разделе ПО ВЭРС-LAN, следует использовать информацию на рисунке, указанном ниже

где поля «Логин» и «Пароль» — Ваши личные параметры, взятые из профайла при регистрации на веб-сервере.

Стоит учесть, что работа с веб-сервером менее приоритетная задача для ВЭРС-ПК ТРИО-М, чем дозвон по каналам GSM и ГТС. При закрытом приложении веб-сервер пришлет PUSH-уведомление в операционную систему смарт-фона после дозвона на указанные номера телефонов пользователей.

Передача данных на мобильное приложение и отправка электронных писем производится через мобильный Internet, поэтому на SIM-картах, соответствующая услуга – передача мобильных данных должна быть активирована.

Для работы мобильного приложения на смартфоне необходимо постоянное подключение к мобильному Internet. Нет необходимости удерживать приложение в активном состоянии или в оперативной памяти смартфона – полученное PUSH-уведомление обрабатывается и сигнализируется операционной системой смартфона. В модуле ВЭРС-МАД высший приоритет по передаче информации предоставляется передаче голосовых сообщений на телефоны пользователей. При необходимости получения актуального состояния о приборе в самые сжатые сроки, рекомендуется при конфигурировании отдавать предпочтение голосовой передаче информации.

SergeyA Специалист Сообщения: 1113 Зарегистрирован: 07 апр 2009, 08:33 Откуда: Санкт-Петербург

Re: Подключение Вэрс пк1-01 помогите дилетанту

Завтра начнём с начала — откинем всё лишнее, сбросим на заводские настройки и в бой

Ольга000 Постоянный посетитель Сообщения: 61 Зарегистрирован: 11 янв 2017, 14:54

Re: Подключение Вэрс пк1-01 помогите дилетанту

Ольга000 » 13 янв 2017, 07:19

на постоянном токе показывает просто еденицу, а если пошевелишь контактами тестера, промелькивает 18В

SergeyA Специалист Сообщения: 1113 Зарегистрирован: 07 апр 2009, 08:33 Откуда: Санкт-Петербург

Re: Подключение Вэрс пк1-01 помогите дилетанту

SergeyA » 13 янв 2017, 07:27

Последний раз редактировалось SergeyA 13 янв 2017, 07:37, всего редактировалось 4 раза.

Ольга000 Постоянный посетитель Сообщения: 61 Зарегистрирован: 11 янв 2017, 14:54

Re: Подключение Вэрс пк1-01 помогите дилетанту

Ольга000 » 13 янв 2017, 07:27

ой, неправильно меряла)) вобщем без сопротивления 23,7 а с сопротивлением 21.1в

SergeyA Специалист Сообщения: 1113 Зарегистрирован: 07 апр 2009, 08:33 Откуда: Санкт-Петербург

Re: Подключение Вэрс пк1-01 помогите дилетанту

SergeyA » 13 янв 2017, 07:58

Ольга000 Постоянный посетитель Сообщения: 61 Зарегистрирован: 11 янв 2017, 14:54

Re: Подключение Вэрс пк1-01 помогите дилетанту

Ольга000 » 13 янв 2017, 08:45

Ольга000 Постоянный посетитель Сообщения: 61 Зарегистрирован: 11 янв 2017, 14:54

Re: Подключение Вэрс пк1-01 помогите дилетанту

Ольга000 » 13 янв 2017, 08:46

может быть Вэрс неисправен? хотя он нулевый вроде

SergeyA Специалист Сообщения: 1113 Зарегистрирован: 07 апр 2009, 08:33 Откуда: Санкт-Петербург

Re: Подключение Вэрс пк1-01 помогите дилетанту

SergeyA » 13 янв 2017, 12:10

Ольга000 Постоянный посетитель Сообщения: 61 Зарегистрирован: 11 янв 2017, 14:54

Re: Подключение Вэрс пк1-01 помогите дилетанту

Ольга000 » 13 янв 2017, 12:28

так…подключила перемычку и ИП. все заработало как надо. через дырочку протестировала ИП, оба загорелись, на ВЭРСЕ тоже сработала лампочка (сеть зеленая не моргает-норм, пожар мигает зеленой), сирена тихая и секунды 3 была и все, после для перезагрузки выключила из сети, вкл — опять как было сеть — зеленая, пожар — мигает, перемычку поставила — пожар потух совсем, вернулись к исходным данным, опять программировать?

Ольга000 Постоянный посетитель Сообщения: 61 Зарегистрирован: 11 янв 2017, 14:54

Re: Подключение Вэрс пк1-01 помогите дилетанту

Ольга000 » 13 янв 2017, 12:30

пока писала прошло 5 минут, опять вроде перешло в дежурный режим, все правильно вроде, единственное почему сирены нет?установлено на громкую же (перемычка отсутствует на тихую)

Ольга000 Постоянный посетитель Сообщения: 61 Зарегистрирован: 11 янв 2017, 14:54

Re: Подключение Вэрс пк1-01 помогите дилетанту

Ольга000 » 13 янв 2017, 12:33

после того, как ВЭРС сам перешел в дежурный режим проверила опять ИП они загорелись красным, а на ВЭРСе просто потухла лампочка пожар, которая в дежурном режиме светилась зеленым
