Стартер ВАЗ 2107: устройство, диагностика неисправностей, ремонт и замена

Стартер любого автомобиля, в том числе и ВАЗ 2107, предназначен для запуска двигателя. Обычно он представляет собой четырехщеточный четырехполюсный электродвигатель постоянного тока. Как и любой другой узел, стартер нуждается в периодическом обслуживании, ремонте и замене.

Стартер ВАЗ 2107

Для запуска двигателя ВАЗ 2107 достаточно несколько раз провернуть коленчатый вал. Конструкция современного автомобиля позволяет сделать это без особых усилий с помощью стартера, который, в свою очередь, приводится в действие ключом зажигания.

Назначение стартера

Стартер представляет собой электродвигатель постоянного тока и обеспечивает силовой агрегат автомобиля энергией, необходимой для его запуска. Электропитание он получает от аккумулятора. Мощность стартера для большинства легковых автомобилей составляет 3 кВт.

Виды стартеров

Различают два основных типа стартеров: редукционный и простой (классический). Наиболее распространён первый вариант. Редукционный стартер имеет более высокий КПД и небольшие размеры, а для его запуска требуется меньше энергии.

Редукционный стартер

На ВАЗ 2107 производитель устанавливает редукционный стартер. Он отличается от классического варианта наличием редуктора, а постоянные магниты в обмотке двигателя заметно увеличивают надёжность и эффективность устройства. Стоит такой стартер примерно на 10% дороже классического, но при этом имеет больший эксплуатационный ресурс.

Слабым местом такого стартера является сам редуктор. Если он изготовлен некачественно, то пусковое устройство выйдет из строя раньше обычного своего срока. Большое внимание заслуживает материал, из которого делают редукторы.

Выбор стартера для ВАЗ 2107

Стартер выполняет в автомобиле важнейшие функции. Поэтому к его выбору следует отнестись максимально ответственно. На ВАЗ 2107 можно устанавливать стартеры от других автомобилей, в том числе и иномарок, с подходящими креплениями и техническими характеристиками. Оптимальным вариантом являются модели с мощным редуктором — стартеры от «Нивы Шевроле» или инжекторной семёрки.

При выборе стартера необходимо учитывать следующие моменты.

1. Стартеры СТ-221 отечественного производства мощностью 1,3 Вт, которые устанавливались на первые классические модели ВАЗ, имели цилиндрический коллектор. Шестерни привода приводились в действие электромагнитами. В устройство такого стартера входит роликовая обгонная муфта, дистанционное управление и втягивающее реле с одной обмоткой.
2. Стартер 35.3708 отличается от СТ-221 лишь устройством задней части и обмотки, которая состоит из одной шунтовой и трёх сервисных катушек (у СТ-221 по две катушки каждого вида).

Эти стартеры больше подходят для карбюраторных ВАЗ 2107. На семёрки с инжекторым двигателем предлагается устанавливать один из следующих вариантов:

1. КЗАТЭ (Россия) номинальной мощностью 1.34 кВт. Подходит для карбюраторных и инжекторных ВАЗ 2107.
2. Dynamo (Болгария). Конструкция стартера оптимизирована в соответствии с требованиями потребителей.
3. LTD Electrical (Китай) мощностью 1.35 кВт и меньшим сроком службы.
4. БАТЭ или 425.3708 (Беларусь).
5. FENOX (Беларусь). Конструкция предполагает использование постоянных магнитов. Хорошо запускается в морозы.
6. Eldix (Болгария) 1.4 кВт.
7. Oberkraft (Германия). При небольших размерах создаёт большой крутящий момент.

Всех производителей стартеров можно условно разделить на оригинальные и вторичные:

1. Оригинальные: Bosch, Cav, Denso, Ford, Magneton, Prestolite.
2. Вторичные: Protech, WPS, Cargo, UNIPOINT.

Среди стартеров от вторичных производителей много низкокачественных и дешёвых китайских устройств.

Средняя стоимость хорошего стартера для ВАЗ 2107 варьируется в пределах 3–5 тысяч рублей. Цена зависит не только от производителя, но и от комплектации, условий доставки товара, маркетинговой политики фирм и т. д.

Видео: особенности стартера КЗАТЭ

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

1. Стартер неисправен.
2. Вышло из строя реле стартера.
3. Неисправна цепь электроснабжения стартера.
4. Перегорел предохранитель стартера.
5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Проверка стартера ВАЗ 2107

Если двигатель На ВАЗ 2107 не заводится, обычно сначала проверяют стартер. Делается это следующим образом.

1. Стартер снимается с кузова и очищается от грязи.
2. Вывод тягового реле соединяется отдельным проводом с плюсом АКБ, а корпус стартера — с минусом. Если рабочий пускатель не начал вращаться, проверка продолжается.
3. Снимается задняя крышка устройства. Проверяются щётки. Угольки не должны быть стёртыми более чем на треть.
4. Мультиметром измеряется сопротивление обмоток статора и якоря. Прибор должен показывать 10 кОм, в противном случае в цепи есть замыкание. Если же показания мультиметра стремятся к бесконечности, в катушке имеется обрыв.
5. Мультиметром проверяются контактные пластины. Один щуп прибора соединяется с корпусом, другой — с контактными пластинами. Мультиметр должен показывать сопротивление более 10 кОм.

В процессе стартер проверяется на наличие механических повреждений. Все неисправные и повреждённые элементы меняются на новые.

Ремонт стартера ВАЗ 2107

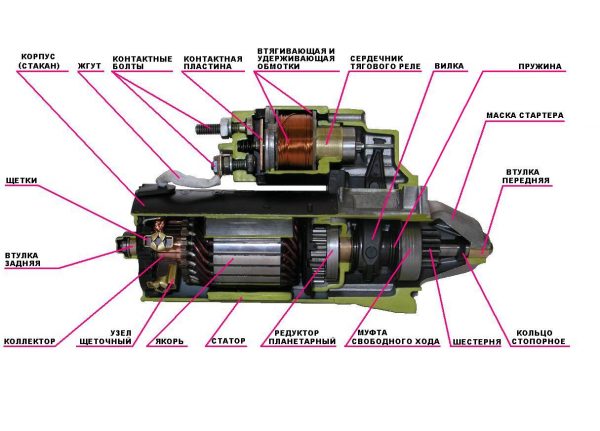

Стартер ВАЗ 2107 состоит из:

• корпуса;
• якоря;
• привода;
• реле.

Для ремонта устройства потребуется:

• съёмник для втулок;
• дрель со сверлом по металлу;
• плоскогубцы;
• отвёртка с плоским лезвием;
• комплект гаечных и трубных ключей;

Демонтаж стартера

На смотровой яме или эстакаде снять стартер ВАЗ 2107 довольно просто. В противном случае автомобиль поднимается домкратом, а под кузов подкладываются упоры. Все работы производятся лёжа под машиной. Для демонтажа стартера необходимо.

1. Отключить АКБ, сняв провода с клемм.
2. Снять задний брызговик (если он есть).
3. Открутить крепёжный болт, расположенный в нижней части щитка пускателя.

Видео: демонтаж стартера ВАЗ 2107 без смотровой ямы

Разборка стартера

При разборке стартера ВАЗ 2107 следует выполнить следующие действия.

Замена втулок стартера

Признаками износа втулок стартера являются:

• большой люфт якорного вала;
• следы от якоря на обмотках, которые он задевает во время вращения.

Втулки меняются на разобранном стартере. Различают втулки:

• проходные;
• непроходные.

Первые выбиваются выколоткой соответствующего размера или болтом, диаметр которого соответствует внешнему диаметру втулки.

Непроходная задняя втулка извлекается с помощью съёмника или высверливается.

Для замены втулок потребуется ремкомплект. Новые втулки обычно изготовлены из металлокерамики. Также будет необходимо подобрать соответствующего размера оправки. Запрессовывать втулки следует крайне аккуратно, избегая сильных ударов, так как металлокерамика — довольно хрупкий материал.

Специалисты рекомендуют поместить новые втулки перед установкой на 5–10 минут в ёмкость с моторным маслом. Материал за это время впитает масло и обеспечит хорошую смазку при дальнейшей эксплуатации. Втулки штатного стартера ВАЗ 2107 изготовлены из бронзы и являются более прочными.

Замена электрических щёток

Часто стартер выходит из строя из-за износа электрических щёток или угольков. Диагностировать и устранить неисправность довольно просто.

Уголёк представляет собой графитовый или медно-графитовый параллелепипед с подведённым и впрессованным многожильным проводом и алюминиевым креплением. Количество угольков соответствует количеству полюсов в стартере.

Для замены щёток потребуется:

1. Снять заднюю крышку стартера.
2. Открутить болты крепления щёток.
3. Вытащить щётки.

При этом можно вывернуть только один болт, фиксирующий защитную скобу, под которой и расположены угольки.

В стартере ВАЗ 2107 имеется четыре щётки, каждую из которых можно вынуть через отдельное окошко.

Ремонт втягивающего реле стартера

Основной функцией втягивающего реле является перемещение шестерни стартера до зацепления с маховиком с одновременной подачей электропитания. Это реле закреплено на корпусе стартера.

Кроме этого, на ВАЗ 2107 есть и реле включения, управляющее непосредственно электропитанием. Оно может располагаться в различных местах под капотом автомобиля и обычно фиксируется одним винтом.

При неисправности втягивающего реле сначала проверяют управляющее реле. Иногда ремонт ограничивается установкой на место соскочившего провода, затягиванием открутившегося винта или восстановлением окисленных контактов. После этого проверяются элементы втягивающего реле:

• корпус;
• якорь;
• контакты;
• магнитная система;
• возвратная пружина.

Обязательно осматривается корпус втягивающего реле. Если появились трещины, будет происходить утечка напряжения, и такое реле обязательно меняется на новое. Ремонтировать тяговое реле не имеет смысла.

Диагностика неисправностей втягивающего реле осуществляется в следующем порядке:

1. Проверяется работа стартера. Если при повороте ключа зажигания слышатся щелчки, а двигатель не запускается, неисправен пускатель, а не реле.
2. Стартер подключается напрямую, минуя реле. Если он работает, втягивающее реле нужно менять.
3. Мультиметром измеряется сопротивление обмоток. Удерживающая обмотка должна иметь сопротивление 75 Ом, втягивающая обмотка — 55 Ом.

Заменить втягивающего реле можно без демонтажа стартера. Для этого необходимо.

1. Отключить АКБ.
2. Очистить втягивающее реле и контакты от грязи.
3. Снять контакт с болта.

Сборка и установка реле производится в обратном порядке. После окончания работ необходимо проверить работоспособность стартера.

Сборка и установка стартера

В процессе разборки стартера необходимо запомнить или пометить, откуда снимались болты, винты и другие мелкие детали. Собирать устройство следует крайне аккуратно. При этом нужно не забыть зашплинтовать стопор, удерживающий вилку в передней крышке.

Таким образом, диагностировать неисправность, отремонтировать или заменить стартер ВАЗ 2107 довольно просто. Для этого не потребуется каких-либо специальных навыков. Стандартного набора слесарных инструментов и инструкций специалистов будет достаточно для выполнения работ своими руками.

Замена стартера ваз 2107 своими руками

В процессе эксплуатации машины происходит износ механизма, что обеспечивает запуск двигателя. Замена вышедшего из строя стартера или его ремонт на автомобиле ВАЗ 2107 является достаточно сложной операцией, требующей определенных навыков. Агрегат установлен на правой стороне двигателя по ходу движения. Стартер оснащен втягивающим реле, которое приводит в действие обгонную муфту.

Наиболее частые причины отказа пускового устройства двигателя:

1. выход из строя бендикса;
2. большая выработка подшипников скольжения – бронзовых втулок;
3. короткое замыкание в обмотках ротора или статора;
4. износ щеток и токоведущего коллектора.

Квалифицированная замена неисправных деталей в стартере позволит восстановить его работоспособность.

Подготовка к ремонту и демонтаж стартера

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

Ремонт механизма и установка стартера

После демонтажа стартера с автомобиля производим его разборку, и произвести дефектацию узлов. Особое внимание уделяется состоянию бендикса и втулок подшипника скольжения, для осмотра нужно разобрать корпус. Аккуратно вынимаем из гнезд щетки и очищаем коллектор от загрязнений. Собираем устройство и проверяем его работоспособность при помощи аккумулятора.

Установка механизма запуска двигателя ВАЗ 2107 производится в порядке обратном снятию. Если в ходе испытаний выявлено, что стартер не подлежит восстановлению, производится замена его новым. Если на машине установлен инжектор после подключения аккумулятора потребуется некоторое время для создания необходимого давления в бензопроводе. Запуск двигателя следует производить только после прекращения работы насоса.

Замена стартера пошагово, еще один способ

Проблем со стартером у меня никогда не было. Ну пару раз зимой из-за перемены погоды пятаки залипали и стартер не выключался, но это было года 3 тому назад. В этот раз ничего не предвещало беды, съездил в деревню, потом в соседний город, приехал обратно домой встретился с другом поехали по его делам. Приехали, глушу машину. Через 15 минут запускаю пытаюсь, поворачиваю ключ и ничего.

Здорово! Завели с толкача, поехали. Снова глушу и опять не запускается. Похоже залипло втягивающее. 20 минут катаем машину по парковке в попытках запустить — заливаем свечи, выталкиваем с парковки и запускаем с горки. Друга закинул по его делам, а сам поехал к себе на работу в 22:30 приезжаю к себе на работу напугав охранника и объяснив ситуацию оставляю машину на въезде у бокса, чтобы утром далеко ее не толкать. Закрываю и еду домой.

Утром пешочком на работу, я уже и отвык как это ходить пешком. Заталкиваю машину на подъемник и принимаюсь снимать стартер, Я дольше этот будь он не ладен термощиток снимал чем стартер.

Поехал домой и вдруг пропала зарядка на генераторе. В первый день когда снял стартер и поняв, что надо искать другой, решил поменять реле-регулятор (рр) генератора ну тут ничего сложного.

Поехал домой пропала зарядка, ну я подумал — завтра утром поеду на работу поставлю старый рр и все будет норм. Приезжаю на работу меняю рр и ничего, зарядка сначала была, а потом то появлялась, то пропадала. Пошел опять доставать электрика, проведя мозговой штурм мы решили что это могут быть кольца на якоре.

Гену просто так не снять, заехал на яму и принялся его снимать, пока снимал электрик уехал. Прождав электрика час и не дождавшись, решил разобрать генератор. Разобрал, прозвонил — все отлично! Собрал обратно, поставил рр. Установил обратно все подцепил — запускаю и вуаля! Зарядка есть!

Скорее всего я умудрился криво поставить рр. Потому-что когда я их ставил на снятом гене, отверстия на рр и посадочных местах генератора маленько не совпадали.

Собираю все обратно и еду домой!

Осталось только поменять колодки и прокладка на помпе потекла сверху — зараза. Но в этом ничего сложного нет.

Замена стартера на автомобиле ВАЗ 2107. Моя проблема решена!

Добро пожаловать на мой канал «Блог бездельника». Сегодня я хочу рассказать вам о том, как я всё таки заменил стартер на своём автомобиле. Расскажу про первые симптомы умирающего стартера. Началось всё с того, что при запуске двигателя, были слышны щелчки. После пару попыток стартер начинал крутить и двигатель запускался. Сначала я грешил на втягивающее реле. Я поехал в магазин и купил втягивающее, заодно купил втулки и щётки. Зимой я решил всё это дело поменять.

В холод и снег я снял стартер и принялся за ремонт. Заменив все комплектующие, я поставил стартер на место и двигатель запускался без проблем. С радостным лицом я проездил не долго, так как появился новая проблема. После нескольких запусков и глушения двигателя, стартер снова отказывался работать, не издавая даже щелчков и звуков.

Приходилось постоянно открывать капот и пускать провод от втягивающего реле, который соединяется с проводом от замка зажигания с плюсовой клеммой. Таким образом я мучился целый год, а может даже и больше. На клемме уже образовывались точки от провода. Не выдержав этой неудобной проблемы я решил купить новый стартер. Им оказался редукторный стартер фирмы «Tadem», по крайней мере так было написано на коробке.

Цена за такую деталь составила 2800 рублей. Я приехал домой и остался ждать, пока остынет коллектор и приёмная труба. Теперь подробнее о замене стартера. Первым и самым главным делом нужно снять минусовую клемму с аккумулятора.

Далее ключом на 13 мы откручиваем 3 болта, которые находятся на коробке передач. Именно они и держат стартер. У меня оказалось 2 болта, потому что к нижнему болту трудно подлезть. Теперь, когда мы отсоединили стартер, его нужно подвинуть ближе к термостату. Подробных фотографий у меня к сожалению нет, по этому я постараюсь описать вам весь процесс словами.

Так же ключом на 13 откручиваем гайку со втягивающего реле, которая держит плюсовой провод, что идёт с аккумулятора. Так же снимаем провод, что идёт от замка зажигания (Разъём мама-папа). Вынимаем стартер через пространство между приёмной трубой и моторным щитом. Стартер у нас в руках. Для сравнения я решил показать вам, как визуально отличается редукторный стартер от роторного.

По размерам, редукторный стартер меньше роторного. Соответственно и по весу редукторный стартер весит меньше роторного. Далее в обратном порядке устанавливаем новый стартер на своё законное место. После замены я подсоединил клемму на аккумуляторе и решил попробовать запустить движок. Звук работы стартера изменился, как и скорость вращения. Редукторный стартер крутит шустрее старого. После замены, теперь не нужно открывать капот и замыкать провода. Мой вам совет, если старый стартер начинает делать мозги, то лучше не вкладывать в него деньги а купить новый. Иначе на его ремонт вы выбросите не мало денег. Всем ровных дорог!

Снятие стартера ВАЗ 2107 и диагностика – когда это вообще нужно?

В большинстве случаев ремонт стартера ВАЗ 2107 можно сделать самостоятельно, сэкономив массу времени. Поэтому давайте освоим некоторые приемы диагностики, «лечения» этого механизма и разберемся с ситуациями, когда поможет только замена.

Оцениваем масштаб неисправности

Если при повороте ключа в замке зажигания стартер не крутит, никаких щелчков и звуков не слышно, то причина может заключаться в этом:

• разряжена или неисправна аккумуляторная батарея;
• окислены контакты АКБ;
• проблема с контактами самого стартера;
• обрыв в обмотках прибора или электроцепи автомобиля.

Когда стартер крутит медленно, слышны щелчки тягового реле, то причина может быть такой:

• заряд в аккумуляторе есть, но его не хватает, чтобы хорошо раскрутить движущиеся части стартера;
• на контактах образовался нагар или они окислились;
• износ щеток или подгорел коллектор;
• замыкания в обмотках или щеткодержателях.

Износ стартерных щеток

Неоднократное срабатывание реле и его самопроизвольное отключение может быть вызвано падением напряжения в сети из-за окислившихся контактов или неисправности тягового реле.

Когда стартер крутит, но маховик не вращается, причин может быть несколько:

• проблема с муфтой свободного хода (бендиксом);
• повреждены зубья привода или маховика;
• изношены подшипники или пружины тягового реле.

Это, пожалуй, основные неисправности и часто встречающиеся их объяснения. Они одинаково справедливы для карбюраторных моделей и инжекторов.

Что делать в первую очередь?

Разборка механизма – не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной. Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер. На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

Разборка стартера ВАЗ 2107

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

• снимаем с аккумулятора клемму «масса»;
• если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
• снять электропровода со втягивающего реле;
• откручиваем три крепежных болта (два верхних, один нижний);
• снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Проверка работоспособности стартера и ремонт

Прежде всего следует очистить корпус стартера от грязи, которая неизбежно накапливается на нем в процессе эксплуатации автомобиля. Затем подключите механизм к аккумуляторной батарее: «минусовой» провод – к корпусу стартера, «плюсовой» – к контакту тягового реле. Должен последовать характерный щелчок, а в переднем «вырезе» кожуха появится шестеренка привода. Теперь воспользуйтесь омметром и проверьте обмотки якоря на наличие обрывов и замыканий. Для этого необходимо открыть крышку в задней части стартера и вынуть щеткодержатели со щетками.

После подсоедините омметр одним концом к корпусу якоря, а другим – поочередно к секторам обмотки. Если замыканий и обрывов нет, стрелка прибора будет колебаться от минимального значения 10 кОм и выше.

Теперь следует проверка целостности статорной обмотки (проще говоря – расположенной внутри корпуса, по стенкам цилиндра). Тут просто присоединяете контакты омметра к выводам медной проволоки. Стрелочка измерительного прибора должна «ложиться» в область высшего значения в том случае, если никаких проблем нет. При обрывах, замыканиях обмоток стартера или втягивающего реле нет смысла возиться с починкой, если вы никогда не имели дела с электромеханикой и не сталкивались с технологией изготовления электрокатушек. Лучше всего (да и проще) приобрести в сборе и установить новый стартер.

Проверка целостности статорной обмотки

Операция, которая реально может быть названа ремонтом – замена щеток. О том, что они стерты, можно легко узнать во время диагностики. Достаточно повернуть стартер набок, когда он подсоединен к аккумулятору и исправно крутит. Если агрегат сразу глохнет, «виноват» износ щеток. Замена деталей несложна и доступна даже новичку. Выше уже говорилось, что достаточно удалить крышку в задней части стартера. Когда щеткодержатель будет извлечен, имеющиеся в нем пружины сами вытолкнут щетки, которые будут висеть на проводах. Замена – минутное дело.

Главное – ни в коем случае не допускайте попадания масла или топлива на щетки или проводные обмотки. Электрика не терпит влаги и смазки. Поэтому во время любых операций с деталями стартера, особенно когда пойдет его сборка, действуйте аккуратно и по возможности держитесь подальше от жидкостей и горюче-смазочных материалов.

Есть одна редкая неисправность, когда стартер включается, но ничего не крутится. В этом случае виноват бендикс – устройство, предостерегающее от резкого удара зубьев приводной шестерни о маховик. Основные его неисправности – износ роликов, самой шестеренки, ослабление прижимной пружины или негодность смазки. Деталь эта недорогая, меняется быстро, а потому нет смысла возиться с починкой. Лучше приобрести ее в магазине, замена делается на «обратном пути», когда будет идти сборка стартера.

Иногда нужна замена втулок якоря, но это бывает крайне редко, потому что они изготовлены из очень надежного материала и износ проявляется только после действительно долгой эксплуатации. Их всего две – в носке и задней крышке. Обычно смущает процесс выбивания втулок с посадочного места, но правильно подобрав наставку, вы ничего не испортите. Дальше деталь нужного диаметра смазывают и заталкивают в отверстие. Если дело идет туго, не применяйте больше силы, лучше обработайте корпус втулок наждачкой и попробуйте еще, иначе гнездо просто может лопнуть.

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание! Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Краткое содержание:

Когда нужно менять стартер? Его нужно менять, если:

• Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
• А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание! Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

Снятие: 1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

8) И после чего воспользовавшись удлинителем совместным с торцевой головкой, отверните оставшийся болт, который крепит теплоизоляционный щиток к кронштейну правой опоры двигателя. (О том как отвернуть оставшийся болт, который крепит теплоизоляционный щиток к кронштейну, см. в самом низу статьи в рубрике «Для новичков!»)

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка: 1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно! 1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»)

Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик: Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Как правильно снять стартер на ВАЗ-2107

Одним из основных механизмов любого современного автомобиля является стартер. Именно он осуществляет запуск двигателя, поэтому очень важно поддерживать его идеальное состояние. Если после поворота ключа зажигания стартер не вращается, потребуется демонтировать его, выполнить диагностические и ремонтные работы. Как все это сделать без привлечения специалистов автосервиса и сэкономить деньги? Об этом вы узнаете из нашей статьи.

Снимаем стартер на автомобиле ВАЗ-2107

Для начала мы расскажем, как снять стартер на модели ВАЗ-2107. Демонтаж данной детали потребуется вам при обнаружении поломок контактов, посредством которых осуществляется подача на реле необходимого напряжения.

Как и в подавляющем большинстве моделей современных авто, в ВАЗ-2107 стартер располагается в непосредственной близости от КПП в нижней части моторного отсека. Снимать его без ямы будет довольно сложно, так как вам потребуется получить свободный доступ к клеммам подключения питания и крепежным элементам, удерживающим деталь. Осуществляется демонтаж без необходимости в каком-либо специальном инструменте в несколько основных этапов:

• для получения более удобного доступа к стартеру снимаем растяжки впускного патрубка (для двигателей с инжектором) или воздушный фильтр (для карбюраторных авто);
• снимаем аккумулятор, чтобы обеспечить удобное выполнение работ и обесточить систему;
• демонтируем щиток моторного отсека, который защищает двигатель и стартер от грязи, влаги и пыли;
• отключаем провода, присоединенные к детали;
• откручиваем две гайки и отсоединяем силовой кабель и управляющий провод;
• вывинчиваем три болта (два сверху и один снизу), которые удерживают необходимую нам деталь;
• предельно аккуратно извлекаем стартер быстрым движением вниз, чтобы не повредить расположенные рядом компоненты.

После выполнения всех вышеперечисленных работ можно приступать к диагностике и, если понадобится, к устранению неисправностей детали.

Диагностика неполадок стартера

После извлечения необходимо очень тщательно очистить стартер от налипшей на него грязи, чтобы не допустить ее проникновения внутрь корпуса. Затем приступаем к диагностическим работам. Сперва потребуется убедиться в том, что тяговое реле работает исправно, для чего осуществляем следующие действия:

• подключаем плюсовую клемму аккумулятора к выходу стартера, а минусовую – к его корпусу;
• подаем напряжение в 50 вольт;
• если при этом шестеренка детали (бендикс, предназначенный для зацепления с маховиком и раскручивания его до нужной скорости) выдвигается из корпуса с характерным щелчком, продолжаем диагностику. В противном случае заменяем тяговое реле.

Дальнейший поиск неисправностей требует наличия мультиметра для обнаружения короткого замыкания или обрыва проводов. Сперва снимаем щеточный узел, чтобы получить доступ к обмотке, после чего «прозваниваем» ее измерительным прибором. Проследить, чтобы сопротивление в этом случае не превышало 10 килоом. Кроме того, мультиметр не должен определять «бесконечность» при измерении напряжения – такой результат будет явно указывать на повреждение проводов.

При выявлении замыкания или обрыва потребуется устанавливать новый стартер, так как восстановлению данная деталь не подлежит. Ее монтаж осуществляется следующим образом:

• монтируем стартер на место и прочно прикручиваем болтами. При этом важно сперва использовать самый длинный крепежный элемент, а затем уже два оставшихся коротких;
• устанавливаем силовой и управляющий провода;
• прикручиваем опору, фиксирующую кабели стартера;
• устанавливаем АКБ, после чего присоединяем минусовую и плюсовую клеммы.

Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь.
