Как из пассивного сабвуфера сделать активный

Подскажите, как из пассивного сабвуфера сделать активный сабвуфер для компьютера? Без колонок.

У многих людей возникает желание использовать свой пассивный сабвуфер для компьютера в качестве активного устройства без колонок. Такой процесс не является особо сложным и может быть реализован за несколько простых шагов.

Что нам понадобится

Усилитель.
Кабели.
Соединительные провода.
Инструменты.

Шаг 1: Подключение кабелей

Перед подключением усилителя к сабвуферу необходимо убедиться в том, что у них одинаковые разъемы. Для этого следует провести проверку.

После этого необходимо подключить усилитель к сабвуферу с помощью кабелей. Для этого необходимо подключить один конец к клеммам усилителя, а другой – к клеммам сабвуфера.

Шаг 2: Подключение усилителя к компьютеру

Для того чтобы подключить усилитель к компьютеру, нужно подключить соединительные провода к усилителю и компьютеру. В данном случае следует убедиться, что кабелей хватит на подключение.

Шаг 3: Проверка настроек

После того, как все соединения осуществлены, нужно проверить настройки компьютера. Скорее всего, для того чтобы активировать звук, придется нажать на кнопку в главной панели управления.

Шаг 4: Настройка звука

Осуществляется настройка звука через параметры звука. Это позволит выполнить смесительный процесс и получить необходимый звук.

Шаг 5: Тестирование

После всех шагов нужно провести тестирование и узнать, работает ли сабвуфер в полной мере. Если все работает хорошо, можно наслаждаться высококачественным звуком.

В итоге, если вы хотите сделать из пассивного сабвуфера активный сабвуфер для компьютера, вам понадобятся некоторые инструменты и кабели для подключения. Но процесс является достаточно простым и может быть выполнен за несколько шагов.

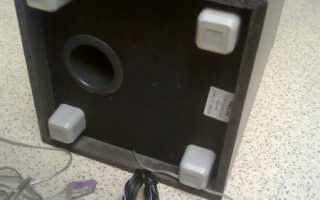

Как пассивный сабвуфер переделать в активный? (описание и фото имеются)

Вот что у меня имеется:

Можно ли из пассивного сабвуфера сделать активный

Как из пассивного сабвуфера сделать активный своими силами

Как из пассивного сабвуфера сделать активный

Читайте также:

Как я похудел на велосипеде

Как из пассивного сабвуфера сделать активный, часто спрашивают новички, заинтересованные в усовершенствовании автомобильной акустики. Если знать разницу между этими видами динамика, то процесс переделки не составит никакого труда.

Сложность процесса того, как сделать из пассивного сабвуфера активный, заключается в том, что надо суметь определить разницу в звучании и произвести правильные расчеты.

Понятие сабвуфер

Как переделать пассивный сабвуфер в активный

Новичку полезно будет знать, для чего вообще предназначен этот динамик. Нельзя ли просто использовать пару многоголосых динамиков и спокойно наслаждаться полноценным звучанием? Оказывается, нет.

Примечание. Как известно, сабвуфер предназначен для воспроизведения низких частот, которые имеют низкую локализацию. Если бы не было одного динамика, заключенного в отдельный корпус, то было бы сложно определить, из какой точки идет звук. Он будет казаться не реальным, слишком объемным и обволакивающим.

Кроме того, если раньше, когда не был придуман сабвуфер(см.Как сделать сабвуфер: дельные советы), колонки для воспроизведения различных частот, в том числе и низких, должны были быть громадными и дорогими, то с появлением отдельного саба все значительно упростилось, как в плане объема, так и себестоимости.

Разница

Сабвуфер активный и пассивный

Итак, сабвуферы предназначены для воспроизведения низких частот. Это понятно. Но зачем существуют пассивный и активный их виды? В чем отличия? Попробуем разобраться.

Пассивный

Этот саб по своей конструкции представляет собой низкочастотник, заключенный в отдельный корпус. Чтобы добиться требуемого звучания от него, придется его подключать к двум отдельным элементам: внешнему усилителю и кроссоверу(см.Расчет кроссовера для акустики своими силами).

Последний не что иное, как разделительный фильтр, распределяющий частоты и направляющий их на динамики.

Читайте также:

Какой провод идет на массу от аккумулятора

Активный

Пассивный сабвуфер и активный сабвуфер

Этот вид сабвуфера уже имеет в своей конструкции встроенный усилитель. Также встроен внутрь его и кроссовер. Это избавляет пользователя от сложного процесса подключения и настройка динамика тоже осуществляется довольно просто.

Примечание. Отметим, что из-за наличия собственного усилителя, активный саб надо отдельно подключать к питанию.

Можно сказать, что активный сабвуфер, это тот же пассивный, но переделанный. Сегодня такой динамик пользуется большей популярностью, нежели пассивный.

С другой стороны, активные сабвуферы стоят дороже и далеко не каждый пользователь может позволить себе такое удовольствие.

Переделка

Как сделать пассивный сабвуфер активным

Некоторые пользователи, чтобы не переплачивать за активный сабвуфер, решаются сделать его сами из пассивного. Идея интересная и полностью оправдавшая себя на практике.

Примечание. Переделка пассивного сабвуфера в активный подразумевает подключение к усилителю мощности и кроссоверу, которые надо встроить в динамик. Только вот настройка эта требует специфических знаний.

Расчет показателей

Переделка по схеме

Если бы мы делали активный сабвуфер полностью с нуля, то в первую очередь, нужно было бы скачать из интернета или найти другим способом программу для расчета акустических оформлений.

Примечание. К примеру, это может быть Джи Би Эл Спикер, включающая в себя еще две независимые графические схемы, нужные для определения необходимого объема и размера копуса, а также позволяющие своими силами выбрать два направления для корпуса.

К тому же, надо было бы найти известные значения Тиля-Смолла. Они нужны, кстати, и в нашем случае.

Читайте также:

Solidworks легковесные детали что это

Известные параметры Тиля-Смолла

Дело в том, что излучатели, установленные в динамике, могут не соответствовать вышеприведенным параметрам. И тогда придется все измерять заново.

Измерение

График резонансной частоты

Приблизительной частотой динамика Fs при шаге 1Гц станет максимальное значение вольтметра;
Чтобы вычислить точное значение, потребуется поменять частоту уже не на 1Гц, а на пять сотых его части.

Примечание. Некоторые считают, что сильно низкая резонансная частота идеальная для сабвуфера. Это так, но частично, ведь для некоторых оформлений такой низкий резонанс может привести к помехам.

Второе значение

Затем измеряется полная электромеханическая добротность Qts. Интересно, что добротность имеет два показателя: механический и электрический.

Эквивалентный объем

Наконец, третье значение, которое нам нужно будет вычислить, это эквивалентный объем Vac:

Для определения такого объема понадобится ящик-фазоинвертор с отверстием. В пассивном сабвуфере от производителя уже согласован объем такого ящика в сравнении с диаметром динамика. Поэтому ничего лишнего делать не нужно;
Опять же, по программе Тон Генератор определяем значение, как и в случае с резонансной частотой. Только вычисления проводятся по следующей формуле:

Формула определения Vac

Переделка корпуса

Для того чтобы получить высококачественное звучание, одних вычислений мало. Надо тщательно подготовить корпус сабвуфера, переделав его под активный вариант.

Что мы добились вычислениями? Определили внутренний объем ящика, длину и диаметр фазоинвертора.

Примечание. Считается, что переделать пассивный сабвуфер в активный намного сложно, чем все сделать заново своими руками. Таким образом, делается самодельный ящик с нужными отверстиями.

Одно знать нужно обязательно: активный сабвуфер (его корпус) должен состоять из 2-х отсеков. Излучатель или громкоговоритель находится в одном из отсеков, а усилитель, кроссовер и блок питания в другом.

Примечание. Изнутри к стенкам отсека, где будут находиться усилитель, блок питания и разделительный фильтр, рекомендуется приклеить фольгу. Она устраняет отрицательное воздействие внешних полей и минимизирует уровень шума.

Активный сабвуфер изнутри с 2-я отсеками

Читайте также:

Как объединить два аудио канала в один

Электрическая схема активного сабвуфера

Что касается электрической составляющей активного сабвуфера, то она прорабатывается по следующей схеме.

Электрическая схема активного сабвуфера

Состоит активный сабвуфер из 4-х блоков:

Summators — то есть блок сумматоров;
Subwoofer driver или блок кроссовера;
Power amplifier или блок усилителя;
Power supply или блок питания (взаимодействующий с блоком охлаждения).

Принцип действия основан на следующих этапах:

Сначала звук идет в первый отсек — блок сумматоров. Здесь происходит суммирование обоих каналов: правый/левый;
Далее звук передается в кроссовер, где формируется сигнал;

Схема фильтра сабвуфера

После этого только, как сформировался сигнал, он поступает в усилитель, а уже затем в излучатель.

Итак, мы выяснили, что переделка может быть осуществлена своими руками. В данном случае будет крайне полезно посмотреть видео обзор по теме или соответствующие фото — материалы.

Действовать надо строго по инструкции. Таким образом, если все удастся осуществить, мы неплохо сэкономим, ведь цена на активный сабвуфер довольно высока.

Автор: Григорий Романчук
Распечатать

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.

(2 голоса, среднее: 5 из 5)

Как из пассивного сабвуфера сделать активный своими силами

Понятие сабвуфер

Как переделать пассивный сабвуфер в активный

Примечание. Как известно, сабвуфер предназначен для воспроизведения низких частот, которые имеют низкую локализацию. Если бы не было одного динамика, заключенного в отдельный корпус, то было бы сложно определить, из какой точки идет звук. Он будет казаться не реальным, слишком объемным и обволакивающим.

Разница

Сабвуфер активный и пассивный

Пассивный

Активный

Пассивный сабвуфер и активный сабвуфер

Примечание. Отметим, что из-за наличия собственного усилителя, активный саб надо отдельно подключать к питанию.

Можно сказать, что активный сабвуфер, это тот же пассивный, но переделанный. Сегодня такой динамик пользуется большей популярностью, нежели пассивный. С другой стороны, активные сабвуферы стоят дороже и далеко не каждый пользователь может позволить себе такое удовольствие.

Как выбрать сабвуфер

Грамотный выбор сабвуфера — это вопрос не только к качеству динамика или мощности усилителя. Сама его конструкция имеет ощутимую «заточенность» под конкретные стили музыки — например, сабвуферы с фазоинвертором на слух воспринимаются как имеющие более резкую атаку (задний объем не демпфирует движение диффузора, а также работает источником звука), поэтому давно полюбились для синтетического «тынц-тынц», в то время как более мягкая и естественно звучащая атака сабвуферов с закрытым задним объемом позволит насладиться в движении не только блюзом, но и многими довольно-таки экстремальными стилями инструментальной музыки. Корпус типа Band-pass же, где диффузор работает на внутренний объем обеими сторонами, а весь звук выходит через отверстие в ящике, дает максимальный КПД, но с ярко выраженным «горбом» в области определенной полосы частот — рекомендовать такой сабвуфер можно только под определенные вкусы, так что в любом случае нужно слушать конкретный экземпляр.

Какой сабвуфер лучше — активный или пассивный? Здесь вопрос исключительно к бюджету и требованиям: конечно, активный сабвуфер проще подключать и устанавливать, но качеством звука, скорее всего, придется пожертвовать — не зря изделия высокого класса в своей массе пассивные, усилитель к ним уже подбирается под конкретную инсталляцию.

Закрытый корпус, фазоинвертор или бандпасс? А вот на этот вопрос ответим просто — выбирайте сабвуфер как минимум прослушивая его в машине сходного объема, а не в магазине: разница будет очень сильной. И, естественно, прослушивайте именно на той музыке, которая Вам нравится — тогда можно будет точно понять, насколько он подходит.

Автосабвуфер какой фирмы лучше? На отечественном рынке автомобильного аудиооборудования за многие годы сложилась группа фаворитов, продукция которых пользуется неизменной популярностью. Уже давно себя зарекомендовали с лучшей стороны автосабвуферы таких компаний как Sony, Alpine, Pioneer, Helix, JBL, Kicx, Yamaha и других именитых производителей.

Переделка

Как сделать пассивный сабвуфер активным

Примечание. Переделка пассивного сабвуфера в активный подразумевает подключение к усилителю мощности и кроссоверу, которые надо встроить в динамик. Только вот настройка эта требует специфических знаний.

Расчет показателей

Переделка по схеме

Примечание. К примеру, это может быть Джи Би Эл Спикер, включающая в себя еще две независимые графические схемы, нужные для определения необходимого объема и размера копуса, а также позволяющие своими силами выбрать два направления для корпуса.

К тому же, надо было бы найти известные значения Тиля-Смолла. Они нужны, кстати, и в нашем случае.

Известные параметры Тиля-Смолла

Измерение

Сначала измеряется резонансная частота Fs. Этот параметр указывает частоту без любого дополнительного оформления. Вычисляется Fs так: излучатель подвешивается в воздухе на большом расстоянии от посторонних предметов, чтобы на это значение не влияли внешние характеристики;
Лучше измерять резонансную частоту в свободном гараже или другом помещении. Динамик подвешиваем на потолок;
Открываем программу Тон Генератор на компьютере;
Начальная частота ставится на 10Гц, а затем плавно шагом в 1Гц увеличивается частота. Одновременно надо смотреть на показания вольтметра. Благодаря приведенному ниже графику, можно определить требуемое значение;

График резонансной частоты

Приблизительной частотой динамика Fs при шаге 1Гц станет максимальное значение вольтметра;
Чтобы вычислить точное значение, потребуется поменять частоту уже не на 1Гц, а на пять сотых его части.

Примечание. Некоторые считают, что сильно низкая резонансная частота идеальная для сабвуфера. Это так, но частично, ведь для некоторых оформлений такой низкий резонанс может привести к помехам.

Второе значение

Затем измеряется полная электромеханическая добротность Qts. Интересно, что добротность имеет два показателя: механический и электрический. Первый определяется выбором материала подвеса. Измеряется добротность часто кустарным методом: покачиванием. Низкое значение добротности сабвуфера — 0,3/0,35, а высокое — 0,5/0,6.
Электромеханическую добротность находят по формуле, где значениями будут выступать две составляющие, одна из которых ниже резонансной частоты, а другая выше.

Эквивалентный объем

Наконец, третье значение, которое нам нужно будет вычислить, это эквивалентный объем Vac:

Для определения такого объема понадобится ящик-фазоинвертор с отверстием. В пассивном сабвуфере от производителя уже согласован объем такого ящика в сравнении с диаметром динамика. Поэтому ничего лишнего делать не нужно;
Опять же, по программе Тон Генератор определяем значение, как и в случае с резонансной частотой. Только вычисления проводятся по следующей формуле:

Формула определения Vac

Переделка корпуса

Для того чтобы получить высококачественное звучание, одних вычислений мало. Надо тщательно подготовить корпус сабвуфера, переделав его под активный вариант. Что мы добились вычислениями? Определили внутренний объем ящика, длину и диаметр фазоинвертора.

Примечание. Считается, что переделать пассивный сабвуфер в активный намного сложно, чем все сделать заново своими руками. Таким образом, делается самодельный ящик с нужными отверстиями.

Примечание. Изнутри к стенкам отсека, где будут находиться усилитель, блок питания и разделительный фильтр, рекомендуется приклеить фольгу. Она устраняет отрицательное воздействие внешних полей и минимизирует уровень шума.

Активный сабвуфер изнутри с 2-я отсеками

Сабвуферы

Сабвуферы знакомы и любимы многими меломанами. И уж конечно невозможно представить сцену, на которой бы не был установлен саб. В данной статье постараемся разобраться, зачем нужен сабвуфер, какой именно, как его правильно установить.

Слово «сабвуфер» дословно означает «ниже низкочастотного динамика», поэтому данным термином может быть описана любая система, выполненная в отдельном корпусе и имеющая низкочастотную головку. Определим сразу, что сабвуфер представляет собой громкоговоритель, способный воспроизводить самые низкие частоты, которые может воспринимать человеческое ухо, но которые не входят в частотный диапазон широкополосных акустических систем.

Зачем нужен сабвуфер?

Спектр большинства фонограмм наиболее ярко проявляется в низких частотах слышимого диапазона, которые так важны для восприятия звука. Поэтому, если вы привыкли слушать качественные записи и предпочитаете «полноценный» звук, то сабвуфер вам просто необходим. Сабвуфер является важнейшей частью акустического оформления домашнего кинотеатра, необходим во время выступлений на сцене и особо почитаем многими любителями автомобильной акустики.

Особенности конструкции

«Официальный» диапазон слышимости для человека 20 Гц — 20 кГц, но с возрастом границы сдвигаются, и диапазон становится уже, что особо заметно в верхних частотах. Длина волны верхних частот мала, поэтому диффузоры имеют малые размеры, в связи с чем воспроизвести эти самые высокие частоты несложно и любая акустическая система легко справится с этой задачей. Конструкции среднечастотных и высокочастотных составляющих акустических систем давно и успешно отработаны, выйдя на качественный уровень воспроизведения.

Сложнее обстоит дело с достоверным воспроизведением частот в диапазоне 20 — 400 Гц, что связано с необходимостью использовать большие и тяжелые диффузоры, размер которых определяет высокую механическую жесткость, позволяющую избежать изгиба при колебаниях. Использование диффузоров больших размеров позволяет увеличить сопротивление и сжимаемость воздуха и при этом требует использования мощной катушки индуктивности, которая располагается в зазоре огромного магнита специальной формы.

Мощность, подводимая к катушке, может достигать сотен ватт, поэтому необходимо своевременно и эффективно отводить тепло от усилителя и звуковой катушки. Источник питания для такого усилителя требуется качественный и, как следствие, дорогой. Довольно остро стоят проблемы резонансов и интерференции (наложения прямых и отраженных волн), что также связано с большой длиной волны, которая сопоставима с размерами корпуса и помещения.

Таким образом, для низких частот предпочтительно разместить акустическую систему в отдельном корпусе. При этом конструкция сабвуфера довольно проста: крупный кубический (редко округлый) корпус, низкочастотная головка и мощный усилитель, способный воспроизводить частоты 20 — 500 Гц.

В отношении сабвуфера смело можно сказать: чем больше диффузор, тем мощнее бас вы получите. Диффузор располагается внутри корпуса сабвуфера, который, соответственно, тоже будет иметь внушительные размеры.

Глобально сабвуферы можно разделить на активные и пассивные. В активных имеются встроенные разделительный фильтр, усилитель мощности и низкочастотный динамик, пассивные же требую подключения отдельного усилителя.

Конструкция сабвуферов, как и технология воспроизведения, кардинально не изменялись уже более 70 лет.

Основные характеристики

1. Частотный диапазон (Гц).

Одна из важнейших характеристик сабвуфера. Частотный диапазон можно разделить на несколько октав:

глубокие басы 20-40 Гц,
средние басы 40-80 Гц,
высокие басы 80-160 Гц.

Большинство моделей могут похвастать диапазоном 40-200 Гц, воспроизвести частоты от 20 Гц способны единичные топовые модели.

2. Частота разделения кроссовера

— это частота, на которой происходит разделение спектра кроссовером. Что это означает? Например, если саб имеет частоту разделения 80 Гц, все составляющие сигнала с частотами выше этого значения будут ослаблены и поданы на основные акустические системы.

3. Максимальное звуковое давление

— это максимальная громкость сабвуфера, если говорить в двух словах.

4. Чувствительность (дБ).

Чем выше чувствительность динамика, тем меньше нагружен усилитель и тем большее звуковое давление при равной мощности.

5. Диаметр НЧ-динамика.

Конструкция корпуса сабвуфера существенно влияет на его акустические свойства. Существует три основных вида акустического оформления низкочастотной динамической головки сабвуфера, каждый из которых имеет свои достоинства и недостатки: закрытый, фазоинверторный и полосовой.

имеют самую простую и эффективную конструкцию.

Не дают утечки звука со стороны излучающей поверхности.
Обеспечивают глубокий бас
Имеют ровную АЧХ и малую задержку сигнала.
Не искажают звук.

Сравнительно низкий КПД.
Громоздкие и тяжелые.

Сабвуферы фазоинверторного типа

имеют отверстие, располагающееся обычно с тыльной стороны. В усилении низких частот главную роль играет акустический резонанс со своей резонансной частотой, на которой ноты звучат существенно громче остальных. Иногда это может стать проблемой, когда резонансная частота рассчитана неверно. Существует правило хорошего сабвуфера с фазоинвертором: частота резонанса фазоинвертора должна быть не более чем на 33% ниже резонанса динамика в том же корпусе с закрытым фазоинвертором.

Выдают более низкие басы (т.к. увеличен ход диффузора).
Обладают высокой громкостью, поэтому отлично подходят для больших помещений.
Сравнительно высокий КПД.

Сложны в настройке.
Могут вносить в звук существенные искажения.

Сабвуфер с полосовым фильтром

совмещает в себе свойства закрытого и фазоинверторного типа и, соответственно, их достоинства и недостатки. Его корпус разделен на две части, одна из которых — закрытый ящик, а друга — фазоинвертор. Таким образом, повышается звуковое давление, но при этом уменьшается диапазон частот.

Менее распространенным, если не сказать редким, является вид акустического оформления сабвуфера под названием «Лабиринт»

, который также основан на принципе акустического резонанса. Сабвуферы такого типа имеют сложную конструкцию, что удорожает их производство.

КПД сравним с фазоинверторным типом, выше чем у закрытого.
Меньшие искажения по сравнению с фазоинверторным сабом.

Недостаток: высокая стоимость.

Сабвуфер с пассивным излучателем

— довольно оригинальный тип акустического оформления, имеющий в своей конструкции второй излучатель, который не подключен, а работает в качестве пассивного резонатора.

Меньшие размеры по сравнению с закрытым типом.
Отсутствуют резонаторные и другие посторонние звуки, как у фазоинверторных сабов.

Большие потери мощности.
Низкая чувствительность.
Большая масса пассивного излучателя негативно сказывается на передаточной характеристике.

Расположение сабвуферов на концертной площадке

Традиционно сабвуферы располагают на полу перед сценой или даже под ней.

Такое расположение позволяет сэкономить на количестве сабвуфером, но при этом имеет существенные недостатки, рассмотренные ниже.

«Обрезая» нижнюю часть акустического пространства для распространении звуковой энергии, вы увеличиваете звуковое давление на передние ряды, что покажется не совсем комфортным для слушателей, сидящих близко к сцене.
Разница в звуковом давлении между первыми и последними рядами может достигать 26 дБ, что особо ощутимо на открытых площадках.

Появляется задержка (в небольшом диапазоне частот в общем спектре вблизи частоты раздела кроссовера) между сигналами, идущими от линейного массива, расположенного над сценой, и сабвуферами, расположенными под сценой. Необходимо их синхронизировать и компенсировать временную разницу между ними. Однако проблема в том, что задержка для передних и задних рядов снова будет существенно отличаться. Так на кого же ориентироваться, производя настройку?

Такой задержки иногда оказывается достаточно, чтобы вызвать серьезные аномалии и искажения в общей АЧХ системы, что связано с фазовыми сдвигами в сигнале.

Поэтому, руководствуясь физическими законами, логичнее расположить сабвуферы на одной высоте с линейными массивами. К сожалению, эффективность работы сабвуферов уменьшится, поэтому их количество придется увеличить, но такая конфигурация позволит предотвратить временные задержки и частотные искажения, что приведет к более гладкой АЧХ без принятия компромиссного решения относительно каких рядов слушателей настраивать всю систему. Как результат: однородная звуковая картина в области частоты среза на всей площади концертного помещения или площадки.

Выбираем сабвуфер

При выборе сабвуфера постарайтесь руководствоваться следующими факторами:

Финансовые возможности. Принцип «чем дороже — тем лучше» работает, так как средства, вложенные производителем в материалы и технологии, окупятся хорошим звуком.
Площадь помещения и место установки. От этих фактор можно выбирать мощность сабвуфера: чем она выше, тем лучше будет передаваться звук.
Диапазон выдаваемых частот. Можно руководствоваться следующим правилом: чем ниже граница частотного диапазона и чем уже сам диапазон, тем более качественные басы можно получить. На верхнюю границу можно не обращать внимание, только при подсчете ширины диапазона.
Наличие регуляторов. К основным и необходимым относятся: Уровень (Level), Частота среза (Frequence) и Фаза (Phase).

Несмотря на стандартность конструкции сабвуфера и предельно четкие задачи, выбрать его не так-то просто. В первую очередь, необходимо определиться с требованиями к сабвуферу, с типом, характеристиками и заглянуть в кошелек. Даже если увиденное вас не особо порадует, то и за небольшие деньги можно найти подходящую под ваши запросы модель.

Как из пассивного сабвуфера сделать активный своими силами

Как получить самый лучший бас от автомобильного сабвуфера В статью добавлены полезные видео про автозвук, рекомендую посмотреть Сегодня мы расскажем, как получить наилучший звук от вашего сабвуфера. Это довольно легко: тратим пару сотен баксов, подключаем, настраиваем и получаем бас. Но, тем не менее, при неправильном подборе всех компонентов аудиосистемы, вы не сможете самостоятельно её отрегулировать для получения звука наилучшего качества.

Поэтому обратите внимание на три наиболее важных компонента аудиосистемы: • Корпус сабвуфера; • Усилитель;

Задача автомобильного сабвуфера — качественное воспроизведение низких частот. Именно эта часть акустической системы отвечает за «качающие» басы. Однако для достижения нужного результата мало купить хороший сабвуфер в машину — надо правильно его настроить, а для этого придётся уделить внимание огромному количеству нюансов.

Зачем нужно настраивать сабвуфер

Прежде всего настройка акустики необходима для усиления требуемых частот и увеличения «драйва» музыки. Теоретически без этого процесса можно обойтись, используя заводские пресеты (т. е. настройки). Однако их качество устраивает далеко не всех. Во-первых, на заводе не учитывают особенности салона вашей машины. Во-вторых, производители аппаратуры совершенно не в курсе ваших музыкальных предпочтений.

Многие владельцы автомобилей считают, что наличие большого и мощного савбуфера гарантирует отличное качество звучания музыки

Готовим технику к регулировке

Сначала надо уделить внимание процессу установки техники в автомобиле. Подходящее место выбирается в зависимости от того, какой сабвуфер используется — активный или пассивный.

Как отрегулировать активный савбуфер

Активный вариант акустики состоит из двух корпусов. В одном располагается усилитель, в другом — основное приспособление. Устанавливать такую технику относительно просто. Основной компонент чаще всего ставят под водительским сиденьем, поскольку эту место расположено недалеко от аккумулятора — не придётся возиться с проводами. Однако это несколько приглушит звучание басов, да и возникающая в некоторых моментах вибрация нравится не всем.

Активный сабвуфер прост в установке, но требует тщательной настройки

Также можно разместить компонент в заднем сиденье или на специальной полке. Это даст возможность лучше распределять звук по салону, но нужно будет использовать несколько проводов. Возьмите два провода: узкий и широкий. Соедините их с клеммами акустической техники. Широкий провод надо прикрепить к клемме «+» на АКБ, а узкий — с магнитолой.

Большинство моделей активной техники оснащается относительно слабым басовым усилителем. Добиться нормального звука можно лишь при прослушивании на небольшой громкости. Её увеличение приводит к появлению хрипов и других искажений. Чтобы этого не было, уделите особое внимание настройке.

Как настроить пассивную акустику

Пассивные сабвуферы не имеют встроенного усилителя, но его можно подключить отдельно. Только следите за тем, чтобы мощность основного компонента была меньше, чем мощность усилителя, иначе он перегреется!

Пассивный сабвуфер популярен у большинства водителей-меломанов

Подключение пассивного сабвуфера к ресиверу своими руками

Подключение пассивного сабвуфера к ресиверу

Подключение пассивного сабвуфера к ресиверу происходит не совсем просто. Надо знать, как подключить пассивный сабвуфер к ресиверу, используя основные правила, и уметь разбираться в схеме. В этой статье мы попробуем объяснить простыми словами, как это сделать наиболее быстрым способом.

Наверное, не стоит приводить преимущества сабвуфера, его незаменимую роль в современных акустических системах, но все же придется это сделать, хотя бы поверхностно. Это даст возможность лучше понять все предназначение этого вида динамика, его преимущества и особенности.Итак:

Качественная АС, которую каждый водитель меломан желает видеть в своем автомобиле, должна уметь «играть» широкий диапазон частот, воспринимаемых пользователем. Применяя лишь обычные динамики, этого добиться просто невозможно. И тут на сцену выходит сабвуфер – отдельный низкочастотный динамик с широкими возможностями.

Примечание. Сабвуфер может воспроизводить низкие частоты. Этому способствует головка, которая имеет определенный размер диффузора.

Необходим сабвуфер не только для поддержания ВЧ/СЧ динамиков, но и для мультимедийных систем. При отсутствии сабвуфера, музыка, льющаяся из автомагнитолы, теряет некоторую привлекательность, становится как бы неполной.

Идеальное место сабвуфера – это багажник. Именно здесь для него обеспечивается объемное акустическое оформление, где и воспроизводятся лучше всего частоты до 100 Гц.

Примечание. В большинстве своем пассивные сабвуферы ограничиваются частотой в 60-85 Гц, что еще больше требует поиска хорошего места. В багажнике не только обеспечено хорошее акустическое оформление. Здесь разместить сабвуфер, порою, большой в объемах, легче всего.

Нередко встречаются варианты, когда сабвуфер бывает встроен в переднюю панель. Такое решение, конечно, интересно, но потребует для осуществления, знание некоторых узкоспециализированных технических моментов. Кроме того, такая расстановка – больше удел настоящих фанатов звука, готовых жертвовать чем угодно, лишь бы «музыка по-особому звучала».
Из трех видов сабвуферов, пассивный считается наиболее интересным, с точки зрения правильного воспроизведения музыки, вариантом. В нем низкочастотная головка находится в ящике, тем самым, обеспечивается акустическое оформление.

Среди видов пассивных сабвуферов всегда можно найти тот вариант, который наиболее ближе к личным симпатиям того или иного пользователя.
Пассивные сабвуферы с одной стороны легче устанавливать, а с другой – очень сложно. Такой парадокс объясняется тем, что для получения звука среднего качества, можно установить пассивный саб кое-как, но для получения высокого уровня, надо изрядно попотеть. Да и вообще, скажем больше, чтобы задействовать пассивный сабвуфер на полную катушку и получить от него максимум, придется воспользоваться услугами специалиста. Самому такое точно не по зубам.
Важно знать, что для обеспечения хорошего звучания, одного багажника будет мало. Если здесь провести дополнительное акустическое оформление, то это будет только плюсом.

Примечание. В разных автомобилях бывает разный тип багажника. Поэтому принято в этом случае ознакомиться с видами кузова автомобиля, чтобы понять разницу. Как правило, на сегодняшний день известны 3 основных типов кузова автомобилей: седан, универсал и кабриолет.

Одна из тяжелых и неудобных установок подразумевается в седане. Именно здесь надо будет немало повозиться, так как салон и багажник не связаны между собой, а изолированы. В данном случае будет очень актуально сделать или купить акустическую полку, которая проблему полностью решит.

Примечание. Задняя полка автомобиля – самое распространенное место для установки сабвуфера. Некоторые рекомендуют ставить динамик в подлокотники задних сидений. Нужно знать, что в этом случае надо будет внимательно отнестись к подготовке отверстий, которые обязаны быть достаточными и большими. Почему они так важны? Дело в том, что маленькие закрывают диффузор низкочастотного динамика.

Хэтчбек или универсал

Наиболее удобным кузовом для подключения сабвуфера пассивного считается именно этот. Здесь получится использовать звуковое оформление Фри Айр, хотя можно и другие, аналогичного типа.

Сабвуфер в универсале

Совет. Рекомендуется подобрать для универсала сабвуфер размером в 10 дюймов.

Кабриолет

Этот вид кузова тоже считается сложным в плане установки саба. Дело в том, что здесь довольно мало места. С другой стороны, если использовать оформление фазоинвертор, звуковое давление получится нормальным.

Примечание. Рекомендуется, если объем устанавливаемого места в салоне маловат и имеет ограничения, использовать акустику закрытого типа. Можно установить 2 низкочастотных динамика, а перед ними поставить жесткую плиту, которая полностью решит проблему.

Процесс подключения

К какому ресиверу подключить пассивный сабвуфер

Итак, переходим к самому важному – подключению:

В первую очередь, надо будет отсоединить провод, идущий на АК батарею (имеется ввиду минус). Делается это во избежание короткого замыкания, да и вообще в целях общей безопасности.
Теперь нужно определить место, где будет устанавливаться предохранитель. Этот элемент может защитить от возможного замыкания основные части устройств, взяв на себя удар тока. Сам предохранитель должен стоять вне зоны замыкания.

Как к ресиверу подключить пассивный сабвуфер

Примечание. Предохранитель рекомендуется крепить при помощи винта, а отверстие делать, используя сверло требуемого размера.

Отдельное внимание придется уделить кабелям и проводке.

Как пассивный сабвуфер подключить к ресиверу

Примечание. Следует уделить этим составляющим наиглавнейшее внимание, так как, качество проводов определяет в итоге и чистоту звука.

Подготавливаем места для прокладки кабеля, одеваем резиновые втулки нужного размера.
Под капотом находим источник питания – провод, который надо будет подтянуть для удобного соединения с предохранителем.

Совет. Будет лучше, если провода пойдут по краю салона, тем самым, не мешая ничему и, давая в любой момент, свободный доступ к ним. Будет лучше, если провода пойдут как можно ниже, прямо вдоль пассажирской стороны автомобиля. При этом, они никак не должны соприкасаться ни с какими элементами авто, тем паче, металлическими.

Дальше подключаем провод из RCA выхода на Sut Out сабвуфера.
Отдельно несем проводку ДУ к выходу PMT автомагнитолы (за это отвечает синий провод).
Теперь надо соединить провода с усилителем.

Ресивер к которому можно подключить пассивный сабвуфер

Примечание. На усилителе будет клемма, обозначенная «PWR» или «+12». Провода подключаем сюда, а кабель заземления ведем к клемме «GND».

Проверяем, включился ли усилитель. Сабвуфер должен нормально работать и его должно быть хорошо слышно.

Примечание. Важно следить в процессе монтажа проводов за соответствием всех разъемов, дабы не перепутать ничего.

Минусовая клемма ставится на место.
Опять все хорошенько проверяется.

В процессе работ своими руками, желательно пользоваться схемой, фото и видео – материалами. Инструкция, приведенная выше, позволит все провести на высоком уровне, если отлично знать распиновку. Процесс подключения можно доверить и специалистам, но в этом случае цена установки некоторым россиянам покажется слишком высокой.

Выбираем музыку для настройки

На этапе подбора подходящих треков можно действовать двумя методами:

купить специальный диск (он продаётся во многих автомагазинах). На него записаны композиции с разными инструментами, с помощью которых можно определить недочёты отдельных компонентов акустической системы;
использовать обычную музыку. Выбирайте композиции, в которых хорошо записан бас. Однако он не должен быть электронным! Нужны только «живые» инструменты — бас-гитара, контрабас и т. д. Проигрывайте композиции на невысокой громкости, чтобы исключить вероятность повреждения техники.

Для правильной настройки савбуфера выбирайте треки с «живой» музыкой, где присутствуют качественные басы

Как правильно регулировать параметры настройки

Важно учесть личные предпочтения водителя. В целом настройки зависят от того, какую музыку вы слушаете.

Поклонникам рэпа, хип-хопа и дабстепа часто нравится «глубокий» бас, который заставляет все тело вибрировать. Чтобы его получить, надо установить звук на уровень около 30–50 Гц. Кстати, эти жанры — пожалуй, единственные, где вообще используются такие низкие звуки.
Если вы предпочитаете инструментальную музыку, то минимальный уровень частот будет составлять 40 Гц. Ниже — просто не нужно. Более того, если настроить басы слишком низко, контрабас и бас-гитара потеряют обертоны, а значит, звук станет «искусственным», словно «электронным».
Поклонникам «клубной» музыки («хаус», «транс») тоже не требуются слишком низкие частоты. Для воспроизведения драм-машин требуется область от 40 до 100 Гц.

Москвич 2141 Чужое 16v сердце › Бортжурнал › Модернизация сабвуфера

Значит так. Был у меня саб, купленный на распродаже за копейки. (Неплохой кстати, динамик вообще отлично сделан.)

Играл не плохо. Специально хотел закрытого типа, чтоб играл самые-самые низы. Фазоинвертор их играть не может, потому что труба работает как фильтр. Скажем, настроена труба на 30 герц, всё что ниже саб играть не будет. Но печалили меня странные отзвуки при резкой атаке баса, что характерно для музыки, которую я слушаю. Ну очень транс изобилует напористой басовой линией и острой бочкой. Кто музыкант, тот поймет. В электрохаусе совсем другая бочка, более мягкая. А на рэпчике и вовсе не заметно этого эффекта. Если постучать по корпусу саба, как раз этот отзвук слышно. И вот открутил я динамик. Каково же было моё удивление когда я обнаружил что внутри корпуса ничего нет, голая ДВП! Кто знаком с аккустикой вкурсе, что такое — недопустимо!

Чо я сделал. Для того чтоб погасить вибрации корпуса, обклеил изнутри саб вибропоглощающей хренью под названием STP. Друг из Тольятти подогнал.

А для того, чтоб получить еще более глубокий бас, распотрошил старую Советскую колонку, вынул из неё вату, и приклеил внутрь моего саба. Вот так:

Что дает вата — увеличивает эквивалентный внутренний объем. Было у вас скажем 20 литров, а с ватой станет 23. Не вникайте, просто поверьте, это так. А как известно, для ящика закрытого типа, чем больше объем, тем ниже частота воспроизводимого баса. Плюс еще вата глушит отражения звука внутри корпуса, что тоже очень важно. В идеале, надо было бы весь корпус изнутри обклеить войлоком. Но его у меня нет.

Итог. Если стучать по корпусу отзвука больше нет. (Да его бы и не было, если бы корпус был из двухсантиметровой фанеры). Бас стал глубоким! Перестал бить по ушам и напористо проходит не через уши, а через всё тело. На уши не давит! Кстати интересно получилось, в салоне тебя разрывает на куски, выходишь постоять рядом с машиной — баса нет. Не круто! Но мне как-то пофиг ))) Мне больше по душе внутри машины чем за ее пределами )))

Итог. Он реально зазвучал. По студийному.

Нюансы настройки акустической системы автомобиля

Итак, приступаем к настройке. Процесс выполняется в несколько этапов:

Включение фильтра нижних частот. Это делается для минимизации высоких и средних частот, чтобы слышались только басы. Для этого в технике имеется частотный фильтр. Он обычно называется «ФНЧ», Low Pass Filter, LPF или LF. Компонент может находиться на магнитоле, усилителе или сразу на обоих местах.
Предварительная настройка частоты и громкости. Найдите регулятор, который отвечает за частоту фильтра. На усилителях он часто имеет округлую форму и снабжается надписью Frequency. Необходимо установить показатель на 80 Гц. Благодаря этому усиливаться будут только нижние частоты, а остальные начнут воспроизводиться в сильно ослабленном виде. Также найдите переключатель чувствительности. Он сопровождается надписью Level или Gain. Установите громкость сабвуфера относительно остальных динамиков. Только не ставьте слишком высокий показатель, иначе бас лишится «естественности» звучания.
Выбор полярности включения. Некоторые считают, что при подключении динамиков надо строго соблюдать полярность. Это не совсем так. От того, как были подключены компоненты, зависит только то, в какую сторону будет двигаться диффузор динамика, что влияет на звучание. Чтобы настроить параметр, включите музыку, в которой низкие частоты обеспечиваются хорошо различимыми инструментами. Выберите вариант подключения, при котором звук из сабвуфера практически не будет отличаться от звучания основных компонентов акустики. Обязательно проверьте, как чувствуется музыка на задних и передних сиденьях. Кстати, все это надо делать с закрытыми дверями! Если вы слышите, что бас доносится только сзади — значит, что-то не так. Если не получается добиться нужного результата, немного уменьшите громкость и попробуйте снова.
Регулировка «сабсоника». «Сабсоник» – это подтональный фильтр, который убирает слишком низкие звуки. Это важно, поскольку чересчур мощный бас может повредить компоненты акустической системы. Оптимальный вариант — настроить «сабсоник» примерно на 20 Гц. Если вы любите слушать бас на максимальной громкости, можно увеличить этот показатель до 40 Гц. Особенно важно уделять внимание этому параметру, если вы используете сабвуфер с фазоинвертором.
Настройка сабвуфера в сочетании с динамиками средних басов. Снова регулируем фильтр нижних частот и громкость. Ориентируемся на свои вкусы. Например, любителям «мягкого» баса рекомендуется уменьшить показатель на фильтре и повысить громкость. Поклонникам «жёсткого» баса понравится увеличение частоты фильтра.

«Cабсоник» отвечает за сохранность ваших динамиков

Видео: подробнее о настройке характеристик звучания

Как не допустить распространённых ошибок

Многие владельцы авто считают, что если диффузор активно движется и чуть ли не «выпрыгивает» из динамика, то это свидетельствует о правильной настройке басов. На самом деле всё совсем не так. Это значит, что у вас имеются проблемы с настройкой фильтра низких частот. Если его отрегулировать, звучание станет намного более чётким и «упругим», пропадёт гудение.

Ещё одна ошибка — расположение овальных динамиков и сабвуфера в задней части машины. В этом вопросе важно не переусердствовать. Овальные динамики и сами по себе издают довольно низкие звуки, так что если расположить их рядом с сабвуфером, вы сильно потеряете в «сочности» басов.

Не настраивайте савбуфер таким образом, что слушать музыку в машине будет вредно для здоровья

Трудно дать универсальную инструкцию по регулировке акустической системы авто — все слишком сильно зависит от личных предпочтений. Однако, следуя вышеизложенным правилам, вы добьётесь хорошего звучания и уже потом сможете настроить акустику своими руками под индивидуальные требования.

Сабвуфер является хорошим дополнением к акустической системе автомобиля. Но стоит учесть, что покупка дорого сабвуфера не гарантирует качественное звучание, т. к. это устройство нуждается в правильной настрйоке. Чтобы подключить и настроить сабвуфер должным образом, необходимо не только обладать хорошими слухом, но и глубокими знаниями теории автозвука.

Необходимые детали и материалы

ДСП (фанера) для донышка, ДВП — для округлого корпуса, ковролин, клей. Для сборки сабвуфера я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A, два электронных набора для радиолюбителей — «Активный блок обработки сигнала для сабвуферного канала» и «Мощный одноканальный усилитель низкой частоты» (МАСТЕР КИТ NM2117 и NM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.

С чего начать настройку сабвуфера?

Настройка сабвуфера начинается с момента изготовления короба. Изменяя характеристики короба (объём, длину порта) можно добиться разного звучания. При этом нужно заранее знать, какие аудиофайлы будут преимущественно воспроизводиться в машине, а также какой усилитель будет подключаться к аудиосистеме. Когда сабвуфер уже поставляется в корпусе производителя, то гибкость настройки, конечно, ограничена, хотя при наличии необходимых знаний желаемого качества звука добиться вполне возможно.

Один из важных факторов влияющий на качество звука это усилитель, советуем ознакомиться со статьей «Как выбрать усилитель».

Настройка LPF (lowpassfilter) фильтра

Для начала необходимо настроить низкочастотный фильтр (LPF). Каждый сабвуфер на сегодняшний день имеет встроенный LPF-фильтр. Фильтр позволяет выбрать порог, при котором он начинает блокировать высокие частоты, что позволяет естественно смешать сигнал сабвуфера с сигналом других динамиков.

Установка фильтра, как и настройка активного сабвуфера, состоит из множества экспериментов – определенной правильной «формулы» попросту не существует.

Сабвуфер предназначен для воспроизведения низких частот, петь он не умеет это задача динамиков. Благодаря фильтру низких LPF частот мы можем заставить сабвуфер играть тока басс. Вам нужно удостовериться в том, чтобы значение фильтра не был установлено слишком высоко, и сабвуфер не перекрывал вуферы ваших полно диапазонных динамиков. Это может привести к излишнему акценту на одном диапазоне частот (скажем, около 120 Гц) и нечеткости звучания акустической системы. С другой стороны, если вы установите фильтр слишком низко, т. к. в таком случае может быть слишком большая разница между сигналом сабвуфера и сигналом динамиков.

Диапазон воспроизведения сабвуфера как правило от 60 до 120. Попробуйте для начала установить LPF-фильтр на частоте 80 Гц, а затем протестировать звучание. Если оно вам не понравится, регулируйте переключатель, пока динамики не зазвучат так, как вы хотите. На самой магнитоле фильтр необходимо отключить.

Настройка сабсоника

Дальше необходимо привести в действие инфразвуковой фильтр, который называется «сабсоник». Сабсоник блокирует сверхнизкие частоты, которые естественным образом возникают в некоторых песнях. Вы не можете услышать эти частоты, так как они существуют ниже порога восприятия человеческого слуха. Но если они не обрезаны, сабвуфер будет тратить дополнительную энергию на их воспроизведение. Блокируя инфранизкие частоты, устройство сможет более эффективно воспроизводить именно те частоты, что находятся в пределах слышимого диапазона. Более того, в таком случае исключается выход из строя катушки сабвуфера из-за ускоренного движения диффузора.

Для чего нужен Bassboost?

Многие усилители также включают переключатель Bassboost, которые может увеличить мощность сабвуфера за счет выставления определенной частоты. Некоторые автомобилисты используют переключатель, чтобы сделать звук более «насыщенным», хотя, как правило, его применяют для равномерного распределения басов. Если поставить переключатель на максимальное значение, то сабвуфер может сгореть, однако, выключать Bassboost, полностью также не стоит, т. к. в таком случае басов совсем может быть неслышно.

Настройка входной чувствительности (GAIN)

Некоторые автомобилисты не понимают, как правильно настроить входную чувствительность. Входная чувствительность показывает, какой сигнал можно подать на вход, чтобы получить номинальную мощность на выходе. Ее необходимо отрегулировать для нормализации напряжения входного сигнала.

Очень важно правильно настраивать входную чувствительность, так это поможет избежать искажения сигнала, плохого качества звука либо же повреждения динамиков.

Чтобы настроить «GAIN», понадобиться

цифровой вольтметр, который может измерять значения напряжения переменного тока;
тестовый CD или файл, на который записана синусоида с исходным уровнем 0 децибел (очень важно не использовать ослабленный испытательный сигнал);
инструкция к сабвуферу, в которой указано допустимое выходное напряжение.

Для начала необходимо отсоединить провода колонок от сабвуфера. Дальне нужно убедиться, что на головном устройстве выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным.

Переделка

Как сделать пассивный сабвуфер активным

Примечание. Переделка пассивного сабвуфера в активный подразумевает подключение к усилителю мощности и кроссоверу, которые надо встроить в динамик. Только вот настройка эта требует специфических знаний.

Расчет показателей

Переделка по схеме

Примечание. К примеру, это может быть Джи Би Эл Спикер, включающая в себя еще две независимые графические схемы, нужные для определения необходимого объема и размера копуса, а также позволяющие своими силами выбрать два направления для корпуса.

К тому же, надо было бы найти известные значения Тиля-Смолла. Они нужны, кстати, и в нашем случае.

Известные параметры Тиля-Смолла

Измерение

Сначала измеряется резонансная частота Fs. Этот параметр указывает частоту без любого дополнительного оформления. Вычисляется Fs так: излучатель подвешивается в воздухе на большом расстоянии от посторонних предметов, чтобы на это значение не влияли внешние характеристики;
Лучше измерять резонансную частоту в свободном гараже или другом помещении. Динамик подвешиваем на потолок;
Открываем программу Тон Генератор на компьютере;
Начальная частота ставится на 10Гц, а затем плавно шагом в 1Гц увеличивается частота. Одновременно надо смотреть на показания вольтметра. Благодаря приведенному ниже графику, можно определить требуемое значение;

График резонансной частоты

Приблизительной частотой динамика Fs при шаге 1Гц станет максимальное значение вольтметра;
Чтобы вычислить точное значение, потребуется поменять частоту уже не на 1Гц, а на пять сотых его части.

Примечание. Некоторые считают, что сильно низкая резонансная частота идеальная для сабвуфера. Это так, но частично, ведь для некоторых оформлений такой низкий резонанс может привести к помехам.

Второе значение

Затем измеряется полная электромеханическая добротность Qts. Интересно, что добротность имеет два показателя: механический и электрический. Первый определяется выбором материала подвеса. Измеряется добротность часто кустарным методом: покачиванием. Низкое значение добротности сабвуфера – 0,3/0,35, а высокое – 0,5/0,6.
Электромеханическую добротность находят по формуле, где значениями будут выступать две составляющие, одна из которых ниже резонансной частоты, а другая выше.

Эквивалентный объем

Наконец, третье значение, которое нам нужно будет вычислить, это эквивалентный объем Vac:

Для определения такого объема понадобится ящик-фазоинвертор с отверстием. В пассивном сабвуфере от производителя уже согласован объем такого ящика в сравнении с диаметром динамика. Поэтому ничего лишнего делать не нужно;
Опять же, по программе Тон Генератор определяем значение, как и в случае с резонансной частотой. Только вычисления проводятся по следующей формуле:

Формула определения Vac

Переделка корпуса

Примечание. Считается, что переделать пассивный сабвуфер в активный намного сложно, чем все сделать заново своими руками. Таким образом, делается самодельный ящик с нужными отверстиями.

Примечание. Изнутри к стенкам отсека, где будут находиться усилитель, блок питания и разделительный фильтр, рекомендуется приклеить фольгу. Она устраняет отрицательное воздействие внешних полей и минимизирует уровень шума.

Активный сабвуфер изнутри с 2-я отсеками

Почему важно состыковать сабвуферы и мидбасом правильно?

Если сабвуфер будет плохо состыкован с мидбасом, то звук будет некачественным и неполноценным. Особенно это заметно на низких частотах, когда вместо чистых басов получается какая-то несуразица. Иногда возможны и такие плачевные варианты, кода звук из сабвуфера вообще будет играть независимо. На самом деле, это касается всех видов музыки, а не только скажем, классики или рок-музыки, где наблюдается игра «живых» музыкальных инструментов.

Например, в треках, что относят к столь популярному среди молодежи жанру EDM, наиболее яркие басы находятся именно на стыке с мидбасом. Если состыковать их неправильно, то низкочастотные громкие басы в лучшем случае уже будут не столь впечатляющими, а в худшем – будут едва слышны. Так как настроить усилитель необходимо на одинаковую частоту, рекомендуется пользоваться анализатором звукового спектра для получения наиболее точных данных.

Как понять, что вы настроили сабвуфер правильно?

Если сабвуфер подключен правильно, то людям, находящимся в машине, его попросту неслышно, т. к. он не должен создавать помех основному сигналу. Если слушать музыку на низкой громкости, то может показаться, что не хватает низких частот. Отсутствие басов при невысокой громкости является верным признаком того, что сабвуфер был подключен правильно. Конечно же, не должно быть никаких шумов, искажений и задержек звукового сигнала, при этом нет разницы, какой тип оформления применяется. Процент басов в каждом треке должен быть разным, то есть воспроизведение полностью должно совпадать с исходным треком, записанным продюсером.

Следующая статья которую мы рекомендуем для прочтения называется «Как влияет на звук короб для сабвуфера».

Необходимый минимум

Количество предложений сабвуферов на Hi-Fi-рынке весьма велико, однако чтобы найти среди них именно тот, что подойдет для вашей системы и комнаты, где она установлена, надо учесть некоторые обстоятельства.

Чтобы пара колонок и саб – такой комплект называется трифоником – сложились в единое акустическое целое, следует тщательно согласовать их излучение. Поскольку у стереоусилителей, как правило, не предусмотрена функция кроссовера, то есть раздела сигнала на полосы по частоте, то он должен быть у сабвуфера. И он действительно имеется почти у всех моделей, не входящих в комплекты «в одной коробке» АС для домашнего кинотеатра или с саундбаром, а продающихся как самостоятельный компонент. Активные сабвуферы также располагают регулировкой громкости. У многих есть переключатель, позволяющий повернуть фазу сигнала на 180 градусов.
