В чем отличие штатной электрики фаркопа от универсального блока согласования?

При выборе фаркопа, нас часто спрашивают о том, какую электрику лучше поставить. В большинстве установочных центрах рекомендуют универсальные блоки согласования, как штатное решение для того или иного автомобиля. И наши клиенты удивляются, когда мы начинаем рассказывать о всех возможностях правильного решения.

В этой статье мы хотим рассказать о том, чем универсальный блок согласования отличается от штатной электрики и важно ли производить активацию штатных функций.

Универсальный блок согласования – это устройство, предназначенное для дублирования сигналов фонарей на прицепное устройство. Как правило, это небольшая коробочка с микросхемой внутри. Основная задача данного устройства – это слушать сигналы внутренней электрической цепи автомобиля и подавать питание на контакты розетки. Бывают блоки согласования с дополнительными контактами, которые умеют обесточивать НЕ оригинальные парктронники. Основной минус данной конструкции заключается в том, что блок согласования имеет одностороннюю связь с автомобилем, т.е. центральный блок управления автомобилем не сможет узнать о том, что к автомобилю подключен прицеп, а следовательно не сможет корректно перестроить все необходимые системы. Ниже приведем список систем, которые важны для корректной работы современного автомобиля при буксировке прицепа.

Универсальный блок согласования НЕ сможет согласовать работу:

— с блоком управления двигателем и АКПП. Это важно так как буксируемый груз создает дополнительную нагрузку на двигатель, что необходимо учитывать для корректного переключения передач коробкой; — с системой ABS. Это важно для корректного срабатывания антипробуксовочной системой, поскольку при торможении под нагрузкой увеличивается тормозной путь; — с блоком бортовой сети, чтобы при включении задней передачи с активированным фаркопом не срабатывали задние парковочные датчики и камера заднего вида; — с блоком комфорта, чтобы задний свет фонарей включался не на крышке багажника, а на самом прицепе; — с блоком управления крышки багажника, которая не будет открываться при установленном прицепе, чтобы не упереться в негабаритный прицеп; — с блоком подруливающей задней подвески для корректного подруливания автомобиля с прицепом; — с блоком управления пневмоподвеской для блокировки пневмосистемы, чтобы задняя часть автомобиля не меняла высоту и угол сцепки оставался неизменным; — с блоком камеры в лобовом стекле, поскольку с прицепом возрастает тормозной путь и камера должна обозревать больший участок, для корректного использования ассистентов, если они есть. — с блоком ассистента парковки, которые позволяет автоматически парковать автомобиль вместе с прицепом.

Что делать, что бы все эти функции начали корректно работать как на видео?

Ответ очевиден, использовать штатную электрику. Только при установке штатной электрики, возможно согласовать работу штатного блока проводки от фаркопа с компьютером, встроенным в автомобиль. На некоторых автомобилях, после установки штатной электрики фаркопа требуется ее активация. Т.е зайти в центральный блок управления автомобилем и включить те или иные функции. Это возможно сделать у официальных дилеров производителя автомобиля или у сертифицированного дилера Westfalia. Подробнее про активацию штатной электрики можно прочитать в другой статье.

Так почему же универсальные блоки согласования так популярны и почему их устанавливают даже автомобильные дилеры. Ответ очевиден – это цена. Штатная электрика стоит в несколько раз дороже, чем универсальные блоки согласования. Так же установочный центр должен содержать большой склад, что бы закрыть потребность автовладельца. Это дорого, поэтому гораздо проще продать универсальное решение и убедить клиента в том, что никакой разницы нет. Отчасти такие продавцы правы, фонари действительно будут гореть и моргать на вашем автомобиле, но сам автомобиль будет не в курсе, что он выполняет роль тягоча при движении с прицепом.

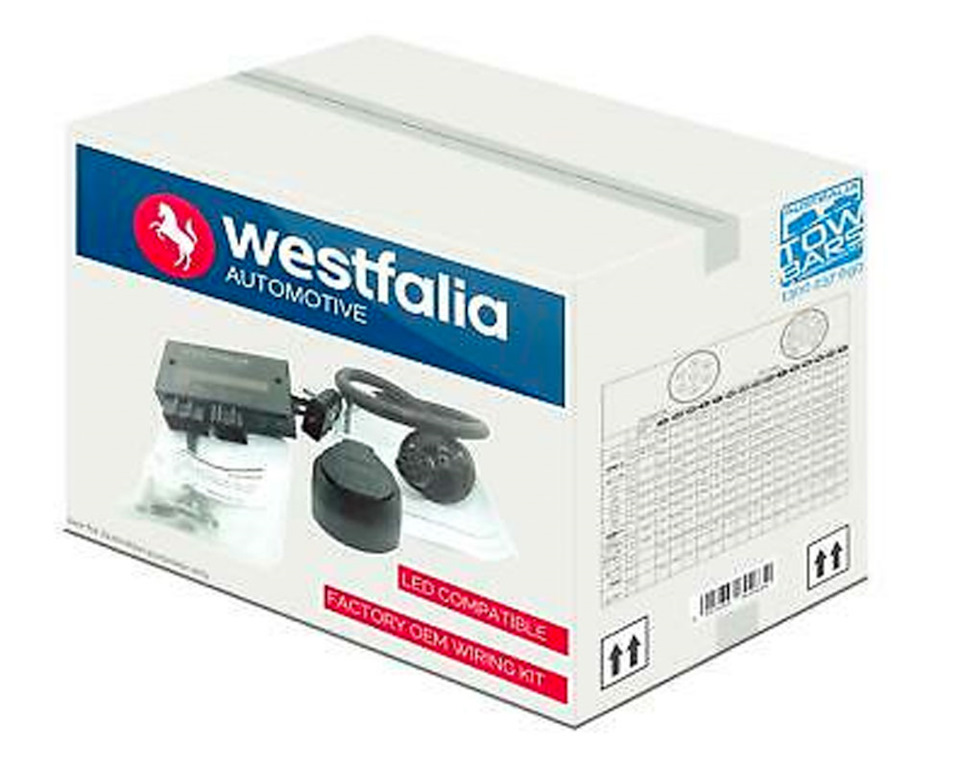

Wiring Kit Westfalia (штатная проводка Westfalia)

Вывод прост, если у вас современный автомобиль, в котором есть центральный блок управления автомобиля, устанавливайте только штатную электрику. Если у вас автомобиль «лохматых» годов и никаких ассистентов у него нет, то можно смело устанавливать универсальный блок согласования.

Что такое и зачем нужен блок согласования для фаркопа

У автомобилей, выпущенных до 2000 года, обычно не возникает проблем с подключением прицепа. Достаточно установить фаркоп, подключить электрооборудование через розетку и можно ехать. На современных же автомобилях используются электронные блоки управления (ЭБУ), которые управляют электропитанием. Подключение дополнительных потребителей напрямую вызовет ошибку. Поэтому для безопасного соединения применяют блок согласования или смарт-коннект.

Что представляет собой Смарт-коннект

Современные автомобили оснащены различными электронными системами для большего комфорта и удобства. Чтобы согласовать все эти системы потребовалось бы огромное количество проводов. Для решения данной проблемы автопроизводители используют CAN-BUS или CAN-шину. Сигналы протекают только по двум проводам, распределяясь через интерфейсы шины. Таким образом они распределяются к разным потребителям, в том числе к габаритным огням, стоп-сигналам, сигналам поворота и так далее.

Если при такой системе подключить электрооборудование фаркопа, то сразу произойдет изменение сопротивления в электросети. Система бортовой диагностики OBD-II укажет на ошибку и соответствующую цепь. Другие световые приборы также могут работать неправильно.

Чтобы этого не происходило, устанавливается Smart Connect. Для подключения используется отдельный провод к напряжению 12В автомобиля. Устройство согласует электрические сигналы, не вызывая изменения нагрузки в электросети автомобиля. Другими словами, бортовой компьютер не видит дополнительного подключения. Сам блок представляет собой небольшую коробочку с платой, реле и контактами. Это несложное устройство, которое при желании можно даже изготовить самостоятельно.

Функции блока согласования

Функции блока согласования зависят от комплектации и заводских возможностей. В базовые функции входят следующие опции:

• сигналы поворота на прицепе;
• управление противотуманными огнями;
• деактивация парктроника на время использования прицепа;
• заряд АКБ прицепа.

В расширенных версиях могут быть такие опции:

• проверка состояния подключения прицепа;
• управление левым габаритным огнем;
• управление левой противотуманной фарой;
• противоугонная система оповещения ALARM-INFO.

Когда необходим модуль и на каких авто он устанавливается?

Смарт-коннект необходим, если на автомобиле имеются следующие электронные системы:

• бортовой компьютер с системой CAN-BUS Data;
• функция электронного контроля переменного напряжения;
• мультиплексная проводка в автомобиле;
• система определения перегоревших ламп;
• система Check Control;
• освещение светодиодными лампами и питание с малым напряжением.

Далее представлена таблица марок автомобилей и их модели, на которых в обязательном порядке необходимо устанавливать блок согласования при подключении прицепа:

Марка авто	Модель
BMW	Х6, Х5, Х3, 1, 3, 5, 6, 7
Mersedes	Весь модельный ряд с 2005 года
Audi	All Road, TT, A3, A4, A6, A8, Q7
Volkswagen	Passat 6, Amarok (2010), Golf 5 и Golf Plus (2005), Caddy New, Tiguan (2007), Jetta New, Touran, Toureg, T5
CITROEN	C4 Picasso, C3 Picasso, C-Crosser, C4 Grand Picasso, Berlingo, Jumper, C4, Jumpy
Ford	Galaxy, S-max, С-max, Mondeo
Peugeot	4007, 3008, 5008, Boxer, Parthner, 508, 407, Expert, Bipper
Subaru	Legacy Outback (2009), Forester (2008)
Volvo	V70, S40, C30, S60, XC70, V50, XC90, XC60
Suzuki	Splash (2008)
Porsche Cayenne	c 2003
Jeep	Commander, Liberty, Grand Cherokee
KIA	Carnival, Sorento, Soul
Mazda	Mazda 6
Dodge	Nitro, Caliber
Fiat	Grande Punto, Ducato, Scudo, Linea
Opel	Zafira, Vectra C, Agila, Insignia, Astra H, Corsa
Land Rover	все модели Range Rover c 2004 года, Freelander
Mitsubishi	Outlander (2007)
Skoda	Yeti, Octavia 2, Fabia, Superb
Seat	Leon, Alhambra, Toledo, Altea
Chrysler	Voyager, 300C, Sebring, PT Cruiser
Toyota	RAV-4 (2013)

Алгоритм подключения

Как уже было сказано, блок согласования подсоединяется непосредственно к контактам аккумулятора. Схему подключения можно рассмотреть на следующем рисунке.

Для подключения нужно провести следующие действия:

• убрать загрузочные панели;
• иметь в наличии набор проводов с нужным сечением;
• проверить ходовые и стоп-сигнальные огни;
• монтировать блок по схеме подключения;
• подсоединить провода к блоку.

Виды Smart Connect

Большинство блоков смарт-коннект универсальные. Производителей достаточно много. Такие марки как Bosal, Artway, Flat Pro очень просто установить, но не все автомобили принимают универсальные блоки. Если ЭБУ автомобиля предусматривает функцию автобуксировки прицепа, то потребуется оригинальный блок. Также часто Smart Connect идет в комплекте с розеткой фаркопа.

Блок согласования Unikit

Комплекс Unikit очень популярен у автовладельцев за надежность, универсальность и простоту использования. Он корректно связывает электрику ТСУ и автомобиль. Также Unikit снижает нагрузку на бортовую сеть авто, защищает от перегрузки, тестирует подключение на сбои. В случае скачка напряжения, необходимо будет только заменить предохранитель. Остальная проводка остается целой.

Среди плюсов можно назвать следующее:

• тестирование электрики прицепа;
• прописывание оригинальной системы;
• отключение парктроников и камеры заднего вида;
• приемлемая цена – около 4 500 р.

Подключенный автоприцеп является частью автомобиля. Каждый водитель должен следить за правильной работой всех систем, в том числе и сигналов прицепа. Smart Connect – это то устройство, которое необходимо для корректной работы всей электроники и сигналов. Его использование предотвратит возможные ошибки и сбои при подключении.

Блок согласования фаркопа: что это и для чего нужен

Подключение дополнительного электрооборудования изменит сопротивление в электроцепи автомобиля, что вызовет ошибку в работе системы Check Control. Она обнаружит перегоревшие лампы, заблокировав соответствующую сеть. Кроме того, световые приборы фаркопа могут работать некорректно, не отражая сигнал торможения или поворота. Избежать этих проблем поможет установка блока согласования, не вызывающего изменения в нагрузке электрической цепи. Какие функции у Smart Connect и как его установить своими руками? Об этом в нашей статье.

Принцип работы блока согласования для фаркопа

Электрику фаркопа к авто следует подключать параллельно, используя для этого качественные обжимные клипсы. Стоит отметить, что подключение нужно осуществить непосредственно к согласовательному блоку, а не через розетку. Дальнейшее подключение идет к питающей проводке или аккумуляторной батарее. Что касается принципа работы Смарт-коннекта, то он состоит в следующем:

• прием и обработка информации, входящей от системы бортового компьютера;
• равномерная и дозированная передача нагрузки на потребителей – световое оборудование прицепа.

Функции блока согласования

Функциональные возможности электрооборудования фаркопа определяются комплектацией и заводскими возможностями. Бюджетные модели имеют базовый набор опций, включающий в себя:

• управление противотуманными огнями;
• сигналы поворота на прицепе;
• передача всей светотехники на прицеп.

Расширенные функции блока Смарт-коннект для прицепных устройств (ТСУ):

• заряд АКБ прицепа;
• деактивацию задних парктроников на время эксплуатации прицепа – предотвращает реагирование парктроника на прицеп, распознаются как помеха;
• управление левой противотуманной фарой – возможность регулировки интенсивности свечения для предотвращения ослепления водителя;
• управление левым габаритным огнем;
• контроль подключения прицепа – проверка электрического оснащения, исправности его работы;
• функция Alarm info – подключение прицепа к автомобильной сигнализации для защиты от угона.

Подключение и установка блока согласования для фаркопа

Для грамотного подключения лучше обратиться к профессионалам по установке фаркопов.

Если всё же решили подключать сами, то для начало необходимо ознакомится с распиновкой, далее первым делом отключить аккумуляторную батарею, чтобы при неправильном подключении не было короткого замыкания. Далее необходимо понять где есть плюсовой провод в авто, чтобы взять питание с него. Сигналы мы снимаем со стоп сигналов габаритов и поворотников. Подсоединение идет параллельное, после и провода желательно пропаять и изолировать. После подключения всех проводов, необходимо убедиться в правильности подключения, и подсоединить аккумуляторную батарею. И проверить работоспособность на эмуляторе прицепа.

Видео-инструкция по самостоятельной установке блока согласования для фаркопа:

Провести эту процедуру своими руками или доверить монтаж профессионалу – выбор автовладельца. Однако новичкам и людям, не имеющим навыка работы с электропроводкой экспериментировать не стоит. Проще доверить эту работу специалистам, способным предоставить полный комплекс услуг. Они не только подберут правильный коннектор, но и проведут его настройку с последующим подключением устройства в единую схему.

Схема подключения блока согласования

Подкатив прицеп к транспортному средству сзади, нужно прицепить замок к фаркопу, соединив разъемы. Придерживаясь схем и учитывая таблицу, представленную ниже, можно без особых затруднений подключить блок согласования.

Каким автомобилям нужна установка блока согласования

Для комфорта и безопасности водителя все современные автомобили оснащаются электронными системами. Такие функции, как ABS, ESP, TSP и другие требуют большого количества проводов для соединения устройств. Решает эту проблему система Can-Bas, благодаря чему все сигналы передаются по двум проводам. Для отбора нужных сигналов автопроизводители устанавливают блок дешифровки, от которого контакты идут к потребителям: противотуманным фарам, габаритным огням, фонарям, поворотникам и другим лампам. Как результат, автомобили, оснащенные одной из следующих систем, не обойдутся без модуля согласования:

• светодиодное освещение;
• система питания освещения с маленьким напряжением;
• SFL – система обнаружения перегоревших ламп;
• Check Control;
• Can-Bus-data (с современным бортовым компьютером);
• мультиплексная проводка;
• система электронного контроля с переменным напряжением.

Прямое подключение обычной розетки для ТСУ может повлечь за собой повреждение транспортного средства. Смарт-коннект исключает дополнительную нагрузку на сеть и препятствует скачкам напряжения, стабилизируя его. Коннектор устойчив к перепадам напряжения сети и короткому замыкания, так как он подключен к аккумулятору ТС через предохранитель. Автомобили, выпущенные до 2000-го года, не имеют подобных проблем, достаточно подключить оборудование через розетку. Современный автомобиль оснащен ЭБУ (электронным блоком управления), требующим безопасного соединения.

Марки и модели авто, для которых модуль согласования применяется в обязательном порядке:

• Audi (A3, A4, A6, A8, Q7, TT и на всех моделях, оснащенных полным приводом).
• BMW (1, 3, 5, 6, 7, X3, X5, X6).
• Chrysler (300C, Voyager, PT Cruiser, Sebring).
• Ford (C-max, S-max, Mondeo).
• Land Rover (все модели, выпущенные после 2004 года).
• Mercedes (все модели, произведенные от 2005 года).
• Volkswagen (автомобили, выпущенные после 2010 года).
• Другие марки и модели (следует уточнить у официального дилера или по телефону у консультанта по продаже блоков согласования «Смарт-коннект».

Какие бывают блоки согласования

Все блоки согласования можно поделить на:

• универсальные;
• штатные

Первый тип подразумевает электронные устройства, устанавливаемые на любой автомобиль. Они имеют небольшую цену, но нуждаются во «врезке» в штатную проводку машины, что может привести к проблемам с гарантийным обслуживанием. Штатные блоки согласования фаркопа обладает высоким качеством и соответствующей ценой. При этом они просты в подключении, что позволяет легко и просто установить приспособление самостоятельно, без какой-либо помощи или стороннего вмешательства.

При этом многие автовладельцы часто задаются вопросом: «можно ли подключить проводку напрямую, без использования специального блока». Сделать это реально, если подключить прицеп через реле или использовать лампы без нагрузки. Первый вариант предполагает имитацию блока, возможную при самостоятельной реализации схемы. Это позволит сэкономить и получить тот результат, который необходим. Однако конструкция получается громоздкой и не совсем безопасной. Альтернативный вариант – монтаж светодиодных ламп, имеющих повышенную экономичность и предотвращающих сообщение об ошибке в работе системы.

Для того чтобы сделать заказ блока согласования для прицепных устройств достаточно выбрать понравившийся вариант и позвонить по одному из телефонов, указанных в контактах. Также можно написать менеджеру и согласовать детали заказа, условия оплаты и доставки (или самовывоз). Все производители, представленные в нашем интернет-магазине фаркопов и аксессуаров, популярны на территории РФ, гарантируют высокое качество своей продукции.

Блок согласования для электрики фаркопа

Блок согласования многозадачен: согласовывает работу электронного блока управления автомобиля с прицепом, а также отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом и т.д.

Другое название устройства – «Смарт коннектор», что в переводе означает «Интеллектуальное подключение».

Основные моменты:

• для чего это нужно;
• виды блоков согласования;
• какие автомобили следует оборудовать блоком согласования.

Вы установили фаркоп, прикупили прицеп и теперь нужно как-то соединить их, чтоб на вашем прицепе работали тормоза, габаритные лампочки и поворотники. Напрямую подключиться к цепям автомобиля нельзя: бортовой модуль обнаруживает «вторжение», выдаёт ошибку и вы уже никуда не едете. Проблему решает блок согласования!

Устройство компактно, легко подключается, предохраняет электронные системы автомобиля от ошибок и перегрузок.

Если попытаться, минуя блок смарт-коннект, подключиться к проводам после установки дешифратора, авто отреагирует включением системы Check Control и заблокирует соответствующую цепь. Так происходит, поскольку из-за присоединения световых приборов фаркопа к световым приборам автомобиля, увеличивается нагрузка. В результате, бортовой компьютер может определить повреждённость осветительных приборов или заблокировать “неисправную” цепь.

Как это работает

Смарт-коннектор получает управляющий сигнал от «центральной нервной системы» и подключает дозированную нагрузку на нужный провод. Встроенная в блок согласования система защиты предохраняет электрические цепи и электронные «мозги» автомобиля от перегрузок. Бортовой компьютер «не замечает» дополнительного подключения. И вот мы уже едем дальше.

Опции смарт коннекторов бывают обычной или расширенной комплектаций. Базовые возможности блоков согласования:

• контроль указателей поворота на автоприцепе;
• управление противотуманными фарами;
• подзарядка аккумуляторной батареи прицепа;
• отключение парктроника на время соединения с прицепом.

• «ТПП» – проверка подключения электроцепей автоприцепа;
• управление габаритным огнём слева;
• корректировка противотуманной фары слева;
• противоугонная опция ALARM-info.

Причин для покупки много не бывает

У вас современный автомобиль? Тогда производитель просто не оставил вам выбора. Вы не сможете пользоваться прицепом без блока согласования.

Чтобы воспрепятствовать некорректной работе ламп фаркопа и предупредить сбои в работе электрики авто, необходим Smart Connect – блок согласования, предотвращающий увеличение нагрузки на бортовую сеть. Благодаря предохранителю на 15 А Smart Connect не реагирует на скачки напряжения.

Если на автомобиле установлены программы ABS, TSP, ESP, SFL и др., то без установки блока согласования работа автомобиля будет нарушена.

Модуль согласования многозадачен. Он отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом.

Имеются блоки согласования с большим количеством функций (PARK SENSOR, ALARM INFO и пр.).

Ещё пара нюансов

Универсальные и оригинальные модуль-блоки согласования для фаркопа. Система «Уни» имеет стандартные разъёмы. Оригинальные подходят только к одной модели автомобиля, для каждой марки он свой:

• универсальный;

Универсальный блок согласования с набором стандартных разъёмов и креплений

Набор электрики универсальный UniKit

Коммутационные блоки Unikit – это промежуточное звено между электрокомплектом тягово-сцепного устройства и электроникой машины. Они разгружают электрическую цепь, отслеживают подключение прицепного устройства и защищают систему от перегрузки и сбоев. В случае необходимости, заменяют только предохранитель Unikit. Замыкание не повреждает проводку и предохранитель.

Модуль Unikit обеспечивает корректную работу световых приборов и незаменим для авто с однонитевыми лампами, в которых различные сигналы проходят по одному кабелю, а не по разным.

• оригинальный.

Оригинальный блок для фаркопа Thule. Устройство снабжено инструкцией и крепёжным комплектом.

Преимущества: «умный» прибор с расширенным спектром возможностей.

Оригинальный блок согласования идёт в комплекте с оригинальным фаркопом. При подключении, блок самостоятельно прописывается в систему, тестирует прицеп, проверяет работоспособность ламп, отключает парковочную электронику и камеры заднего вида.

Сравнительная таблица по характеристикам и ценам блоков согласования

Схема подключения блока согласования Smart Connect

Внимание! Подключаем!

Подкатываем прицеп к автомобилю сзади. Цепляем замок к фаркопу. И соединяем разъёмы.

Ответственный этап, который можно осилить самостоятельно по схеме.

На схеме видно, что блок согласования напрямую питается от аккумулятора и подключает приборы прицепа по команде бортового модуля.

Список автомобилей, для которых требуется блок согласования:

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Список авто, нуждающихся в смарт коннекторе:

А4, A3, А6, A8, О7, TТ, Аllroad

1, 3, 5, 6, 7, х3, x5, х6

Sebring, РТ Сruiser, Voyаger

C-max, S-max, Мondeo

Caliber, Nitro

Практически все модели с 2005 года

Все модели с 2004 года

Astra Н, Vectra С, Zafira, Corsa

C30, S40, S60, V70, V50, ХC70, S80, ХC90

Octavia2, Yeti, Fabia

Вoxer

Сaddy new, Passat 6, Golf5, Jetta new, Т5, Toureg, Тouran, Тiguan new

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

В заключение: любой современный прицеп оборудован поворотными/габаритными огнями и стоп-сигналами. Это удобно, это соответствует ПДД. Это, в конце концов, красиво! Чтобы было ещё и надёжно – позаботьтесь о правильном подключении систем прицепа к электрике автомобиля. И да пребудет с вами мощь российских дорог!
