Замена салонного фильтра Subaru Forester SH и SJ.

На Subaru Forester SH и SJ номер оригинального салонного фильтра 72880FG0009P, но подходит и фильтр от импрезы 72880FG000. Несколько лет вместо оригинальных фильтров использую угольные аналоги — фильтр салонный угольный Sivento G783 или MANN CU22004. Сегодня показал средней дочери как заменить фильтр салона на Subaru Forester SH, а она всё это сфотографировала.

Инструкция по замене салонного фильтра Subaru Forester SH и SJ. 1. Открываем бардачок и очищаем его от хлама. 2. Оттягиваем кнаружи и снимаем ограничитель открывания бардачка (крепится на петлях). 3. Сжимаем внутрь стенки бардачка, чтобы освободить фиксаторы на его боковых стенках. 4. Полностью открываем бардачок, бардачок соскакивает с 2-х нижних петель крепления. 5. Вынимаем старый фильтр салона. 6. Устанавливаем новый фильтр на место (толкаем его в нишу). 7. Устанавливаем крышку бардачка на петли крепления. 8. Закрываем бардачок (поднимаем крышку вверх), одновременно сдавливая боковые стенки бардачка внутрь. 9. Устанавливаем ограничитель открывания бардачка на его петли. 10. Загружаем хлам в бардачок, закрываем бардачок.

Бардачок закрыт. Открываем бардачок и очищаем его от хлама. Тянем ограничитель открывания бардачка кнаружи, в сторону двери пассажира. Снимаем ограничитель открывания бардачка с его петель. Сжимаем внутрь стенки бардачка, освобождаем фиксаторы на его боковых стенках. Полностью открываем крышку бардачка вниз. Бардачок снят. Видны 2 нижние петли его крепления. За бардачком — ниша для фильтра салона. Вынимаем старый фильтр салона. Старый угольный фильтр. Распаковать новый угольный фильтр. Устанавливаем новый фильтр на место (толкаем его в нишу). Толкаем новый фильтр салона до упора. Нижние петли крепления крышки бардачка. Закрываем бардачок (поднимаем крышку вверх), одновременно сдавливая боковые стенки бардачка внутрь. Ограничитель открывания бардачка. Устанавливаем ограничитель открывания бардачка на его петли. Устанавливаем ограничитель открывания бардачка на его петли. Закрываем бардачок.

Огромное спасибо diman1967 за его ценный материал, опубликованный на этом сайте.

Как поменять салонный фильтр на автомобилях Subaru Forester разных поколений

Модель Forester производства японской компании Subaru существует с 1997 года. За этот период было выпущено на рынок уже 5 поколений полноприводного кроссовера.

Последняя генерация официально была представлена весной 2018 года, и совсем скоро обещает поступить на российский рынок. Но потребители из России и стран СНГ пока полностью удовлетворены предшественниками нового Forester.

Автомобиль имеет ряд преимуществ, за то и ценится на рынке. Не все узлы можно обслуживать самостоятельно, и порой лучше обратиться за помощью к специалистам.

Но замена салонного фильтра входит в число наиболее простых и быстро выполнимых процедур. Переплачивать мастерам автосервиса за такую услугу не обязательно. На большинстве поколений Forester замена занимает буквально 10-20 минут.

Первое поколение

Первый Forester выпускают с 1997 года, и он производился под индексом кузова SF. Количество подобных кроссоверов на отечественном рынке незначительное, но всё равно периодически машина встречается на российских дорогах.

Проблема первой генерации, если говорить о салонном фильтре, заключается в вероятности его отсутствия. Не во всех комплектациях и версиях SF штатно был доступен салонный фильтр. Некоторые, кого производитель обделил таким узлом, просто покупали специальные комплекты и вмонтировали блок под размещение фильтра очистки салонного воздуха.

Другим владельцам первого Forester повезло больше, и с завода машина оснащалась сменным салонным фильтром. Чтобы проверить, есть расходник или нет, следует заглянуть за бардачок. Штатный фильтр включает в себя 2 части, обеспечивающие эффект очистки салонного воздуха.

Процедура замены выглядит следующим образом:

• Загляните под бардачок со стороны переднего пассажира. В ногах располагается пластиковый корпус чёрного цвета с двумя металлическими защёлками на нём.
• Эта защёлки отжимаются с помощью плоской отвёртки или другого подходящего инструмента.
• После этого крышка легко снимается. За ней располагается полость, где и должен располагаться фильтр.
• Перед установкой рекомендуется зачистить посадочное место, продув его сжатым воздухом, либо пробравшись туда пылесосом с плоской насадкой.
• У нового фильтра есть 2 части. Одна обычной прямоугольной формы, а у второй скошен край.
• Первым идёт фильтр с неправильной формой, и проталкивается внутрь. Стрелка на корпусе подскажет, как именно узел вставляется.
• Далее следует вторая часть. Здесь также есть указательные стрелки. Перепутать сложно.

Фильтр изначально предусматривает наличие пластиковой рамки. Это составляющий элемент расходника, потому нигде отдельно искать рамку под очиститель салонного воздуха не придётся.

Установите фильтры, верните на место крышку и на этом работу с Forester в кузове SF можно считать завершённой.

Второе поколение

Справиться с заменой салонного фильтра на Subaru Forester второго поколения (кузов SG) может каждый. Здесь точно в любой версии и комплектации с завода предусмотрен такой расходник.

В руководстве по эксплуатации имеется соответствующая инструкция. Из инструментов требуется лишь крестовая отвёртка. Если всё готово, можно приступать:

• Как и в предыдущем поколении, салонный фильтр находится за конструкцией вещевого ящика.
• Для снятия бардачка следует открыть ящик и вытащить оттуда всё лишнее.
• Теперь перед вами доступ к 5 шурупам, на которых и держится бардачок.
• Поочерёдно все крепления выкручиваются с помощью крестовой отвёртки.
• Но на версии SG есть ещё 2 шурупа бардачка. Они находятся снизу, под вещевым ящиком. Чтобы удобнее туда было добраться, следует отодвинуть максимально до упора переднее пассажирское сиденье.
• Автомобилисты увидят там по 2 шурупа с левой и правой стороны. Откручивайте только крайние, расположенные ближе к водительскому месту и передней пассажирской двери соответственно. Рядом стоящие саморезы трогать не нужно.
• Аккуратно схватитесь за корпус бардачка, немного его расшатайте и вытаскивайте. Пока можно убрать в сторону.
• За бардачком расположен корпус салонного фильтра. Его прикрывает крышка, которая держится на защёлках. Отстёгиваются они вручную.
• Открыв крышку корпуса, доставайте старый расходник.
• Посадочное место рекомендуется предварительно зачистить, пройтись пылесосом или обработать сжатым воздухом.
• Теперь устанавливается новый фильтр. Он выполнен в едином корпусе и имеет пластиковую рамку.

На этом процедура практически завершена. Установите все ранее демонтированные компоненты на свои места, и наслаждайтесь свежим воздухом в салоне вашего японского кроссовера Subaru Forester второго поколения.

Третье поколение

С 2007 и до 2012 года компания Subaru выпускала второе поколение своей модели Forester, которая является одной из самых популярных и востребованных на вторичном рынке. Индекс кузова здесь SH.

Конструкторы ничего не стали менять, и оставили салонный фильтр на привычном месте непосредственно за перчаточным ящиком.

Но зато они значительно упростили доступ к расходнику. Теперь не нужно откручивать саморезы, чтобы демонтировать ящик.

• Он удерживается на ограничителях, снимающихся вручную.
• Сняв ограничители, бардачок с лёгкостью извлекается со своего посадочного места.
• Если хотите убрать ящик в сторону, предварительно не забудьте отключить от него разъём подсветки.
• Теперь вам открывается вид на корпус салонного фильтра. Он располагается горизонтально прямо за ранее снятым бардачком.
• Бывалые автомобилисты и владельцы Forester SH советуют перед заменой вытащить расходник и включить на максимум печку, переключаясь между режимами. Так она продует все узлы.
• Приготовьтесь к тому, что из печки начнёт выходить внушительный объём пыли. Лучше заранее открыть двери и обеспечить проветривание.
• Можно обойтись и без такой процедуры, но тогда накопившаяся пыль сразу же попадёт на новый фильтр. Заменить продувку можно путём обработки гнезда фильтра пылесосом.
• Теперь вставьте новый фильтр, закройте крышку и соберите узел в обратной последовательности.

Такое ощущение, что с каждым новым поколением задача по замене салонного фильтра на Subaru Forester становится всё проще и проще.

Хорошая тенденция, явно наблюдаемая в случае с поколением SH.

Четвёртое поколение

Четвёртое поколение носит название SJ. Его начали выпускать с 2012 года и производство не остановили до сих пор, несмотря на презентацию следующей генерации Forester.

Процедура также довольно простая, и мало чем отличается от замены расходника на 3 поколении. Тут лишь важно аккуратно подойти к вопросу снятия бардачка, поскольку есть риск повредить пластиковые компоненты.

Интервал между заменами расходника везде примерно одинаковый, если отталкиваться от рекомендаций японского автопроизводителя. Но заявленный период салонные фильтры проходят редко, и зачастую менять приходится через 7-10 тысяч километров.

Оригиналы расходника стоят около 1000-1200 рублей, а за аналоги можно заплатить в 2 раза меньше. Но лучше отдавать предпочтение качественным запчастям.

Теперь непосредственно о процедуре замены. Выполняется она предельно просто:

• Сначала снимается перчаточный ящик. Для демонтажа бардачка его следует открыть, отсоединить демпфер, который расположен справа на наружной стенке ящика, и отсоединить пару фиксторов и пару петель.
• Крепление довольно жёсткое, но пластиковое. Потому не переусердствуйте, иначе можно сломать пластик.
• За бардачком располагается расходник. Извлекается он вместе с рамкой, поскольку такая конструкция у фильтров для Subaru Forester.
• На рамке нового фильтра есть специальная стрелка, указывающая на правильное направление установки элемента.
• Вставьте новый расходник на место и соберите в обратной последовательности весь узел.

На этом задача может считаться выполненной.

Ещё автопроизводитель и сами владельцы Subaru Forester всех поколений рекомендуют раз в год чистить испаритель кондиционера. Для этого отсоединяется дренажная трубка, и через отверстие распыляется аэрозоль со специальным очистителем.

Subaru Forester относится к числу автомобилей, на которых замена фильтра салона выполняется предельно просто и максимально быстро. Причём с каждым новым поколением доступ оказывается ещё проще.

Снять бардачок на SJ

А вообще зачем это делать? По инструкции для замены фильтра вроде надо “снять” только сам ящик, не снимая все его обрамление.

Для этого достаточно отсоединить тягу и вывести из зцепления “углы” ящика. Прям за ним фильтр.

Даже вроде, при снятии ящика не надо вытряхивать его содержимое. Вытаскивается и вставляется вместе с барахлом. Кажется на Драйве в чьем-то отчете об этом было, с фотками.

Melan

Лесник

• 12 Фев 2014

• #3

Очень интересно и слишком сложно. на СГ было проще.

А вообще зачем это делать? По инструкции для замены фильтра вроде надо “снять” только сам ящик, не снимая все его обрамление.

Для этого достаточно отсоединить тягу и вывести из зцепления “углы” ящика. Прям за ним фильтр.

Vohutla

Старший Лесник

• 12 Фев 2014

• #4

Входит в лес

• 12 Фев 2014

• #5

kot 69

В Лесу

• 12 Фев 2014

• #6

Здесь об этом уже писали и подтвержу, процедуру проводить лучше в прогретой машине или в теплом гараже — легче сжимать пластик.

Melan, скажи пожалуйста, при разобранном состоянии как на фото выше, можно подлезть к границе стекла и торпедо изнутри, для избавления от сверчков? Сори, просто где-то видел, а щас не найду:icon_sorrys:

Замена салонного фильтра Субару Форестер SH

Открываем бардачок, освобождаем его от вещей, снимаем демпфер с петельки:

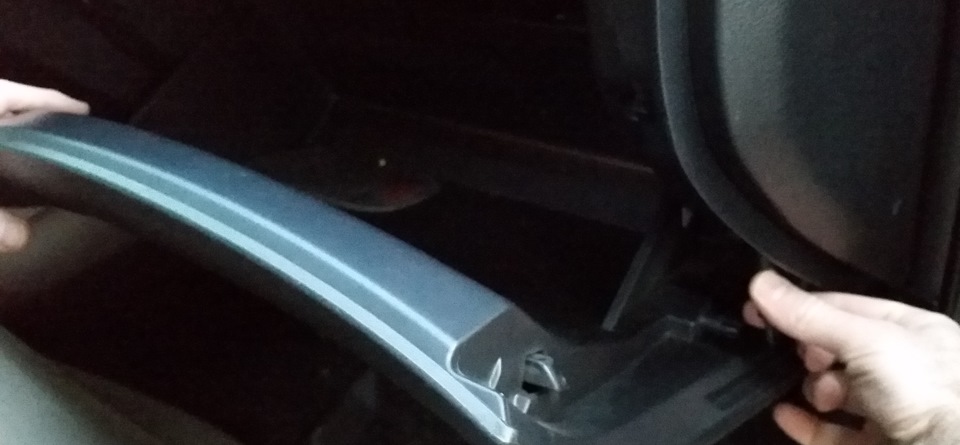

Просовываем пальцы с обеих боковинок бардачка чтобы освободить стопари — ушки в его верхней части (на фотографии правый):

Как только стопари вышли из зацепления, бардачок откидывается вниз и мы получаем доступ к салонному фильтру:

Сжимаем лепестки салонного фильтра и вытягиваем наружу:

По инструкции, фильтр положено менять раз в год или каждые 12000 км пробега:

Вставляем новый фильтр (стрелочка на торце фильтра должна указывать вверх):

Устанавливаем бардачок на место — насаживаем петельки внизу и закрываем его до тех пор пока стопари с боковин не войдут на свои места

И нацепляем демпфер назад на петельку:

Утилизируем старый фильтр 🙂
