Как пользоваться раздаткой на ниве 2131

Переключение передач и положения рычагов раздаточной коробки

ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ

Рычаги раздаточной коробки и их положения

Н — низшая передача;

N — нейтральное положение;

В — высшая передача.

Рычаг блокировки дифференциала в раздаточной коробке может занимать следующие положения:

Р — дифференциал разблокирован;

Б — дифференциал заблокирован. При переводе рычага в это положение в комбинации приборов загорается сигнализатор, предупреждающий о блокировке дифференциала.

ПРИМЕЧАНИЕ Переключение передач с низшей на высшую и блокировку дифференциала можно производить в движении при выключенном сцеплении.

Низшую передачу в раздаточной коробке рекомендуется включать после полной остановки автомобиля и с отключенным от трансмиссии двигателем.

Читайте также:

Как поменять термостат на шевроле нива

Для преодоления труднопроходимых участков дороги заблаговременно блокируйте дифференциал. Не блокируйте дифференциал в тот момент, когда колёса автомобиля пробуксовывают. После преодоления таких участков дифференциал разблокируйте — движение автомобиля по хорошим дорогам с блокированным дифференциалом сокращает срок службы механизмов силовой передачи, увеличивает износ шин и расход топлива, а при торможении автомобиля может привести к заносу.

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КПП

Схема переключения передач (нанесена также на рукоятке)

Перед началом движения проверьте положение рычагов раздаточной коробки — оно должно соответствовать дорожным условиям. Движение начинайте на первой передаче и по мере роста частоты вращения коленвала своевременно переходите на высшие передачи.

Вовремя и в соответствии с дорожной обстановкой, переходите на низшую передачу в КПП, не допуская перегрузки двигателя.

Для движения задним ходом нажмите на рычаг переключения передач, утопив его до упора и переведите в положение, соответствующее включению задней передачи. Заднюю передачу включайте только при полностью остановленном автомобиле.

Как пользоваться раздаткой на ниве, устройство коробки

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку. Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска. Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Устройство и принцип действия раздатки Нива 2121

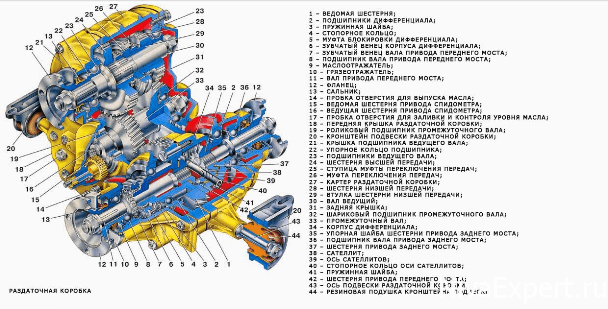

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

Корпус
Корпус дифференциала
Валы
Муфты
Сальники
Сателлиты
Шестерни
Фланцы
Рычаги

Читайте также:

Как заводить тойоту короллу робота

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

Передняя – от себя
Задняя – к себе

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена. Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Возможные проблемы

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

Вибрации по кузову в движении
Вибрации при старте
Гула
Шума при маневрировании
Тугого включение режимов

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

Читайте также:

Как включить мойщики фар на toyota

Вы спрашивали: Зачем на ниве два рычага?

В отличие от легковых автомобилей в Ниве присутствует раздаточная коробка. Она нужна для передачи мощности с двигателя между осями. Двумя маленькими рычагами мы управляем раздаточной коробкой.

Для чего нужен межосевой дифференциал на ниве?

Он позволяет колесам осей вращаться с разной суммарной скоростью: сумма скоростей колес передней оси может отличаться от суммы скоростей колес задней оси. При прямолинейном движении автомобиля без пробуксовки все дифференциалы делят тяговое усилие точно пополам, и тяговые усилия на всех колесах равны.

Зачем в машине 2 рычага?

Именно второй рычаг отвечает за переключение режимов раздаточной коробки (РК) в жестко (то есть через зубчатое зацепление или механически полностью заблокированный межосевой дифференциал) подключаемом полном приводе. При этом некоторые водители даже не подозревают о множестве режимов, которые он позволяет выбирать.

Как должны быть рычаги раздатки на ниве?

Раздатка на Шеви Нива в нормальном рабочем положении- это блокировка дифференциала, первый рычаг межосевого, должен быть разблокирован и находится в крайнем переднем положении, повышенная передача находится в крайнем заднем положении.

Для чего нужна раздатка?

Разда́точная коробка (жарг. раздатка) — элемент трансмиссии полноприводных автомобилей повышенной проходимости с двигателем внутреннего сгорания, основной функцией которого является возможность подключение переднего моста, а также управляемая водителем разнорежимная раздача мощности от двигателя между осями.

Как правильно включать блокировку на Ниве?

Согласно инструкции, включение блокировки дифференциала “Нива” необходимо при движении по прямой на скорости до 5 км/ч, при этом дважды нажав/выжав сцепление. Но практика автовладельцев показывает, что эффективнее будет это делать не при прямолинейном движении, а выполнив не крутой поворот.

Когда включать блокировку межосевого дифференциала?

Дифференциал необходимо блокировать, когда имеется разность в величинах сил сцепления колес, между которыми он установлен. Блокировку следует включать непосредственно перед преодолением сложных участков пути (вязкий грунт, препятствия, скользкая грязная дорога).

Вы спрашивали: Для чего на ниве 3 рычага?

Она нужна для передачи мощности с двигателя между осями. Двумя маленькими рычагами мы управляем раздаточной коробкой.

Для чего нужен межосевой дифференциал на ниве?

Читайте также:

Что меняют на то 60000

Зачем в Шевроле Нива два рычага?

Рычаг «2» предназначен для включения блокировки дифференциала колес, но об этом подробнее можно почитать в статье про блокировку дифференциала. … Для включения задней – необходимо еще в положении нейтрали надавить на рычаг вниз, затем в таком же виде увести его в правое положение и выжать назад.

Для чего второй рычаг на ниве?

Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Как пользоваться рычагами в ниве?

Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя. Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец.

Когда включать блокировку межосевого дифференциала?

Что дает блокировка на ниве?

Зачем Ниве нужна блокировка

Когда транспортное средство двигается по ровному дорожному полотну, тяга от мотора приходится на 4 колеса равномерно. При пробуксовывании хотя бы одного колеса, что часто встречается на обледеневшей трассе, дифференциал прилагает больше усилий именно на буксующее колесо.

Зачем в машине 2 рычага?

Как правильно переключать передачи на Шевроле Нива?

Переключать передачи в раздаточной коробке с низшего ряда на высший можно в движении. При этом для переключения передач применяйте прием двойного выжима сцепления. Низшую передачу в раздаточной коробке включайте только после полной остановки автомобиля или на небольшой скорости (1–5 км/ч).

Для чего нужна раздатка?

Что делает раздатка на ниве?

Коробка и раздатка «Нивы Шевроле» перераспределяют крутящий момент между ведущими мостами (коих в автомобиле два). Данный механизм при необходимости увеличивает крутящий момент при движении (так называемая понижайка).

Как правильно включать блокировку на Ниве?

Как переключать передачи Нива?

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КПП

Какие блокировки есть на ниве?

На Ниве по умолчанию стоит только одна из трех блокировок — межосевая. Так что если боитесь застрять — можете поставить себе самоблоки в передний и задний мост и тогда при включении всех трех блокировок все колеса будут крутиться «своей жизнью».

Зачем на Ниве Шевроле второй рычаг

Наверняка, такой вопрос возникнет у девушек или у тех, кто впервые познакомился с Нивой. Действительно, попадая за руль Нивы, многие вещи становятся непонятными. Например, зачем нужен второй рычаг?

Этот рычаг необходим для управления раздаткой. Именно она является одним из компонентов внедорожного автомобиля. Раздатка позволяет сделать машину проходимее и повысить ее тягу.

Чтобы понять, как пользоваться раздаткой, необходимо уяснить одну вещь:

В Ниве полный привод является постоянным и момент распределяется на две оси через межосевой дифференциал. В обычном режиме, когда рычаг раздатки сдвинут вправо, осевой дифференциал отдает мощность на ту ось, где меньше всего сопротивление движению. Если машина заедет в бездорожье и одно из колес попадет в западню. Оно будет крутиться, а остальные три стоять на месте.

Чтобы выбраться из этой западни, межосевой дифференциал нужно заблокировать. Для этого рычаг переводится влево к значку с осями и крестиком. Теперь крутящий момент распределился по осям 50 на 50 и одно из колес, другой оси точно будет вращаться. Машина выберется из западни и поедет дальше. Вот в этом особенность Нивы, как внедорожника.

Впрочем, у рычага есть еще два положения — это H и L. H — обычный режим передач, а вот L — это пониженные передачи, для повышения тяговых свойств. Чтобы было понятнее — на второй пониженной, Нива будет ехать так же, как и на первой повышенной. То есть если вам нужно взобраться на бордюр и при этом не заглохнуть, врубаем пониженную и поехали.
